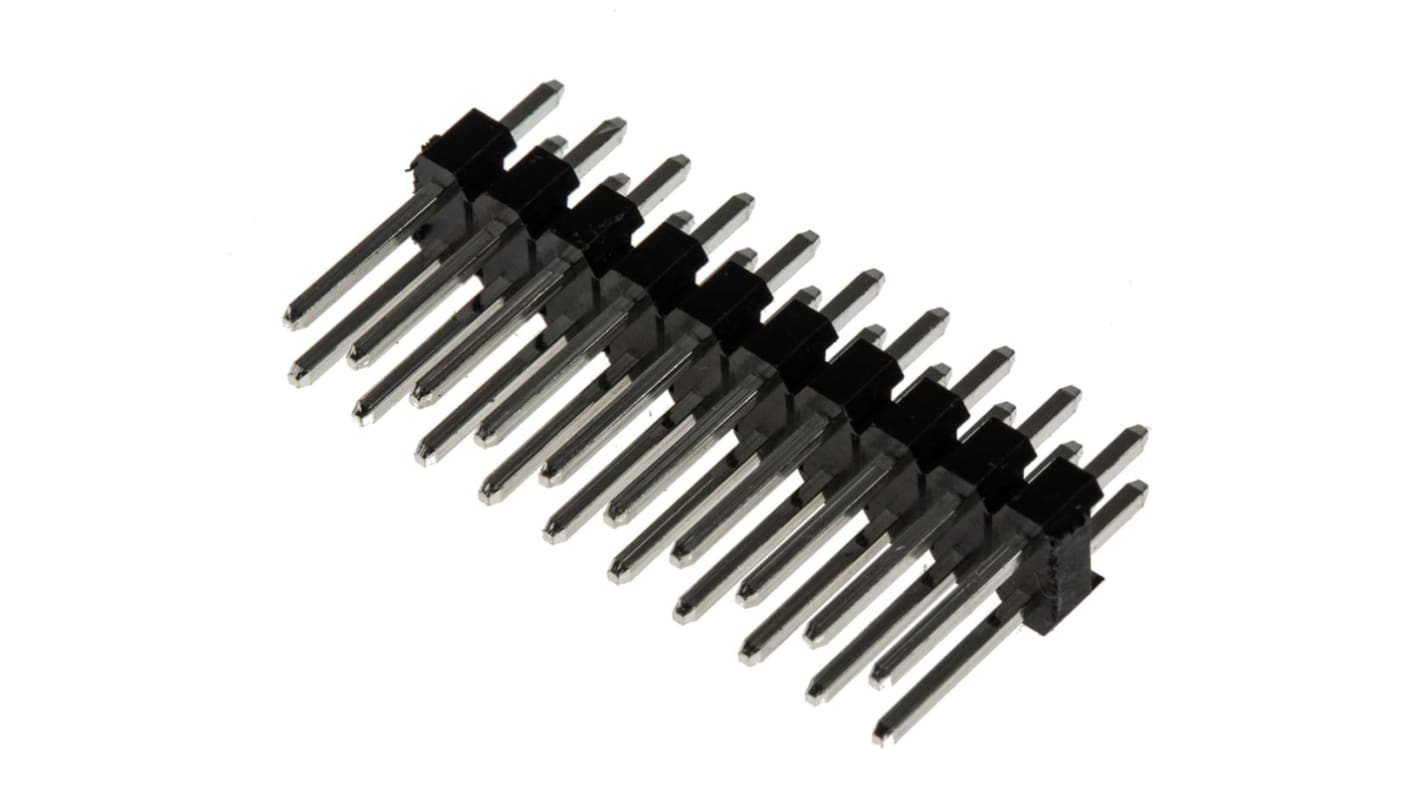

Złącze szpilkowe 20-pinowe raster: 2.54 mm Prosty 2-rzędowe RS PRO Otwór przelotowy 650V Bez osłony
- Nr art. RS:
- 251-8165
- Producent:
- RS PRO
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 25 sztuk/i)*
181,675 zł
(bez VAT)
223,45 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 1400 szt. dostępne od 20 lipca 2026
- Dodatkowe 1200 szt. dostępne od 10 sierpnia 2026
- Dodatkowe 2500 szt. dostępne od 12 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 25 - 475 | 7,267 zł | 181,68 zł |
| 500 - 1850 | 6,046 zł | 151,15 zł |
| 1875 - 7475 | 5,094 zł | 127,35 zł |
| 7500 - 14975 | 4,73 zł | 118,25 zł |
| 15000 + | 4,36 zł | 109,00 zł |
*cena orientacyjna
- Nr art. RS:
- 251-8165
- Producent:
- RS PRO
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | RS PRO | |
| Typ produktu | Złącze szpilkowe | |
| Natężenie | 1A | |
| Rozstaw Żył | 2.54mm | |
| Liczba styków | 20 | |
| Materiał obudowy | Politereftalan butylenu | |
| Liczba rzędów | 2 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | Bez osłony | |
| Typ montażu | Otwór przelotowy | |
| Materiał styków | Mosiądz | |
| Pokrycie styku | Cyna | |
| Minimalna temperatura robocza | -65°C | |
| Typ zakończenia | Lutowie | |
| Długość styku do łączenia z płytką drukowaną | 3mm | |
| Maksymalna temperatura robocza | 150°C | |
| Rodzaj styku | Męski | |
| Długość styku połączeniowego | 7mm | |
| Normy/Zatwierdzenia | RoHS | |
| Napięcie | 650V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka RS PRO | ||
Typ produktu Złącze szpilkowe | ||
Natężenie 1A | ||
Rozstaw Żył 2.54mm | ||
Liczba styków 20 | ||
Materiał obudowy Politereftalan butylenu | ||
Liczba rzędów 2 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony Bez osłony | ||
Typ montażu Otwór przelotowy | ||
Materiał styków Mosiądz | ||
Pokrycie styku Cyna | ||
Minimalna temperatura robocza -65°C | ||
Typ zakończenia Lutowie | ||
Długość styku do łączenia z płytką drukowaną 3mm | ||
Maksymalna temperatura robocza 150°C | ||
Rodzaj styku Męski | ||
Długość styku połączeniowego 7mm | ||
Normy/Zatwierdzenia RoHS | ||
Napięcie 650V | ||
- Kraj pochodzenia:
- TW
Złącze RS Pro, 20-stykowe, 2-rzędowe, proste
Złącze z wtykiem PCB umożliwia podłączenie dwóch modułów płytek drukowanych w prosty i szybki sposób. Ponieważ nie jest wymagane lutowanie ani okablowanie, można z łatwością rozdzielić płytki, jeśli konieczne są naprawy lub modyfikacje.
Rozwijany sworzeń można po prostu zatrzasnąć, aby uzyskać żądaną długość dzięki podziałce 2.54 mm. Jest wyposażony w mocowanie przez otwory i zakończenie lutowania. Wszystko to sprawia, że dla łatwiejszych i bardziej stałych połączeń. Aby zapobiec utlenianiu, korozji i degradacji, styki złącza sworznia są wykonane z mosiądzu z czystym, jasnym cyny poszycia. Wykończenie cyny oferuje również wysokiej jakości płaskość powierzchni.
Element ten jest wykonany z czarnego wypełnionego szkłem materiału PBT, który uzyskał certyfikat UL94V-0 w zakresie bezpieczeństwa przeciwpożarowego, a także został starannie przetestowany pod kątem zgodności z normami RS Pro. Nadaje się zarówno do prototypowania, jak i do bardziej trwałych rozwiązań, jest powszechnie stosowany w oplatach drucianych, aplikacjach elektronicznych typu płytka-płytka i programowaniu.
Charakterystyka i zalety
• proste, 3-stykowe złącze bez osłony
• 20 kontaktów
• kołki kwadratowe 0.64 mm
• skok 2.54 mm
• wysokość sworznia 7 mm
• dwa rzędy
• prosta orientacja ciała (pod kątem prostym do powierzchni)
• Montaż przez otwór
• Metoda zakończenia lutowania
• styki mosiężne, z wykończeniem cynowanym
• prąd znamionowy 1.0 A.
• napięcie znamionowe 650 V.
