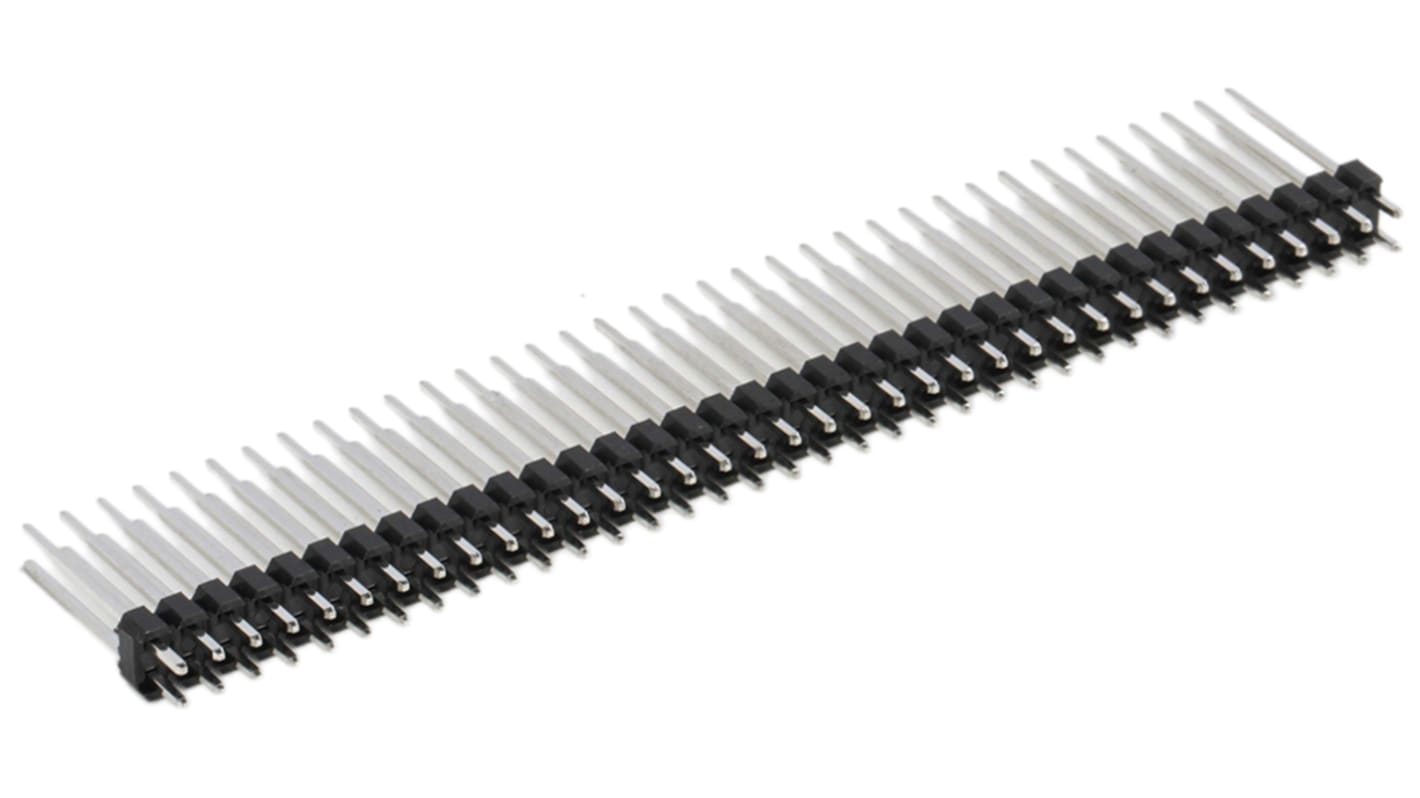

Złącze szpilkowe 72-pinowe raster: 2.54 mm Prosty 2-rzędowe RS PRO Otwór przelotowy Bez osłony

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 10 sztuk/i)*

188,38 zł

(bez VAT)

231,71 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 160
  • Dodatkowe 480 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty
Za jednostkę
Za Opakowanie*
10 - 19018,838 zł188,38 zł
200 - 74015,635 zł156,35 zł
750 - 299013,204 zł132,04 zł
3000 - 599012,226 zł122,26 zł
6000 +11,304 zł113,04 zł

*cena orientacyjna

Nr art. RS:
251-8418
Producent:
RS PRO
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

RS PRO

Typ produktu

Złącze szpilkowe

Rozstaw Żył

2.54mm

Natężenie

4A

Liczba styków

72

Materiał obudowy

Politereftalan butylenu

Liczba rzędów

2

Orientacja

Prosty

W osłonie/Bez osłony

Bez osłony

Typ montażu

Otwór przelotowy

Materiał styków

Mosiądz

Pokrycie styku

Cyna

Typ zakończenia

Lutowie

Minimalna temperatura robocza

-65°C

Rodzaj styku

Męski

Maksymalna temperatura robocza

125°C

Długość styku do łączenia z płytką drukowaną

3.06mm

Normy/Zatwierdzenia

No

Długość styku połączeniowego

12.7mm

Kraj pochodzenia:
TW

RS Pro, 72-stykowe, 2-rzędowe, złącze proste


Czy konieczne jest wykonanie połączeń na płytce drukowanej (PCB)? Wybierz prosty nagłówek RS Pro. W celu szybkiego i bezpiecznego montażu można go zamontować przez otwór. Można go również użyć do szybkiego i łatwego łączenia wielu płyt, bez konieczności męczenia się z okablowaniem lub lutem.

Ten heder jest wystarczająco długi, aby mógł być używany przez więcej niż jeden obwód. Wystarczy przełamywać go do odpowiedniej długości płytki drukowanej. Termoplastyczny materiał korpusu złącza jest bardzo odporny na wysoką temperaturę, więc nawet jeśli płyta przegrzała, nie trzeba martwić się o uszkodzenie lub utratę jego kształtu.

Aby zapewnić niezawodną przewodność i odporność na korozję, złącze ma wytrzymałe, ocynkowane styki mosiężne. Ten typ złącza PCB jest powszechnie stosowany w procesie opracowywania produktów, co jest przydatne przy tworzeniu prototypów i rozwiązywaniu problemów.

Charakterystyka i zalety


  • Orientacja prostego obiektu

  • Materiał styku z mosiądzu

  • Powłoka styku cyny

  • Prąd znamionowy 4 A

  • Długość sworznia współpracującego 12.7 mm

  • Typ do montażu przez otwory przelotowe

  • 72 kontaktów

  • Dwa rzędy

  • Skok 2.54 mm

  • Bez osłony

  • Długość końcówki 3.06 mm

  • Metoda zakończenia lutu
