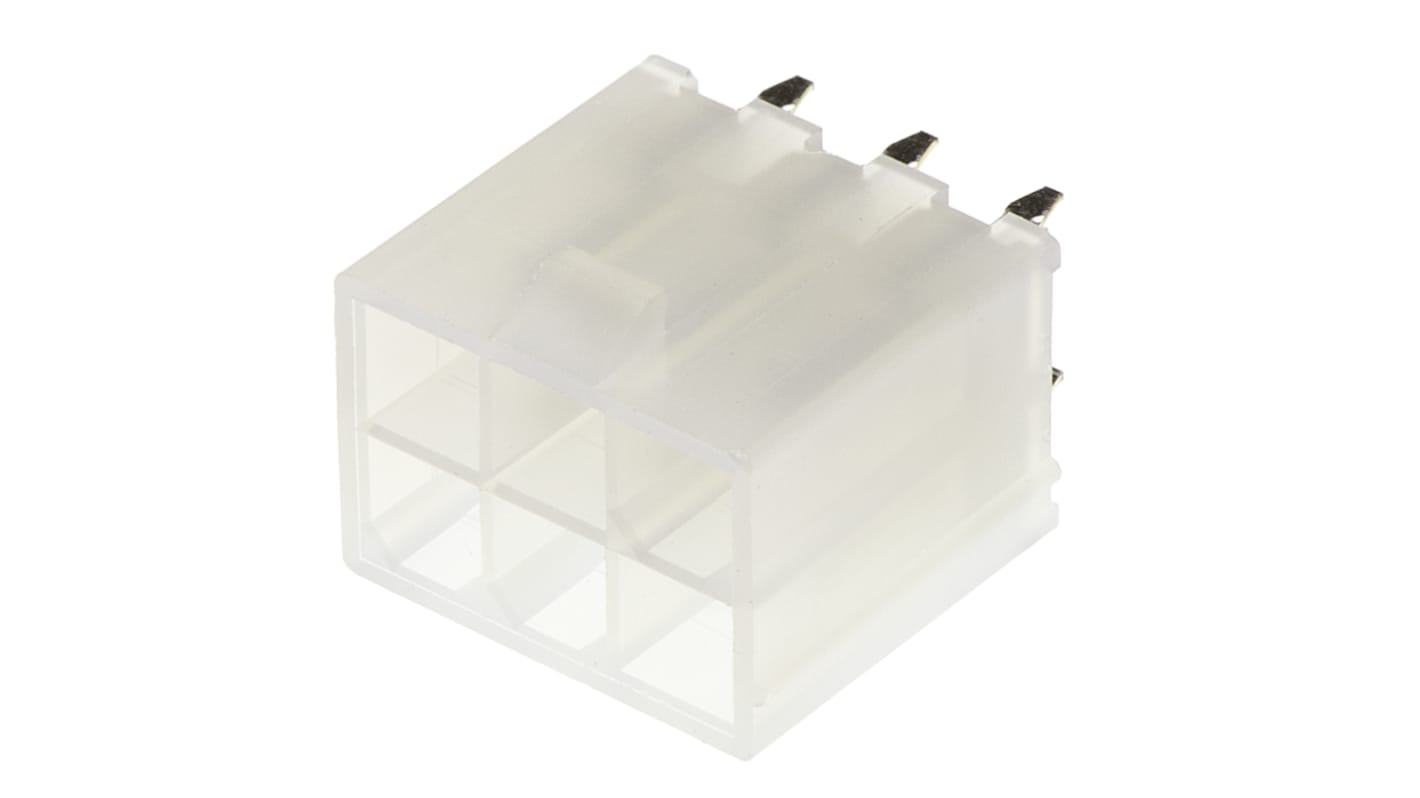

Wtyk PCB 6-pinowe raster: 4.2mm 2-rzędowe Molex Przewlekany 9A 600.0 V.

Złącza Mini-Fit Junior o skoku 4,2 mm do płytek drukowanych stanowiących część systemu połączeń mini-Fit Junior ze złączem zasilania. Złącza zasilania Mini-Fit Junior umożliwiają obsługę do 9 A na każdy obwód, co sprawia, że są one idealne do zastosowań wymagających wysokich napięć. Te złącza Mini-Fit Junior PCB są w pełni izolowane i zapewniają ochronę przed zanieczyszczeniami, łukami łukowymi i uszkodzeniami spowodowanymi niewłaściwym obchodzeniem się z nimi. Obudowy złączy są również zabezpieczone przed wypadnięciem, co zapobiega uszkodzeniu końcówek pinów, gdy są one złączone pod dużym kątem. W obudowach tych hederów PCB zastosowano polaryzację i zabezpieczenia, aby zapobiec nieprawidłowemu ustawieniu i niedopasowaniu ich do gniazda. Dodatni mechanizm blokujący zapewnia pewne połączenie z pasującym gniazdkiem i zapobiega przypadkowemu rozłączeniu się podzespołów w wyniku nadmiernego wstrząsu lub drgań. Słyszalne kliknięcie sygnalizuje, że złącze jest w pełni połączone. Aby zapewnić bezpieczne połączenie z wersjami PCB tych miniaturowych złączy typu Mini-Fit Junior PCB, dostępne są zatrzaskowe blokady plastikowe montowane na płytkach drukowanych. Wersje są również dostępne z kołnierzami do montażu na płytce drukowanej. Te miniaturowe złącza PCB o średnicy 4,2 mm typu Mini-Fit są dostępne z materiałami obudowy UL94V-0 lub UL94V-2 oraz z różnymi konfiguracjami styków i płytkami stykowymi

• Możliwość sterowania prądem o natężeniu do 9 A w każdym obwodzie
• W pełni izolowane końcówki
• Obudowa odporna na zalanie, zapobiegająca uszkodzeniu styków
• Polaryzacja i przystosowanie w celu uniknięcia nieprawidłowego krycia
• Pozytywny mechanizm blokujący do bezpiecznego połączenia
• Kliknij Audible, aby uzyskać potwierdzenie połączenia
• Wersje z kołkami przytrzymującymi PCB i kołnierzami montażowymi

Złącza zasilające Mini-Fit Junior idealnie nadają się do zastosowania w instalacjach o wysokim poborze prądu, z przewodami o dużej gęstości, z przewodami i z przewodami na płycie, wymagających elastyczności konstrukcji. Zastosowania obejmują dobra konsumpcyjne, sprzęt biurowy, urządzenia do automatyzacji przemysłu, sieci przemysłowe, serwery montowane w stojakach, routery i przełączniki.

Za pomocą tego prostego złącza PCB firmy Molex połączyć maksymalnie sześć przewodów z płytką drukowaną. It ma niewielki rozstaw 4,2 mm do użytku w ciasnych przestrzeniach i może obsłużyć do 9A prądu na styk, co czyni go praktycznym rozwiązaniem do przenoszenia mocy średniego zakresu. Sześć terminali jest rozłożonych w dwóch rzędach, aby zapewnić porządek i kompaktowe rozmiary połączeń. Każdy styk jest całkowicie izolowany, aby zapobiec zakłóceniom elektrycznym, zapewniając bardziej niezawodną transmisję.

• Konstrukcja Deep Terminal chroni przed niedokładnym kontaktem, aby zapobiec uszkodzeniu
• Przeznaczony do lutu zakończenia w celu zapewnienia bezpiecznego połączenia w zastosowaniach o wysokiej wibracji
• Kliknięcie obudowy po udanym zablokowaniu na miejscu w celu potwierdzenia bezpiecznego połączenia
• Zaciski polaryzowane i z klinem zapewniają prawidłowe ułożenie obudowy w celu uzyskania optymalnej wydajności

• Sprzęt biurowy
• Urządzenia automatyki przemysłowej
• Serwery do montażu w szafie serwerowej
• Routery i przełączniki

Złącze PCB jest wykonane z twardego materiału nylonowego, który jest odporny na zużycie i chemikalia. Jego styki są wykonane z odpornego na korozję mosiądzu ocynowanego, co czyni go dobrym wyborem do użytku w trudnych warunkach przemysłowych.

Seria Molex MiniFit Jr.™
