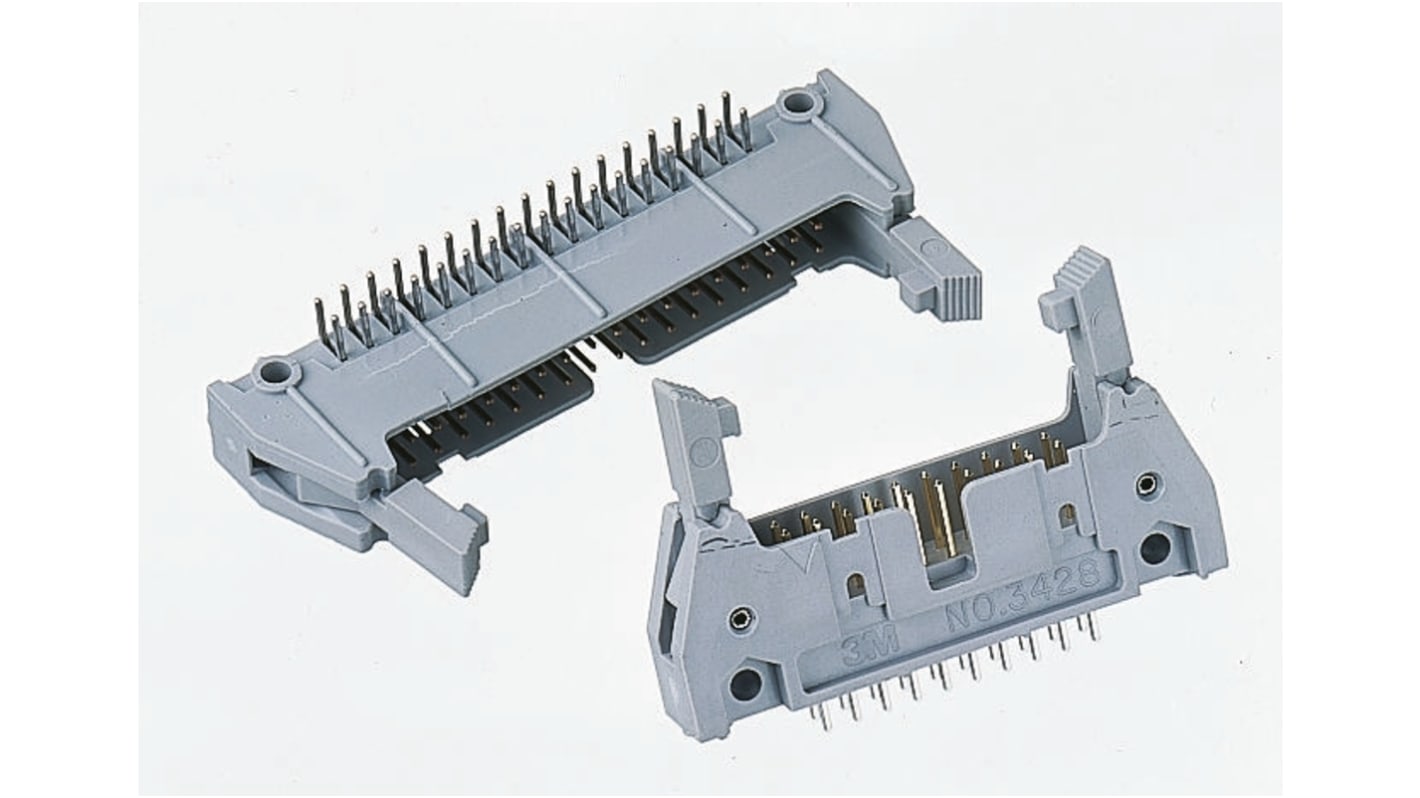

Wtyk PCB 26-pinowe raster: 2.54mm 2-rzędowe 3M Przepust 2.0A

Płytki PCB serii 3M D3000 z otworami montażowymi z drutu do płytek posiadają podwójny rząd kwadratowych styków o rozstawce 2.54 x 2.54 mm. Te złącza serii D3000 są w pełni osłonięte, aby chronić styki przed uszkodzeniem i mają otwory montażowe umożliwiające bezpieczne połączenie z płytką drukowaną.

Zatrzaski wyrzutowe tych złączy PCB serii D3000 zapewniają bezpieczne połączenie z łącznikiem i umożliwiają łatwe wymontowanie w razie potrzeby. W konstrukcji zapadek wyrzutowych zastosowano sworznie rolkowe, które zwiększają skuteczność zatrzymywania w zastosowaniach wymagających wysokich wibracji i zapobiegają pękaniu podczas wyrzucania. Zatrzaski wyrzutowe są dostarczane wraz z zespołem żniwny lub wymagają zakupu oddzielnie. Te osłonięte złącza PCB serii D3000 mają wycięcie w obudowie, które umożliwia dopasowanie złączy z polaryzacją wypukłości środkowej. Dostępne są również dodatkowe gniazda polaryzacyjne, które umożliwiają szybkie połączenie i ograniczają do minimum niewspółosiowość. Polaryzację wojskową można również osiągnąć za pomocą klucza polaryzacyjnego (numer części 3M N3518).

Wersje tych nagłówków są dostępne z obudowami z termoplastycznego tworzywa PCT o wysokiej temperaturze, dzięki czemu nadają się do obróbki lutowniczej bez ołowiu w temperaturze do 260°C (JEDEC J-STD-020C). Dostępne w wersji do montażu pod kątem prostym lub pionowym oraz o różnych numerach styków złącza serii D3000 to wszechstronne rozwiązanie, które spełni wymagania dotyczące przewodów i płytek.

• 4 osłony ścienne do ochrony styków
• polaryzacja wypukłości środkowej
• polaryzacja wojskowa możliwa przy użyciu klucza polaryzacyjnego N3518

• numery części wstępnie ustalone z 'N' mają obudowy PCT wysokiej temperatury

• zatrzaski wyrzutnika są dostępne oddzielnie, patrz zwykle numer magazynowy 827-3562

Złącza IDC są przeznaczone do zastosowań na różnych rynkach. Rynki te obejmują branże przemysłowe, oprzyrządowanie, rynki medyczne, konsumentów, komunikację i dane.

3M to niezawodna nazwa w dziedzinie komputerów i połączeń elektronicznych. W połączeniu z składnikami RS Excellent Customer Service firma 3M oferuje szereg specjalistycznych rozwiązań w zakresie łączności dla różnych branż i zastosowań.

Z nacięciami ABC' do klucza polaryzacyjnego
Wytrzymałe wyrzutniki/blokady z długim trzpieniem
Odporna na wysoką temperaturę obudowa PCT umożliwia lutowanie bezołowiowe w temperaturze do 260°C (JEDEC J-STD-020C)
