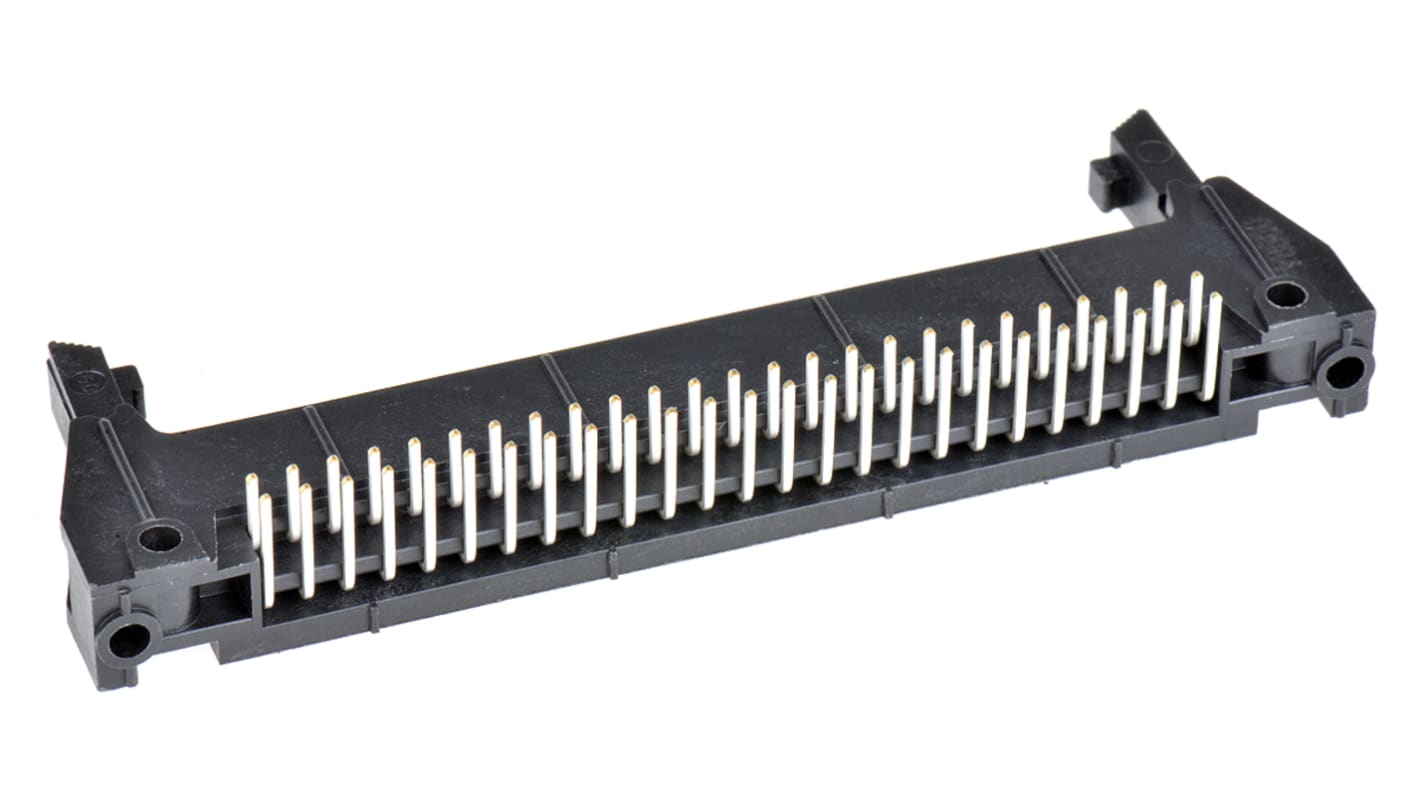

Listwa stykowa PCB 50-pinowe 3000 raster: 2.54 mm Kąt prosty 2-rzędowe 3M Otwór przelotowy 25 V W osłonie

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 sztuka)*

28,18 zł

(bez VAT)

34,66 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 383 szt. dostępne od 26 stycznia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 - 928,18 zł
10 - 2425,38 zł
25 - 4923,12 zł
50 - 9921,59 zł
100 +20,02 zł

*cena orientacyjna

Nr art. RS:
542-9175
Numer artykułu Elfa Distrelec:
303-90-190
Nr części producenta:
N3433-5302RB
Producent:
3M
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

3M

Typ produktu

Listwa stykowa PCB

Seria

3000

Natężenie

1A

Rozstaw Żył

2.54mm

Liczba styków

50

Liczba rzędów

2

Orientacja

Kąt prosty

W osłonie/Bez osłony

W osłonie

Typ montażu

Otwór przelotowy

System złączy

Płytka-płytka, Przewód-płytka

Materiał styków

Stop miedzi

Pokrycie styku

Nikiel

Minimalna temperatura robocza

-55°C

Typ zakończenia

Lutowie

Rozstaw rzędów

2.54mm

Rodzaj styku

Męski

Długość styku do łączenia z płytką drukowaną

0.01in

Maksymalna temperatura robocza

105°C

Długość styku połączeniowego

6.2mm

Normy/Zatwierdzenia

No

Napięcie

25 V

Kraj pochodzenia:
US

Złącze PCB serii 3M 3000, 50 styków, rozstaw 2,54 mm – N3433-5302RB


Ten złącze PCB jest wysokiej jakości podzespołem zaprojektowanym z myślą o uniwersalnym podłączeniu w zastosowaniach elektronicznych. Wyposażone w osłonę, złącze ma rozstaw styków 2,54 mm i może pomieścić do 50 styków w dwóch rzędach. Został zaprojektowany do montażu przez otwór i ułatwia bezpieczne połączenia zarówno w konfiguracjach płytka-płytka, jak i przewód-płytka, dzięki czemu jest niezbędnym wyborem w różnych projektach elektrycznych i automatycznych.

Cechy i zalety


• Osłonięta konstrukcja zwiększa bezpieczeństwo i niezawodność połączenia

• Orientacja pod kątem prostym optymalizuje przestrzeń w kompaktowych konstrukcjach

• Złącza męskie umożliwiają łatwą integrację z systemami

• Odporność na wysokie napięcie, odpowiednie do wymagających zastosowań

• Obsługuje zakończenie lutowane zapewniające wytrzymały montaż elektroniczny

Zastosowania


• Służy do połączeń typu płytka-płytka w złożonych obwodach

• Idealny do połączeń przewód-płytka w systemach automatyki

• Skuteczne pod wysokim napięciem zapewniające bezpieczną dystrybucję energii

• Możliwość stosowania w montażu układów elektronicznych w celu zapewnienia niezawodnego połączenia

Jaki jest maksymalny prąd, który można bezpiecznie obsługiwać?


Złącze może obsługiwać maksymalny prąd znamionowy 1,75 A, dzięki czemu nadaje się do zastosowań o niskim i umiarkowanym poborze mocy, przy jednoczesnym zapewnieniu niezawodnej wydajności.

Czy złącze może być używane w konfiguracjach wysokiego napięcia?


Jest wyposażony w napięcie znamionowe do 1000 V, dzięki czemu nadaje się do środowisk wysokiego napięcia, zapewniając bezpieczną i wydajną pracę w trudnych warunkach.

Jakie materiały są używane do tworzenia styków i jak wpływają one na wydajność?


Styki są wykonane ze stopu miedzi z pozłacaniem, co zwiększa przewodność i odporność na korozję, co wydłuża żywotność złącza w różnych zastosowaniach.

W jaki sposób konstrukcja pod kątem prostym wpływa na instalację?


Orientacja pod kątem prostym umożliwia bardziej efektywne wykorzystanie przestrzeni w zespołach elektronicznych, ułatwiając zarządzanie i prowadzenie połączeń w ograniczonych przestrzeniach.
