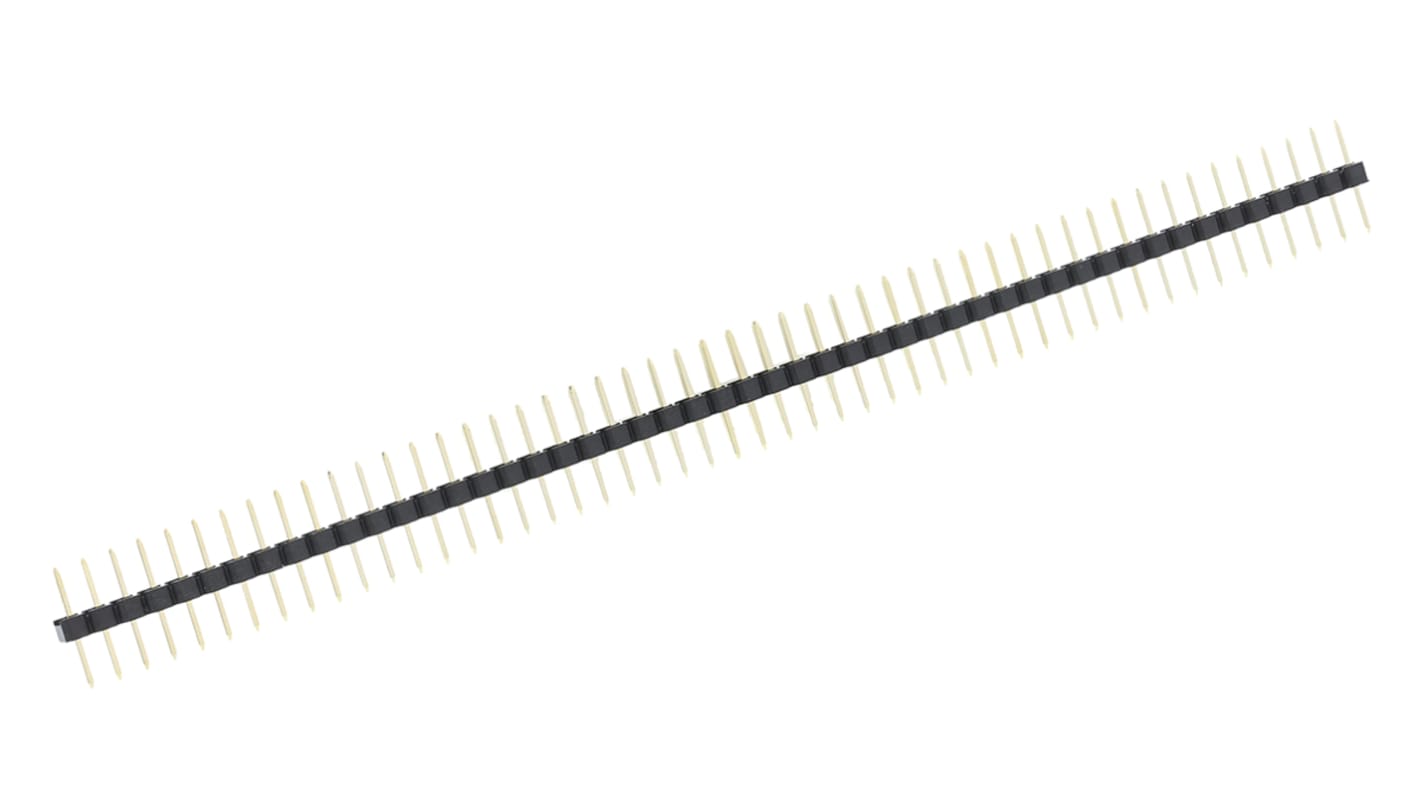

Złącze szpilkowe 50-pinowe M22 raster: 2 mm Prosty 1-rzędowe HARWIN Otwór przelotowy 500V Bez osłony

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 5 sztuk/i)*

69,20 zł

(bez VAT)

85,10 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • 395 szt. dostępne od 03 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty
Za jednostkę
Za Opakowanie*
5 - 9513,84 zł69,20 zł
100 - 37011,494 zł57,47 zł
375 - 14959,694 zł48,47 zł
1500 - 29958,964 zł44,82 zł
3000 +8,298 zł41,49 zł

*cena orientacyjna

Nr art. RS:
547-3251
Nr części producenta:
M22-2015005
Producent:
HARWIN
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

HARWIN

Typ produktu

Złącze szpilkowe

Seria

M22

Natężenie

1A

Rozstaw Żył

2mm

Liczba styków

50

Materiał obudowy

Nylon

Liczba rzędów

1

Orientacja

Prosty

W osłonie/Bez osłony

Bez osłony

Typ montażu

Otwór przelotowy

System złączy

Płytka-płytka

Pokrycie styku

Złoty

Materiał styków

Brąz fosforowy

Rozstaw rzędów

2mm

Minimalna temperatura robocza

-40°C

Typ zakończenia

Lutowie

Maksymalna temperatura robocza

105°C

Długość styku do łączenia z płytką drukowaną

3.4mm

Rodzaj styku

Męski

Długość styku połączeniowego

3.5mm

Normy/Zatwierdzenia

No

Napięcie

500V

Złącza Harwin M22 2,00 mm PCB


Złącza przelotowe do płytek drukowanych serii M22 i montowane w SMT mają rozstaw 2,00 mm. Te hedery M22 2,00 mm PCB są dostępne w konfiguracji dwurzędowej i jednorzędowej, pionowej i kątowej, co czyni je uniwersalnym rozwiązaniem w różnych zastosowaniach. Długość styku wtykowego tych odczepianych złączy PCB serii M22 wynosi 3,5 mm

Obudowy obu rodzajów płytek drukowanych przez otwory i kształtowników SMT wykonane są z termoplastycznych tworzyw sztucznych, dzięki czemu są odporne na ten sam proces lutowania metodą refometrycznego

Konstrukcja obudów posiada kółka samonastawne pozwalające na ich cięcie w razie potrzeby, przy tym należy zachować ostrożność z ogonami.

Złącza stykowe M22 2,00 mm PCB są podobne do gniazd PCB serii M22, obudów gniazd i zworek.

Charakterystyka i zalety


Wiele opcji konfiguracyjnych i długości połączeń pinów zapewniają elastyczność projektu

Obudowy termoplastyczne o wysokiej temperaturze wytrzymują proces lutowania w niskiej temperaturze

Możliwość cięcia na mniejsze rozmiary

Zastosowania


Te hedery M22 2,00 mm PCB mogą być używane w szerokiej gamie zastosowań i są standardowo montowane w komputerach PC, płytach głównych i dużych systemach elektronicznych.

Zastosowania obejmują elektronikę użytkową, komunikację, napędy i elementy sterujące, monitoring przemysłowy i komputery osobiste
