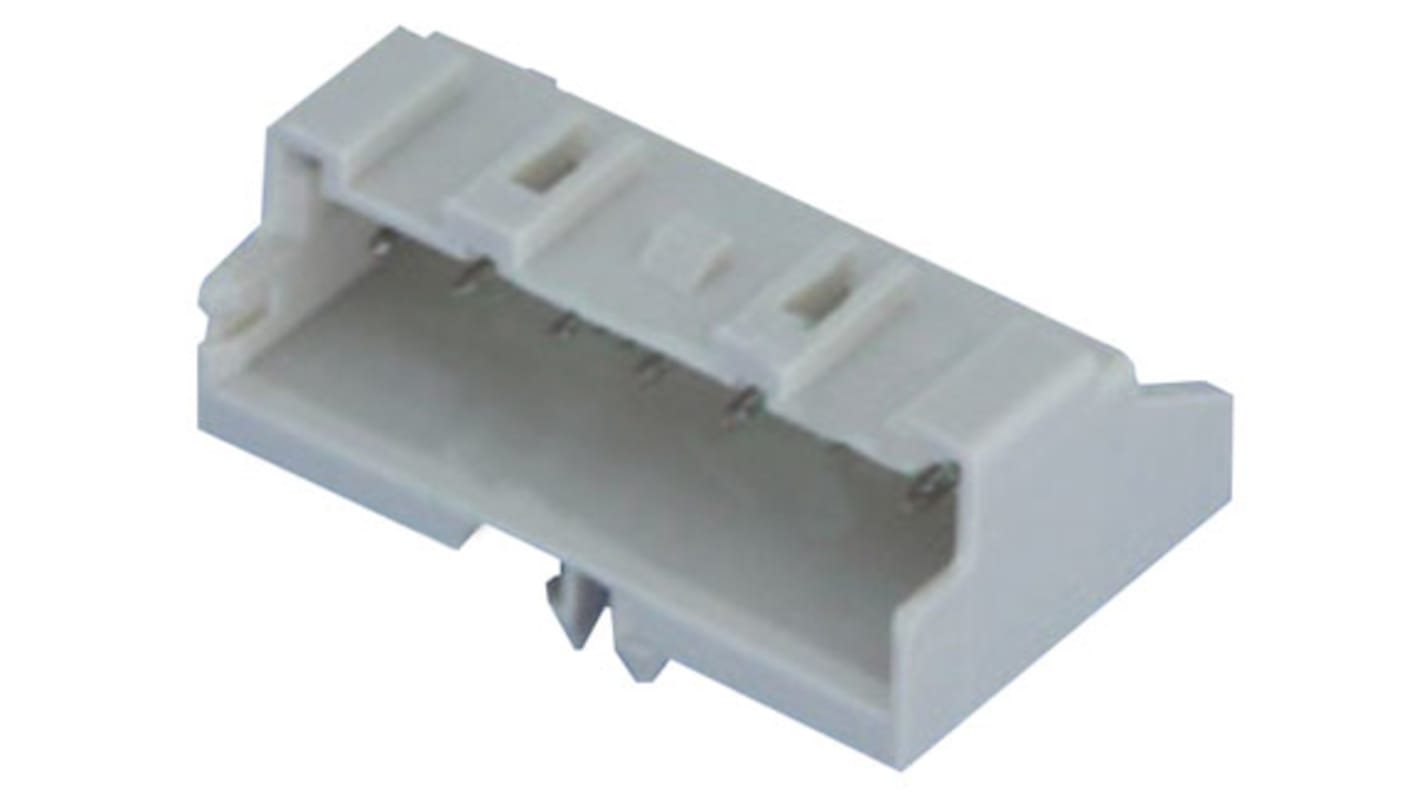

Wtyk PCB 7-pinowe raster: 2.5mm -rzędowe JST Przewlekany 3.0A 250.0 V.

Zobacz wszystkie Gniazda do PCB
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
602-8278
Nr części producenta:
S07B-XASK-1 (LF)(SN)
Producent:
JST
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

JST

Seria

XA

Raster

2.5mm

Liczba styków

7

Liczba rzędów

1

Typ obudowy

Kąt Proste

W osłonie/Bez osłony

W osłonie

Typ montażu

Przewlekany

Układ złączy

Przewód-Płytka

Metoda zakończenia

Lutowane

Pokrycie styku

Cyna

Materiał styków

Stop miedzi

Prąd znamionowy

3.0A

Napięcie znamionowe

250.0 V.

Kraj pochodzenia:
JP

Hedery osłonięte serii XA 90°


Seria XA 52,5 mm o 90° złączach jst podłączanych do płytki drukowanej. Te boczne hedery posiadają urządzenie blokujące, które zapewnia bezpieczne połączenie z współpracującym złączem i pomaga zapobiegać rozłączeniu na skutek wibracji lub podczas montażu. Prowadnice do wstawienia i wypukłości polaryzacyjne są również wbudowane w konstrukcję obudowy tych hederów PCB serii XA, aby ułatwić montaż i dokładne dopasowanie na płytce drukowanej. Obudowy złączy są wykonane ze szkła wypełnionego nylonem PA66, który skutecznie zapobiega powstawaniu pęknięć lutowniczych.

• Urządzenie blokujące zapewnia bezpieczne połączenie

• Wskazówki zapewniające dokładne i łatwe wkładanie

• Niska siła wciągania

• Szczelinowe wypukłości służące do dokładnego wyosiowania płytki drukowanej

• Rozpuszczany materiał zapobiegawczy

Złącze przewodowe do płyty 2,5 mm, seria jst XA


Należy pamiętać, że kolor zdjęcia wyświetlanego powyżej ma wyłącznie charakter informacyjny.
