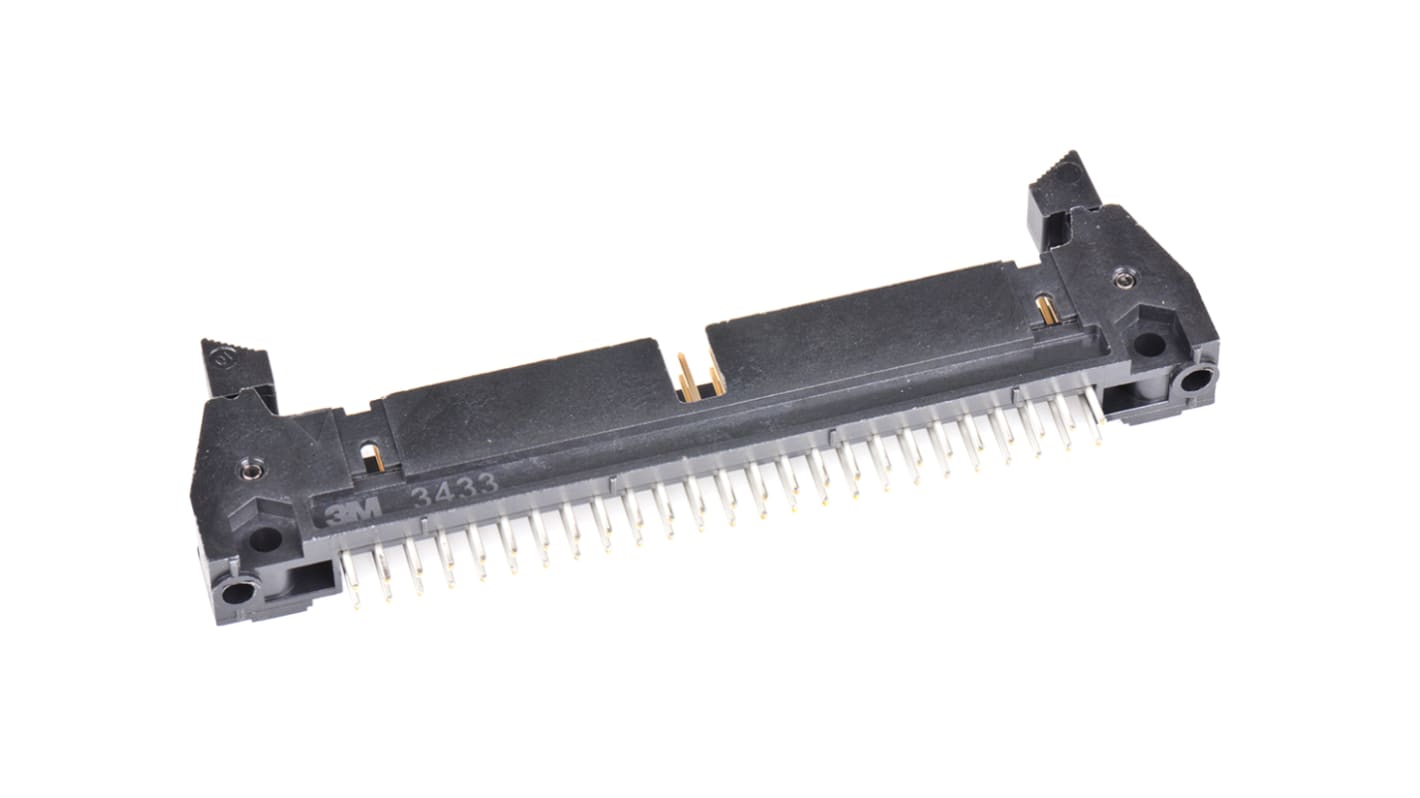

Listwa stykowa PCB 50-pinowe 3000 raster: 2.54 mm Prosty 2-rzędowe 3M Otwór przelotowy 25V W osłonie
- Nr art. RS:
- 614-9072
- Nr części producenta:
- N3433-6202RB
- Producent:
- 3M
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
34,68 zł
(bez VAT)
42,66 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Liczba sztuk gotowa do wysyłki: 3
- Dodatkowe 392 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 9 | 34,68 zł |
| 10 - 24 | 31,20 zł |
| 25 - 49 | 28,52 zł |
| 50 - 99 | 26,67 zł |
| 100 + | 24,61 zł |
*cena orientacyjna
- Nr art. RS:
- 614-9072
- Nr części producenta:
- N3433-6202RB
- Producent:
- 3M
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | 3M | |
| Seria | 3000 | |
| Typ produktu | Listwa stykowa PCB | |
| Rozstaw Żył | 2.54mm | |
| Natężenie | 1A | |
| Liczba styków | 50 | |
| Materiał obudowy | Poliester wypełniany włóknem szklanym | |
| Liczba rzędów | 2 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Płytka-płytka, Przewód-płytka | |
| Typ montażu | Otwór przelotowy | |
| Materiał styków | Stop miedzi | |
| Pokrycie styku | Nikiel | |
| Rozstaw rzędów | 2.54mm | |
| Typ zakończenia | Lutowie | |
| Minimalna temperatura robocza | -55°C | |
| Długość styku do łączenia z płytką drukowaną | 0.01cal | |
| Maksymalna temperatura robocza | 105°C | |
| Rodzaj styku | Męski | |
| Długość styku połączeniowego | 6.2mm | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 25V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka 3M | ||
Seria 3000 | ||
Typ produktu Listwa stykowa PCB | ||
Rozstaw Żył 2.54mm | ||
Natężenie 1A | ||
Liczba styków 50 | ||
Materiał obudowy Poliester wypełniany włóknem szklanym | ||
Liczba rzędów 2 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Płytka-płytka, Przewód-płytka | ||
Typ montażu Otwór przelotowy | ||
Materiał styków Stop miedzi | ||
Pokrycie styku Nikiel | ||
Rozstaw rzędów 2.54mm | ||
Typ zakończenia Lutowie | ||
Minimalna temperatura robocza -55°C | ||
Długość styku do łączenia z płytką drukowaną 0.01cal | ||
Maksymalna temperatura robocza 105°C | ||
Rodzaj styku Męski | ||
Długość styku połączeniowego 6.2mm | ||
Normy/Zatwierdzenia No | ||
Napięcie 25V | ||
- Kraj pochodzenia:
- US
Złącze PCB 3M, podziałka 2,54 mm, terminator lutowy - seria 3000 - N3433-6202RB
Za pomocą tego złącza PCB firmy 3M podłącz przewody do płytki drukowanej. Jego styki wykonane są ze stopu miedzi pozłacanej, dzięki czemu można mieć pewność, że połączenie jest niezawodne. Zespół żniwny ma 50 styków umieszczonych w dwóch wierszach, co umożliwia uporządkowane grupowanie wielu połączeń. Styki te są osłonięte, aby końcówki przewodów były mocne i trwałe.
• Mechanizm zatrzasku i wyrzutnika ułatwia zabezpieczenie i demontaż zgodnych gniazd
• Wypełniona szkłem powłoka poliestrowa jest ognioodporna i odporna na wysokie temperatury
• Przeznaczony do montażu przez otwór dla bezpiecznego połączenia
Zastosowania
• Naprawa i montaż urządzeń elektronicznych
• Obliczanie
• Sprzęt wojskowy i obronny
• Maszyny przemysłowe
Dlaczego pośrodku tego złącza PCB znajduje się wycięcie?
Złącze PCB ma centralne wycięcie, dzięki którym łączy się tylko w jedną stronę z gniazdami. Zapobiega to nieprawidłowej polaryzacji i potencjalnemu uszkodzeniu sprzętu.
Głowice wyrzutnik osłonięty PCB serii 3M D3000 2,54 x 2,54 mm
Przewody do montażu przelotowego na płytkach drukowanych serii 3M D3000 posiadają podwójny rząd kwadratowych pinów w rozstawie 2,54 x 2,54 mm. Nagłówki serii D3000 są w pełni osłonięte, aby chronić styki przed uszkodzeniem i mają otwory montażowe zapewniające bezpieczne połączenie z płytką drukowaną.
Zatrzaski wysuwane tych nagłówków PCB serii D3000 zapewniają bezpieczne połączenie ze złączem współpracującym i umożliwiają łatwe usunięcie w razie potrzeby. Konstrukcja zatrzasków wyrzucających zawiera sworznie rolkowe, które zwiększają retencję w zastosowaniach o wysokich wibracjach i zapobiegają pękaniu podczas wyrzucania. Zatrzaski wysuwane są dostarczane z nagłówkiem lub wymagają osobnego zakupu. Te osłonięte złącza PCB z serii D3000 posiadają wycięcie w obudowie, aby pomieścić współpracujące złącza z polaryzacją środkową. Dodatkowe gniazda polaryzacyjne umożliwiają szybkie podłączenie i minimalizują niewspółosiowość. Polaryzację wojskową można również uzyskać za pomocą klucza polaryzacyjnego (numer części 3M N3518).
Wersje tych złączy są dostępne z obudowami wykonanymi z wysokotemperaturowego tworzywa termoplastycznego PCT, dzięki czemu nadają się do lutowania bezołowiowego w temperaturze do 260°C (JEDEC J-STD-020C). Dostępne w wersji do montażu pod kątem prostym lub pionowym oraz z różnymi numerami styków, listwy z serii D3000 oferują wszechstronne rozwiązanie dla wymagań związanych z połączeniem przewodów z płytkami drukowanymi.
Cechy i zalety
• 4 osłony ścienne do ochrony styków
• polaryzacja wypukłości środkowej
• polaryzacja wojskowa możliwa przy użyciu klucza polaryzacyjnego N3518
• numery części wstępnie ustalone z 'N' mają obudowy PCT wysokiej temperatury;• numery części X3XXX-0 nie mają zainstalowanego zatrzasku wyrzutnika;• numery części X3XXX-2 mają krótkie wyrzutniki zatrzasków sworzni rolki;• numery części X3XXX-2 mają długie wyrzutniki zatrzasków sworzni rolki
• Zatrzaski wyrzutnika są dostępne osobno;• Do montażu należy użyć śruby z łbem walcowym (numer seryjny 448-5562) oraz śrubę z łbem sześciokątnym, nakrętkę i podkładkę (numer seryjny 827-7706).
Zastosowania
Złącza IDC są przeznaczone do zastosowań na różnych rynkach. Rynki te obejmują branże przemysłowe, oprzyrządowanie, rynki medyczne, konsumentów, komunikację i dane.
Dlaczego warto wybrać 3M?
3M to niezawodna marka w dziedzinie komputerów i połączeń elektronicznych. W połączeniu z doskonałą obsługą klienta RS Group, 3M zapewnia szereg specjalistycznych rozwiązań w zakresie łączności dla różnych branż i zastosowań.
