Listwa stykowa PCB 14-pinowe 3000 raster: 2.54 mm Kąt prosty 2-rzędowe 3M Otwór przelotowy 25V W osłonie
- Nr art. RS:
- 614-9230
- Nr części producenta:
- N3314-5202RB
- Producent:
- 3M

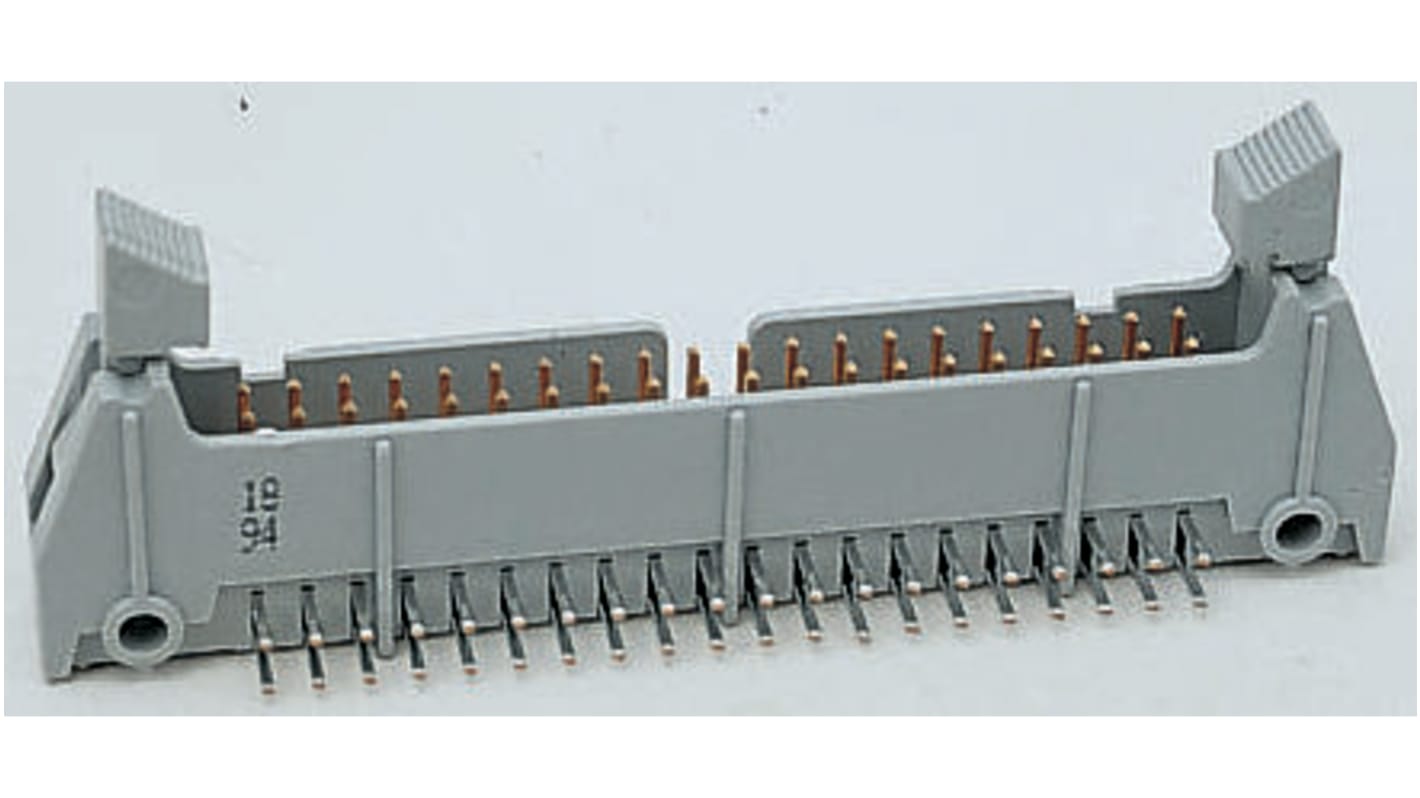

Ilustracja przedstawia przykład produktu
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
16,60 zł
(bez VAT)
20,42 zł
(z VAT)
Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później
Produkty | Za jednostkę |
|---|---|
| 1 - 9 | 16,60 zł |
| 10 - 24 | 14,79 zł |
| 25 - 49 | 13,50 zł |
| 50 - 99 | 12,78 zł |
| 100 + | 11,79 zł |
*cena orientacyjna
- Nr art. RS:
- 614-9230
- Nr części producenta:
- N3314-5202RB
- Producent:
- 3M
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | 3M | |
| Seria | 3000 | |
| Typ produktu | Listwa stykowa PCB | |
| Natężenie | 1A | |
| Rozstaw Żył | 2.54mm | |
| Liczba styków | 14 | |
| Materiał obudowy | Poliester wypełniany włóknem szklanym | |
| Liczba rzędów | 2 | |
| Orientacja | Kąt prosty | |
| W osłonie/Bez osłony | W osłonie | |
| Typ montażu | Otwór przelotowy | |
| System złączy | Płytka-płytka, Przewód-płytka | |
| Materiał styków | Stop miedzi | |
| Pokrycie styku | Nikiel | |
| Minimalna temperatura robocza | -55°C | |
| Typ zakończenia | Lutowie | |
| Rozstaw rzędów | 2.54mm | |
| Maksymalna temperatura robocza | 105°C | |
| Długość styku do łączenia z płytką drukowaną | 0.01cal | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Długość styku połączeniowego | 6.2mm | |
| Napięcie | 25V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka 3M | ||
Seria 3000 | ||
Typ produktu Listwa stykowa PCB | ||
Natężenie 1A | ||
Rozstaw Żył 2.54mm | ||
Liczba styków 14 | ||
Materiał obudowy Poliester wypełniany włóknem szklanym | ||
Liczba rzędów 2 | ||
Orientacja Kąt prosty | ||
W osłonie/Bez osłony W osłonie | ||
Typ montażu Otwór przelotowy | ||
System złączy Płytka-płytka, Przewód-płytka | ||
Materiał styków Stop miedzi | ||
Pokrycie styku Nikiel | ||
Minimalna temperatura robocza -55°C | ||
Typ zakończenia Lutowie | ||
Rozstaw rzędów 2.54mm | ||
Maksymalna temperatura robocza 105°C | ||
Długość styku do łączenia z płytką drukowaną 0.01cal | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Długość styku połączeniowego 6.2mm | ||
Napięcie 25V | ||
- Kraj pochodzenia:
- US
Złącze PCB serii 3M 3000, rozstaw 2,54 mm, prąd 1,75 A – N3314-5202RB
Ten złącze PCB to wysokiej jakości złącze zaprojektowane w celu ułatwienia skutecznych połączeń typu płytka-płytka i przewód-płytka. O rozstawie 2,54 mm jest wyposażony w 14 styków rozmieszczonych w dwóch rzędach. To prostokątne złącze z osłoną jest produkowane do montażu przez otwór, zapewniając bezpieczne mocowanie w różnych zastosowaniach elektronicznych.
Cechy i zalety
• Metoda zakończenia lutowniczego zapewnia niezawodne i trwałe połączenie
• Osłonięta konstrukcja zwiększa ochronę przed przypadkowym kontaktem
• Materiał styku ze stopu miedzi zapewnia przewodność i wydajność
• Pozłacanie styków zwiększa odporność na korozję i niezawodność
Zastosowania
• Stosowany w systemach automatyki do wydajnego przesyłania danych
• Idealne rozwiązanie do płytek drukowanych elektronicznych wymagających stabilnych połączeń
• Skuteczne w zespołach elektrycznych do bezpiecznego mocowania przewodów
• Możliwość stosowania w elektronice samochodowej do łączenia podzespołów
• Odpowiednie do urządzeń mechanicznych wymagających montażu przewlekanego
Jakie jest znaczenie pomiaru skoku dla tego złącza?
Rozstaw 2,54 mm umożliwia standaryzację rozstawu, zapewniając kompatybilność z różnymi płytkami drukowanymi i umożliwiając efektywne projektowanie w niewielkich przestrzeniach.
Jak osłonięta konstrukcja przynosi korzyści użytkownikom?
Osłonięta konstrukcja pomaga chronić przed przypadkowym kontaktem, zmniejszając ryzyko zwarć podczas montażu lub konserwacji, co ma kluczowe znaczenie w złożonych środowiskach elektronicznych.
Jakie są praktyczne implikacje prądu znamionowego i napięcia znamionowego?
Dzięki prądu znamionowemu 1,75 A i napięciu znamionowym 1000 V może bezpiecznie obsługiwać szereg zastosowań, dzięki czemu nadaje się zarówno do projektów elektronicznych o niskim, jak i wysokim poborze mocy, przy jednoczesnym zapewnieniu stałej wydajności.
Dlaczego preferowane jest zakończenie lutowane w tym typie złącza?
Końcówki lutownicze umożliwiają mocne fizyczne i elektryczne przyczepienie do płytki drukowanej, zapewniając niezawodność podczas naprężeń mechanicznych i cykli termicznych, co ma kluczowe znaczenie dla długoterminowej stabilności operacyjnej w elektronice.
