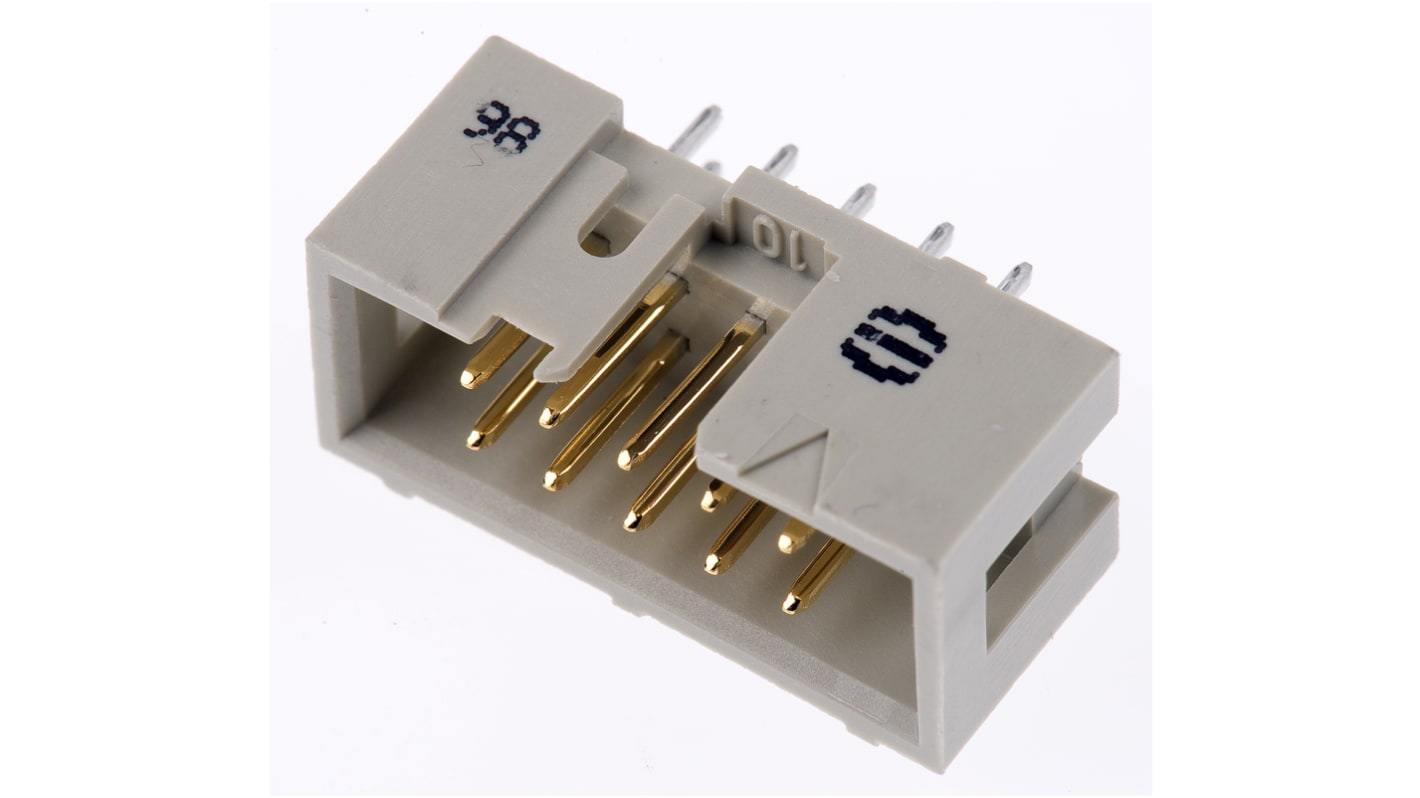

Listwa stykowa PCB 10-pinowe SEK 18 raster: 2.54 mm Prosty 2-rzędowe HARTING Otwór przelotowy 1 kV W osłonie

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 sztuka)*

7,97 zł

(bez VAT)

9,80 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 81
  • Dodatkowe 332 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 - 497,97 zł
50 - 997,20 zł
100 - 2495,67 zł
250 - 4995,54 zł
500 +5,36 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
693-5296
Numer artykułu Elfa Distrelec:
143-65-393
Nr części producenta:
09185106324
Producent:
HARTING
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

HARTING

Seria

SEK 18

Typ produktu

Listwa stykowa PCB

Natężenie

1A

Rozstaw Żył

2.54mm

Materiał obudowy

Politereftalan butylenu

Liczba styków

10

Liczba rzędów

2

Orientacja

Prosty

W osłonie/Bez osłony

W osłonie

Typ montażu

Otwór przelotowy

System złączy

Przewód-płytka

Pokrycie styku

Złoty

Materiał styków

Stop miedzi

Rozstaw rzędów

2.54mm

Typ zakończenia

Lutowie

Minimalna temperatura robocza

-55°C

Maksymalna temperatura robocza

125°C

Rodzaj styku

Męski

Normy/Zatwierdzenia

No

Napięcie

1 kV

Złącze płytki drukowanej serii SEK 18 firmy Harting, rozstaw 2,54 mm, 10 styków - 09185106324


Złącze PCB to niezbędne złącze podzespołów elektronicznych zaprojektowane do wydajnych zastosowań przewód-płytka. Zestaw ma prostą obudowę i osłoniętą konstrukcję, jest wyposażony w złącze o rozstawie 2,54 mm i może pomieścić do 10 styków w 2 rzędach. Złącze to, zaprojektowane do montażu przez otwór, zapewnia solidne i niezawodne połączenie, dzięki czemu idealnie nadaje się do różnych projektów elektrycznych.

Cechy i zalety


• Osłonięta konstrukcja chroni styki przed uszkodzeniem i nieprawidłowym ustawieniem

• Złącze męskie PCB zapewnia bezpieczne połączenie z gniazdami PCB

• Wykonane ze stopu miedzi zapewniającego lepszą przewodność i trwałość

• Metoda zakończenia lutowniczego zapewnia mocne, trwałe połączenia

• Obsługa prądu znamionowego 1,0 A dla uniwersalnych zastosowań

• Prosty proces instalacji ułatwia szybki rozwój prototypu

Zastosowania


• Służy do podłączania różnych podzespołów elektronicznych w systemach automatyki

• Idealne rozwiązanie do montażu płytek drukowanych w urządzeniach elektrycznych

• Stosowany w systemach mechanicznych wymagających niezawodnego przenoszenia mocy

• Skuteczne w środowiskach wymagających kompaktowych i wydajnych rozwiązań w zakresie okablowania

Jaki rodzaj połączenia wykorzystuje to złącze?


Produkt wykorzystuje metodę zakończenia lutowanego, która zapewnia mocne i trwałe połączenie odpowiednie do stabilnych zespołów elektronicznych.

Jak konstrukcja wpływa na jej funkcjonalność w konkretnych projektach?


Osłonięta konstrukcja zapobiega uszkodzeniom styków i nieporównaniu, zwiększając niezawodność połączeń obwodów podczas montażu i pracy.

Jakie są zalety stosowania tego złącza w zastosowaniach automatyki?


Dzięki kompaktowym rozmiarom i rozstawu 2,54 mm można go bezproblemowo zintegrować z systemami automatyki, umożliwiając wydajne i niezawodne połączenia elektryczne niezbędne do zapewnienia wydajności.
