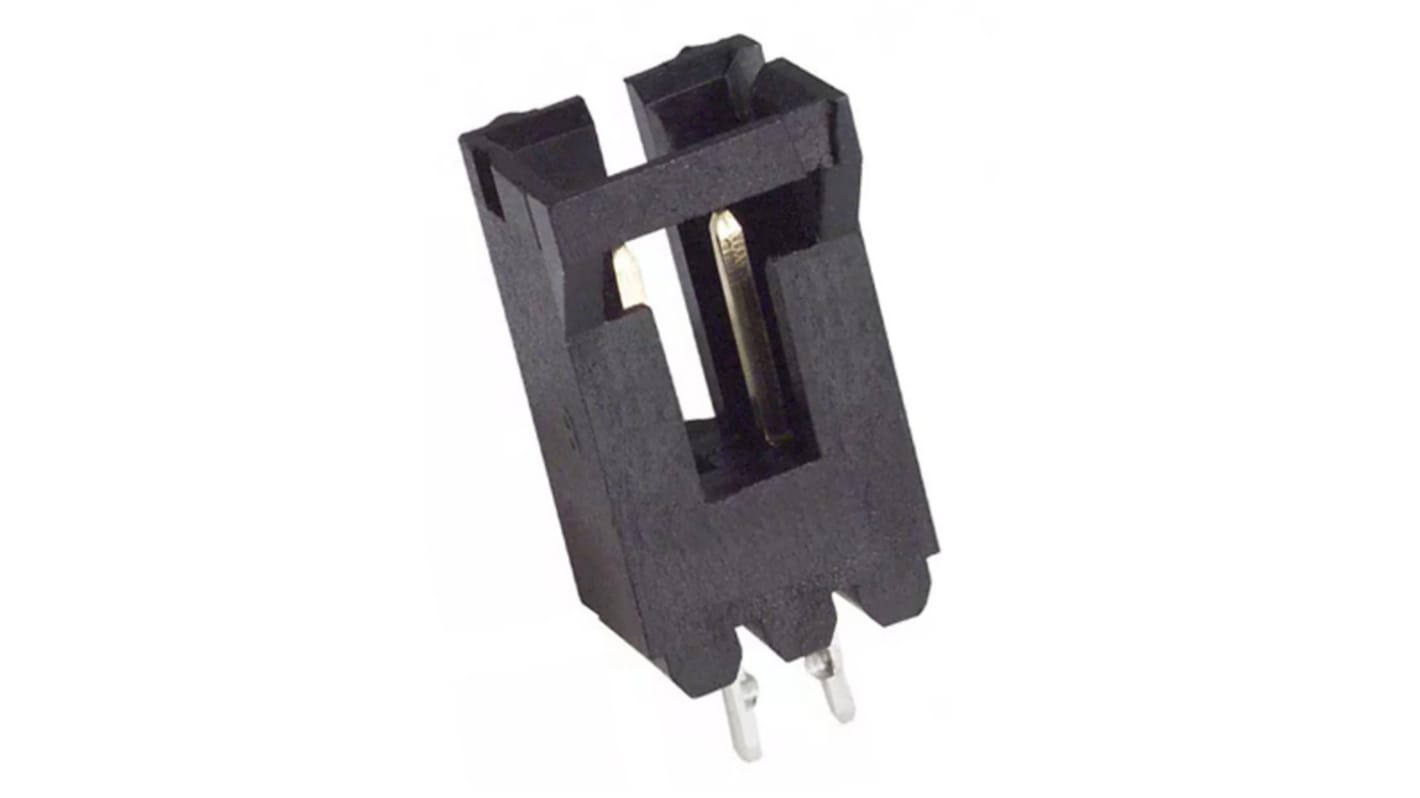

Wtyk PCB 2-pinowe raster: 2.54mm -rzędowe TE Connectivity Przewlekany 3.0A

Głowice AMPMODU Mte PCB do użytku ze złączami Mte IDC do łączenia szeregowego końcówek kablowych w wielu różnych zastosowaniach. Te hedery AMPMODU Mte są montowane na całej długości i posiadają zabezpieczenia przed niewłaściwym dopasowaniem. Zintegrowany system blokowania zapewnia bezpieczne połączenie pomiędzy hederem i gniazdem IDC. Wersje tych złączy AMPMODU PCB są dostępne z wywiniętymi ogonami retencyjnymi w celu bezpiecznego podłączenia do płytki drukowanej

• Zezwól na oszczędne zakańczanie przewodów przy użyciu złączy IDC
• możliwość łączenia kaskadowego
• Polaryzacja w celu uniknięcia nieprawidłowego krycia
• Zintegrowany mechanizm blokujący do bezpiecznego łączenia
• wersji z uchylnym szkieletem przytrzymującym, zapewniające bezpieczne mocowanie do płytki drukowanej

Te głowice AMPMODU Mte PCB są odpowiednie do przewodów zakończeniowych masy w szerokiej gamie urządzeń elektronicznych. Zastosowania obejmują komputery, telekomunikację, kopiarki, drukarki komercyjne, urządzenia, oprzyrządowanie i sprzęt do testowania, sprzęt medyczny i urządzenia do kontroli motoryzacyjnej

System AMPMODU MTE Interconnection System oferuje zarówno złącza typu przewód-płytka, jak i przewód-przewód o powierzchni 0,25 m2 technologia poczcie. System połączeń AMPMODU MTE składa się z obudowy jednorzędowej ze stykami, które są fabrycznie załadowane do centrów 0,100 [2,54]. Obudowy są wyposażone w częściowo wsunięte styki, pozostawiając odsłonięte obszary zakończeń. Końcowe umieszczenie styku można przeprowadzić automatycznie za pomocą sprzętu do aplikacji Tyco Electronics, a po jego zakończeniu ręcznie za pomocą narzędzia ręcznego Tyco Electronics z uchwytem pistoletowym. Sercem systemu jest konstrukcja styku wyporowego izolacji, która znajduje się zarówno w stykach styku wtykowego, jak i gniazdowego. Styk gniazda, dostępny w wersji standardowej lub pod wysokim ciśnieniem, Podwójne belki wspornikowe w zamkniętej „skrzynce”. Ogranicznik słupka zapobiega zakłóceniom zakończenia przewodu przez pasującą końcówkę, a także ogranicza głębokość wiązania długiego słupka, aby chronić zakończenie typu zawijania u podstawy słupka. Przedni ogranicznik styku zapobiega jego wkładaniu przed zakończeniem. Wszystkie styki są umieszczone na listwach nośnych, które są zablokowane w celu zapewnienia stabilności i dodatniego położenia podczas zakończenia. Obudowy jednorzędowe są dostępne w rozmiarach od 2 do 25. W zestawie znajdują się trzy rodzaje obudów gniazdowych: Zwykłe, polaryzowane/zatrzaskowe, żebrowane i dwa rodzaje obudów wtykowych, osłonięte z polaryzacją/zatrzaskiem i żebrowane.

System te Connectivity (te) AMPMODU MTE jest wykorzystywany w systemach połączeń międzyprzewodowych i przewodowych i można go znaleźć w wielu typach urządzeń elektronicznych, takich jak komputery, kopiarki, drukarki komercyjne, urządzenia, sprzęt medyczny i elementy sterujące do zastosowań motoryzacyjnych.

Te Możliwość podłączenia systemu połączeń AMPMODU Mte

System złączy AMPMODU Mte 2,54 mm zapewnia oszczędność kosztów i umożliwia masowe zakańczanie przewodów w zastosowaniach typu przewód-płytka i przewód-przewód. Te złącza Mte są oparte na technologii IDC (izolacyjnej zestyku), która pozwala na jednoetapowy montaż i eliminuje konieczność zdejmowania kabli, co pozwala zaoszczędzić czas i koszty. Stosując narzędzia produkcyjne, można szybko połączyć złącza Mte IDC z przewodem dyskretnym. System złączy AMPMODU Mte składa się z jednorzędowych obudów gniazdowych wstępnie wyposażonych w styki IDC i hedery PCB. Dostępne są również osłony sprzęgające, które pozwalają na podwieszenie złączy w celu utworzenia większych złączy jedno- lub dwurzędowych
