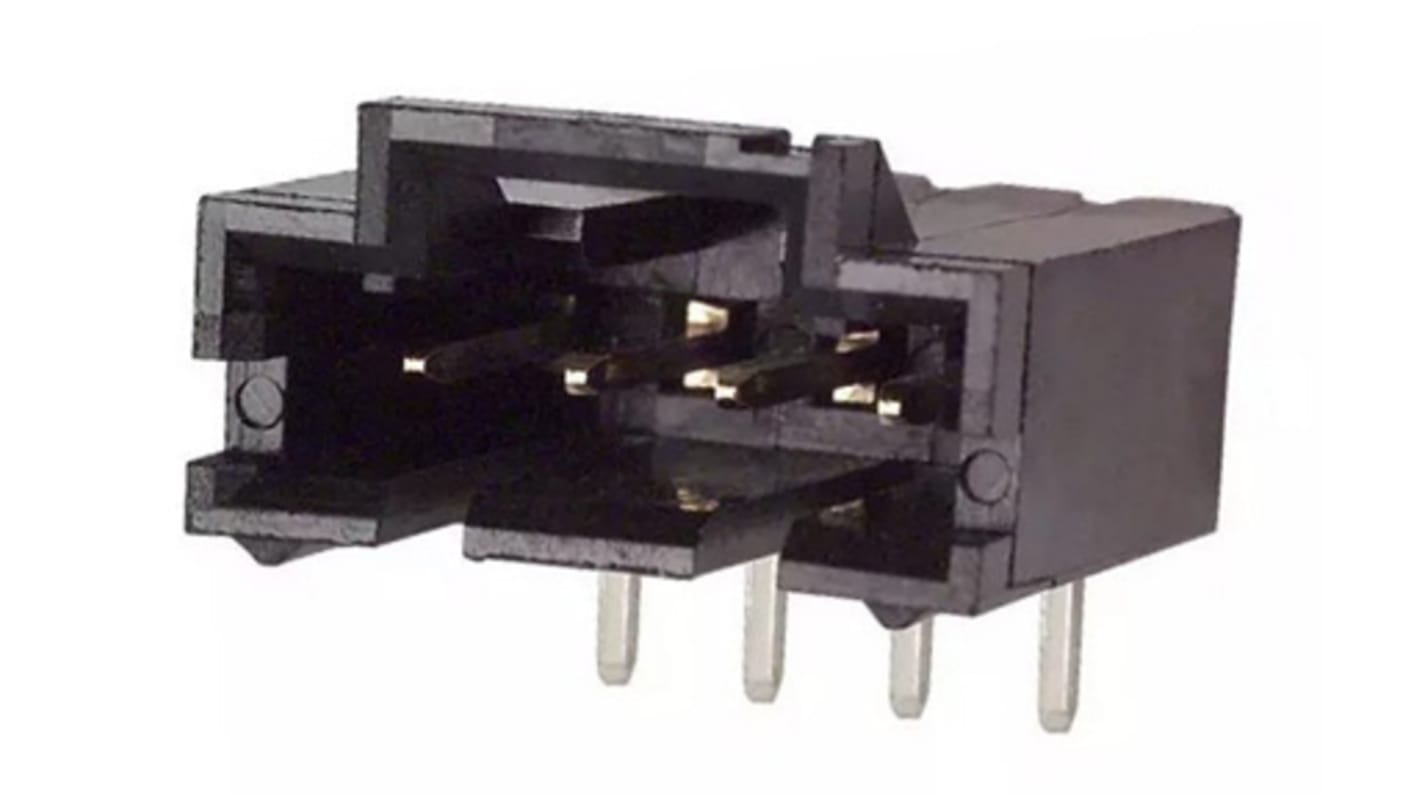

Wtyk PCB 4-pinowe raster: 2.54mm -rzędowe TE Connectivity Przepust 3.0A

Głowice PCB do montażu pod kątem prostym AMPMODU Mte do stosowania ze złączami Mte IDC do łączenia szeregowego końcówek kabli w wielu różnych zastosowaniach. Te hedery AMPMODU Mte są montowane na końcach i wyposażone w zintegrowany system zatrzaskowy, zapewniający bezpieczne połączenie ze złączem gniazda IDC. Wersje tych nagłówków AMPMODU Mte PCB są dostępne z dociskami umożliwiającymi bezpieczne połączenie z płytą główną

• Zezwól na oszczędne zakańczanie przewodów przy użyciu złączy IDC
• możliwość łączenia kaskadowego
• Zintegrowany mechanizm blokujący do bezpiecznego łączenia
• Dostępne wersje z dociskami zapewniającymi bezpieczne mocowanie płytki drukowanej

Te głowice AMPMODU Mte PCB są odpowiednie do przewodów zakończeniowych masy w szerokiej gamie urządzeń elektronicznych. Zastosowania obejmują komputery, telekomunikację, kopiarki, drukarki komercyjne, urządzenia, oprzyrządowanie i sprzęt do testowania, sprzęt medyczny i urządzenia do kontroli motoryzacyjnej

Kwadratowy system połączeń AMPMODU 0.025 [0.64] jest standardem branżowym zapewniającym połączenia międzysystemowe poziomu III i IV. Dostępne są zestawy pionowych gniazd do montażu powierzchniowego, które spełniają potrzeby opakowań poziomu II, ponieważ technologie procesowe zmieniają się od lutowania falowego po procesy ponownego montażu powierzchniowego (w podczerwieni i w fazie pary). Zespoły gniazd do montażu powierzchniowego AmpModu są dostępne w konfiguracji z dwoma pionowymi wmontowanymi pionowo. Gniazda te są dostępne w konfiguracji jedno- i dwurzędowej z odstępem linii środkowej styku równym 0,100 x 0,100 [2,54 x 2,54]. Zespoły pionowych gniazd do montażu powierzchniowego AmpModu nadal zapewniają sprawdzone funkcje i korzyści oferowane przez ich odpowiedniki do montażu przewlekanego w rodzinie produktów AMPMODU. Obudowa typu zamkniętego zapewnia wjazd na rampę odprowadzaną, co pozwala na dobre łączenie styków, praktycznie eliminując możliwość skręcania. Konstrukcja styków gniazda dwuwiązkowego w połączeniu ze złotym powlekaniem w obszarze styku zapewnia niezawodny interfejs. Powłoka cynowa na ogonach lutowniczych zwiększa również zdolność lutowania. Zastosowanie zgodnych metalowych uchwytów mocujących na zespołach gniazdek zapewnia wiele korzyści. Dociski umożliwiają prawidłowe pasowanie odprowadzeń do płyt i zapewniają ich przechowywanie przed i w trakcie przetwarzania. W przypadku platerowanego otworu przelotowego mocowania są lutowane podczas procesu rozpływowego i służą jako reduktor naprężeń dla połączeń lutowanych podczas łączenia/łączenia.

System te Connectivity (te) AMPMODU MTE jest wykorzystywany w systemach połączeń międzyprzewodowych i przewodowych i można go znaleźć w wielu typach urządzeń elektronicznych, takich jak komputery, kopiarki, drukarki komercyjne, urządzenia, sprzęt medyczny i elementy sterujące do zastosowań motoryzacyjnych.

Te Możliwość podłączenia systemu połączeń AMPMODU Mte

System złączy AMPMODU Mte 2,54 mm zapewnia oszczędność kosztów i umożliwia masowe zakańczanie przewodów w zastosowaniach typu przewód-płytka i przewód-przewód. Te złącza Mte są oparte na technologii IDC (izolacyjnej zestyku), która pozwala na jednoetapowy montaż i eliminuje konieczność zdejmowania kabli, co pozwala zaoszczędzić czas i koszty. Stosując narzędzia produkcyjne, można szybko połączyć złącza Mte IDC z przewodem dyskretnym. System złączy AMPMODU Mte składa się z jednorzędowych obudów gniazdowych wstępnie wyposażonych w styki IDC i hedery PCB. Dostępne są również osłony sprzęgające, które pozwalają na podwieszenie złączy w celu utworzenia większych złączy jedno- lub dwurzędowych
