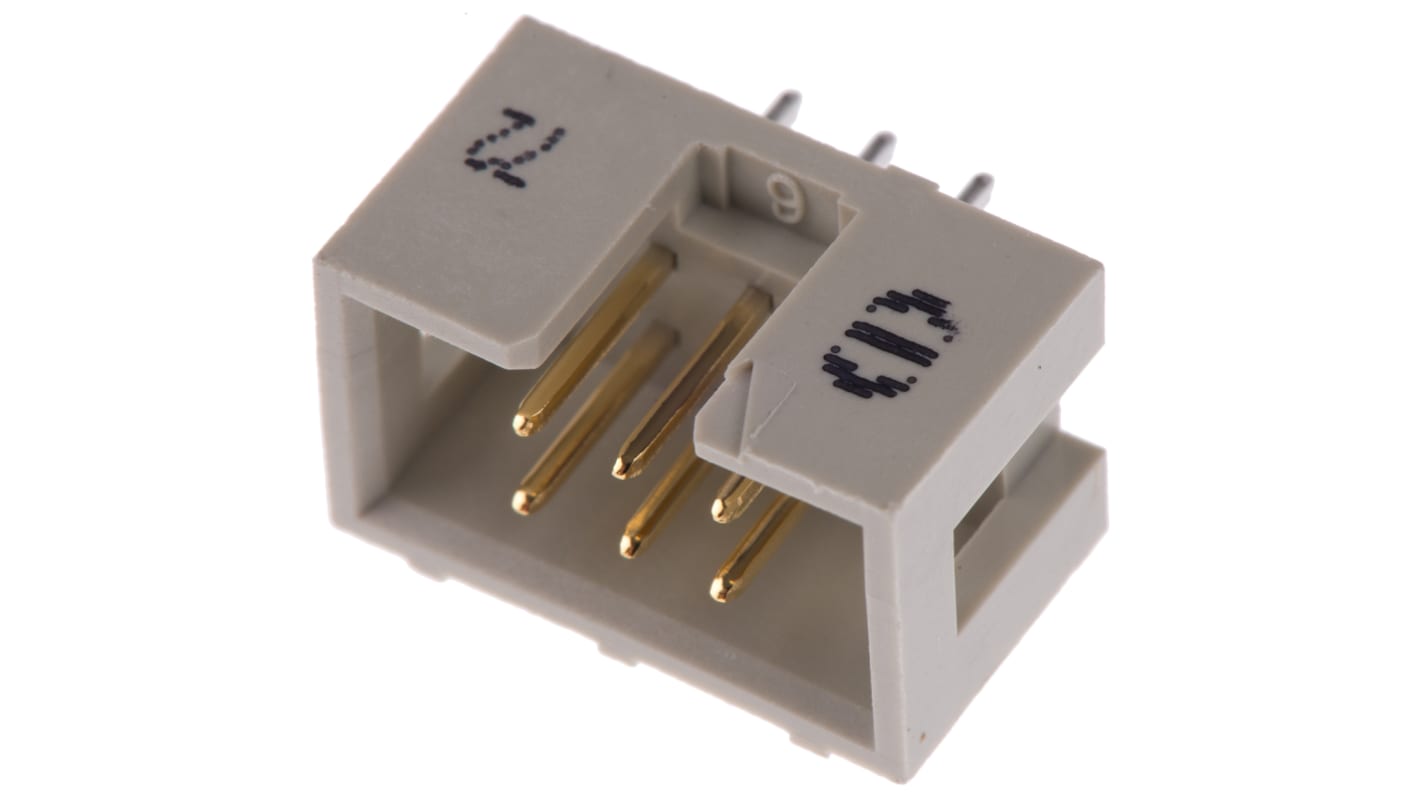

Listwa stykowa PCB 6-pinowe SEK 18 raster: 2.54 mm Prosty 2-rzędowe HARTING Otwór przelotowy 1 kV W osłonie

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 sztuka)*

5,22 zł

(bez VAT)

6,42 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 74 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 177 szt. dostępne od 30 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 - 495,22 zł
50 - 994,82 zł
100 - 2494,28 zł
250 - 4993,74 zł
500 +3,47 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
740-7105
Nr części producenta:
09185067324
Producent:
HARTING
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

HARTING

Seria

SEK 18

Typ produktu

Listwa stykowa PCB

Natężenie

1A

Rozstaw Żył

2.54mm

Liczba styków

6

Materiał obudowy

Politereftalan butylenu

Liczba rzędów

2

Orientacja

Prosty

W osłonie/Bez osłony

W osłonie

System złączy

Przewód-płytka

Typ montażu

Otwór przelotowy

Materiał styków

Stop miedzi

Pokrycie styku

Złoty

Minimalna temperatura robocza

-55°C

Typ zakończenia

Lutowie

Rozstaw rzędów

2.54mm

Rodzaj styku

Męski

Maksymalna temperatura robocza

125°C

Normy/Zatwierdzenia

No

Napięcie

1 kV

Kraj pochodzenia:
CH

Złącze płytki drukowanej serii SEK 18 firmy Harting, rozstaw 2,54 mm, 6 styków - 09185067324


Złącze złącza PCB zostało zaprojektowane z myślą o niezawodnym połączeniu w zastosowaniach elektronicznych. Urządzenie ma rozstaw 2,54 mm, co stanowi kompaktowe rozwiązanie z sześcioma stykami rozmieszczonymi w dwóch rzędach. Złącze jest osłonięte i ma prostą orientację korpusu, dzięki czemu nadaje się do montażu przez otwór. Dzięki metodom zakończenia lutowanego złącze męskie jest idealne do użytku w połączeniach przewód-płytka.

Cechy i zalety


• Osłonięta konstrukcja zapobiega nieprawidłowemu ustawieniu i zwiększa stabilność

• Prosta orientacja ułatwia montaż w obwodach

• Wielorzędowa konfiguracja maksymalizuje oszczędność miejsca na płytkach drukowanych

• Pozłacanie styków zapewnia optymalną przewodność i odporność na korozję

• Prąd znamionowy 1 A obsługuje różne zastosowania elektroniczne

• Materiał styków ze stopu miedzi zwiększa trwałość i wydajność

Zastosowania


• Służy do podłączania płytek drukowanych w systemach automatyki

• Odpowiednie do obwodów wymagających kompaktowych złączy wielorzędowych

• Skuteczne w różnych urządzeniach elektronicznych wymagających niezawodnych połączeń

• Idealny do montażu w elektrycznych panelach sterowania i maszynach

• Stosowany w zespołach mechanicznych wymagających bezpiecznych połączeń przewodów

Jakie jest znaczenie osłoniętej konstrukcji tego złącza?


Osłonięta konstrukcja minimalizuje ryzyko nieprawidłowego włożenia podczas instalacji, zapewniając bezpieczne połączenia i zmniejszając ryzyko awarii obwodu.

Jakie materiały są brane pod uwagę przy budowie, aby zapewnić skuteczne połączenie?


Styki złącza są wykonane ze stopu miedzi, który jest znany z doskonałej przewodności, a pozłacane złącze zwiększa odporność na matowanie i korozję, co zwiększa trwałość.

Jak prąd znamionowy wpływa na wybór tego złącza do niektórych zastosowań?


Dzięki prądu znamionowemu wynoszącemu 1 A nadaje się do zastosowań elektronicznych o niskim poborze mocy, dzięki czemu idealnie sprawdza się w sytuacjach, w których przestrzeń i zużycie energii są krytyczne.

Czy to złącze może być używane w aplikacjach o wysokiej częstotliwości?


Chociaż powłoka pozłacana została zaprojektowana głównie do ogólnych złączy PCB, zwiększa wydajność w zastosowaniach o umiarkowanej częstotliwości, należy ocenić zastosowanie w zastosowaniach o wysokiej częstotliwości na podstawie dodatkowych czynników, takich jak konstrukcja kabli i obwodów.
