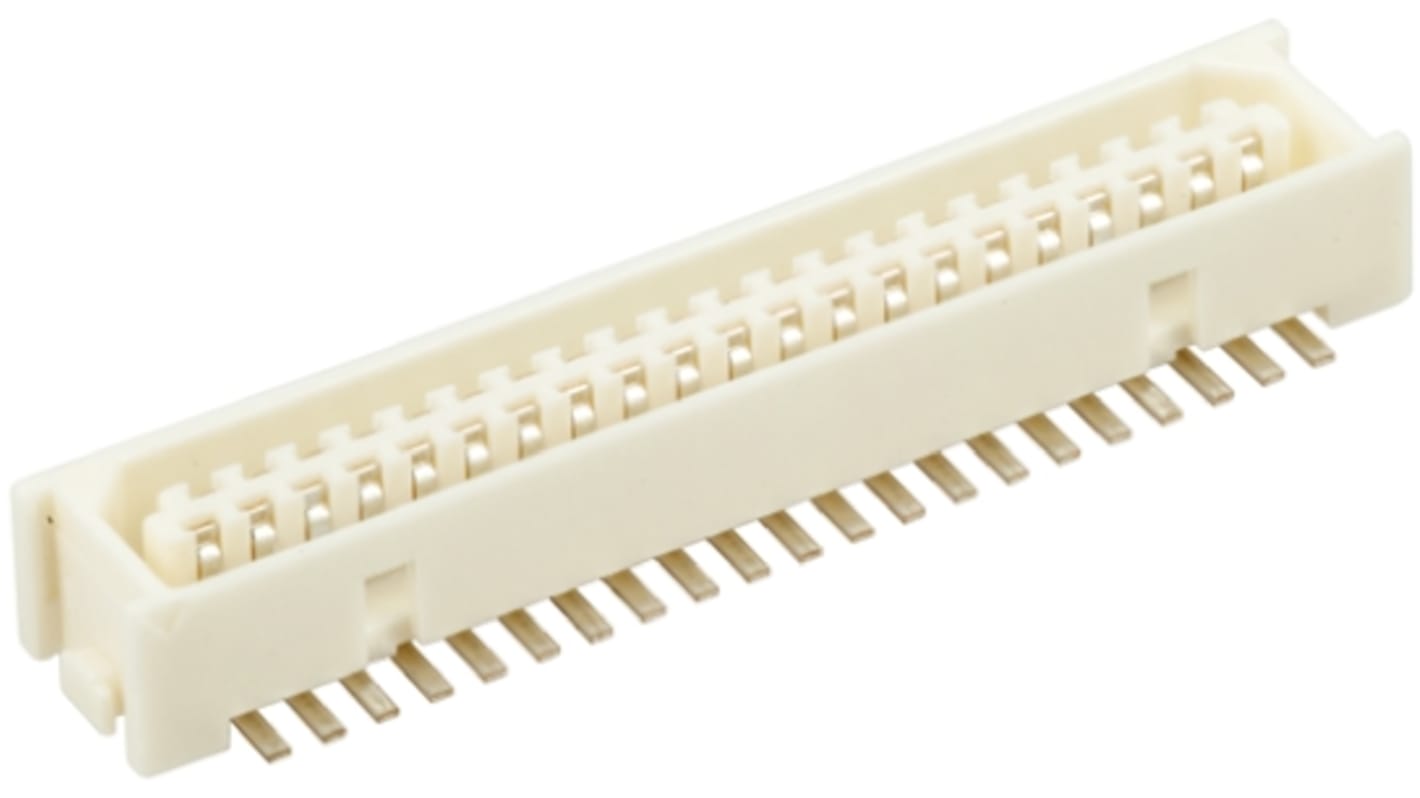

Wtyk PCB 41-pinowe raster: 1.0mm 2-rzędowe Hirose Montaż powierzchniowy 500.0mA 150.0 V.

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 5 sztuk/i)*

38,75 zł

(bez VAT)

47,65 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 23 lutego 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
5 - 457,75 zł38,75 zł
50 - 2456,364 zł31,82 zł
250 - 4955,508 zł27,54 zł
500 - 12455,076 zł25,38 zł
1250 +4,356 zł21,78 zł

*cena orientacyjna

Nr art. RS:
764-4935
Nr części producenta:
DF9C-41P-1V(20)
Producent:
Hirose
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Hirose

Seria

DF9

Raster

1.0mm

Liczba styków

41

Liczba rzędów

2

Typ obudowy

Proste

W osłonie/Bez osłony

W osłonie

Typ montażu

Montaż powierzchniowy

Układ złączy

Płytka-Płytka

Metoda zakończenia

Lutowane

Materiał styków

Stop miedzi

Pokrycie styku

Cyna

Prąd znamionowy

500.0mA

Napięcie znamionowe

150.0 V.

Kraj pochodzenia:
ID

Złącza hirose DF9 typu płytka-płytka o średnicy 1,0 mm do płyty głównej i gniazda


Złącza typu płytka-gniazdo serii DF9 zgodne ze standardem VESA (Video Electronics Standards Association) FPDI-1 (Flat Panel Display Interface) dla wyświetlaczy LCD. Złącza serii DF9 PCB są wyposażone w interfejs o kształcie trapezoidalnym, który zapobiega ich nieprawidłowemu włożeniu. Mechanizm łatwego zamykania zapewnia pewne połączenie złączy i jest wyposażony w kliknięcie dotykowe, które pozwala potwierdzić, że połączenie jest zakończone. Dostępne są wersje złączy głowicy i gniazda DF9 PCB z występami montażowymi służącymi do przytrzymywania złącza podczas zgrzewania lub ręcznego ustawiania. Złącza gniazda SMT i złączy hedera są wyposażone w metalowe łączniki, które zapewniają pewne mocowanie do płytki drukowanej i zapobiegają odrywaniu się spoin lutowanych wskutek naprężeń mechanicznych

Charakterystyka i zalety


Niewielkie rozmiary
Zgodność ze standardem VESA FPDI-1 w przypadku wyświetlaczy LCD
Pasujący interfejs w kształcie trapezoidalnym zapobiega nieprawidłowemu wprowadzeniu
Wysokość sztaplowania 4,3 mm
Mechanizm łatwego zamykania zapewnia pewne przyleganie
Zgrubienia mocujące złącze podczas lutowania
Metalowe złączki w wersji SMT do zamocowania płytek drukowanych i zabezpieczenia przed zlutowaniem

Zastosowania


Złącza serii DF9 są idealne do stosowania w wyświetlaczach LCD na urządzeniach przenośnych, terminalach POS, urządzeniach pomiarowych i innych urządzeniach przenośnych.

.



Złącze typu SMT płytka-płytka 1,0 mm - hirose DF9


Gama złączy SMT typu płytka-płytka, skok styków 1 mm, zgodność ze standardowym złączem VESA FPDI-1, zapobieganie nieprawidłowościom w instalacji, mechanizm łatwego wyszukiwania, płynne wkładanie i wyjmowanie
