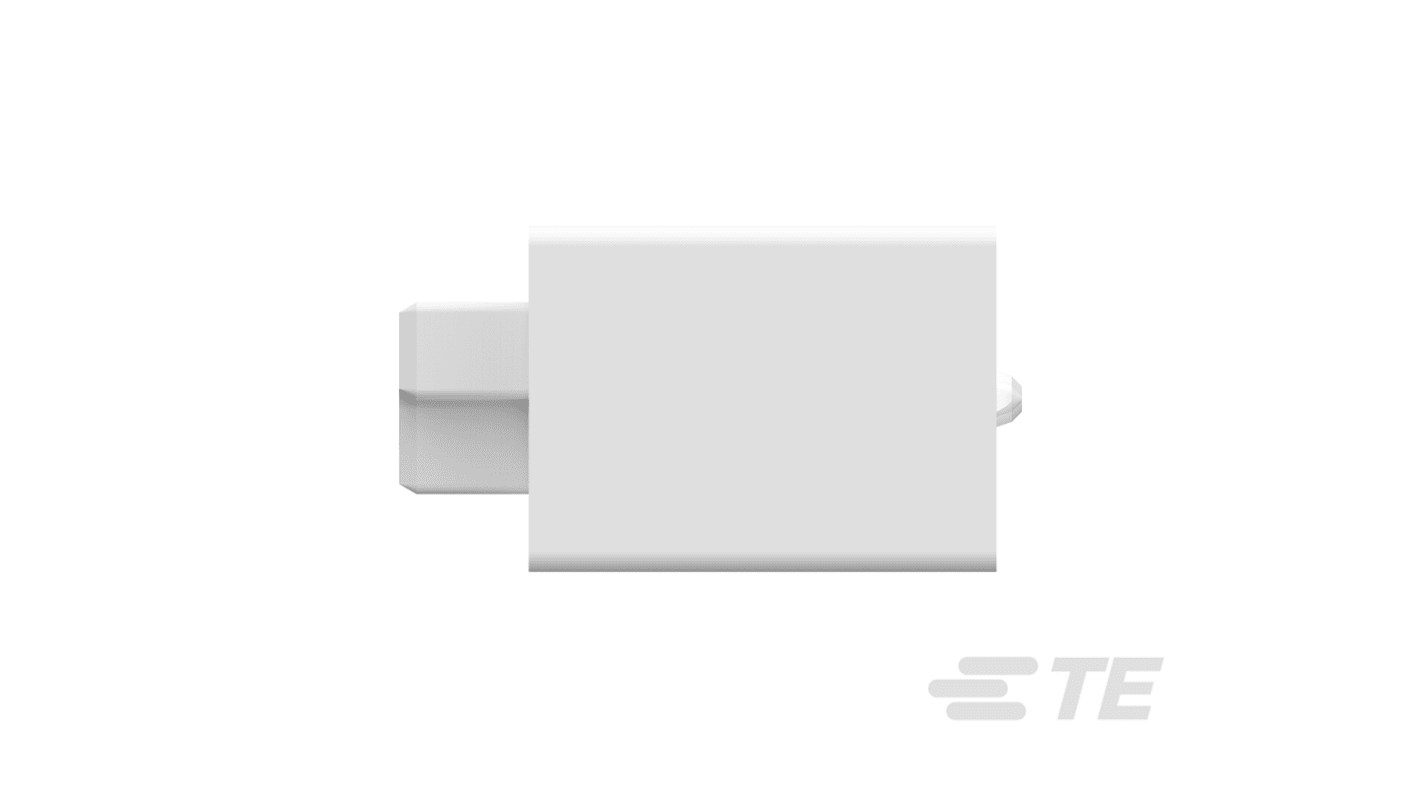

Gniazdo PCB 60 -pinowe 2 -rzędowe raster: 0.8mm typu płytka – płytka Proste SMD

Złącza Tyco Electronics 0,8mm FH do montażu powierzchniowego są przeznaczone do łączenia równoległego płytek przy użyciu złączy subminiaturowych, które spełniają wymagania przemysłu elektronicznego w zakresie opakowań o dużej gęstości. Można zaoszczędzić ponad 50% wymaganej powierzchni płyty, gdy złącza linii środkowej modelu com- są podłączone do konwencjonalnych złączy linii środkowej 1.27 [.050]. Złącza typu FH 0,8 mm idealnie nadają się do zastosowań w małych rozmiarach, takich jak komputery do notatników, podkładki pod pióra, telefony komórkowe i inne urządzenia elektroniczne wymagające miniaturowego opakowania pośredniego. Dostępne są pionowe wtyczki i gniazda do montażu na płytce. Dzięki dopasowaniu wysokości obudów wtyków i gniazd można uzyskać wysokości układania płyt od 5 [.197] do 16 [.630] (w przyrostach co 1 [.039]). Gniazda są fabrycznie wyposażone w wyjątkowe styki sprężynowe typu mieszkowego Tyco Electronics, które zapewniają niezawodne połączenie elektryczne z wtykami. Ponadto dostępne są wtyki kątowe dostosowane do standardowych gniazd.
