- Nr art. RS:
- 765-5705
- Nr części producenta:
- SSW-108-02-G-S
- Producent:
- Samtec
75 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
95 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
9,12 zł
(bez VAT)
11,22 zł
(z VAT)
Produkty | Per unit |
1 - 19 | 9,12 zł |
20 - 74 | 7,52 zł |
75 - 299 | 6,44 zł |
300 - 599 | 5,83 zł |
600 + | 5,45 zł |
- Nr art. RS:
- 765-5705
- Nr części producenta:
- SSW-108-02-G-S
- Producent:
- Samtec
Atesty i certyfikaty
- Kraj pochodzenia:
- US
Szczegółowe dane produktu
Przelotowy, 2,54 mm, kwadratowe taśmy z ogonkiem lutowniczym - seria SSW
Blacha z tworzywa sztucznego typu SSW przechodząca przez kwadratowy słupek płytki do płytki, lutowane listwy gniazd o skoku 2,54 mm i czarny izolator polimeru ciekłego. Styki PCB 2,54 mm wykonane z brązu fosforowego o grubości 0,51 μm na styku i złotych błysków na ogonie (poza numerami magazynowymi 765-5739 i 765-5786, które mają styki z cyny matowej), wykonane są z brązu fosforowego. Te płytki drukowane do płytek o średnicy 2,54 mm są dostępne w różnych konfiguracjach, w tym jedno- i dwurzędowe, proste i kątowe oraz z możliwością wyboru długości prowadnic. Zakres temperatur roboczych płytek drukowanych SSW w gniazdach przelotowych wynosi od -55 do 125°C w przypadku wersji pozłacanych i od -55 do 105°C w przypadku wersji z cyną matową.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.
Uwaga
Gniazda PCB z serii SSW do płytek z otworami kwadratowymi pasują do następujących elementów:
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.

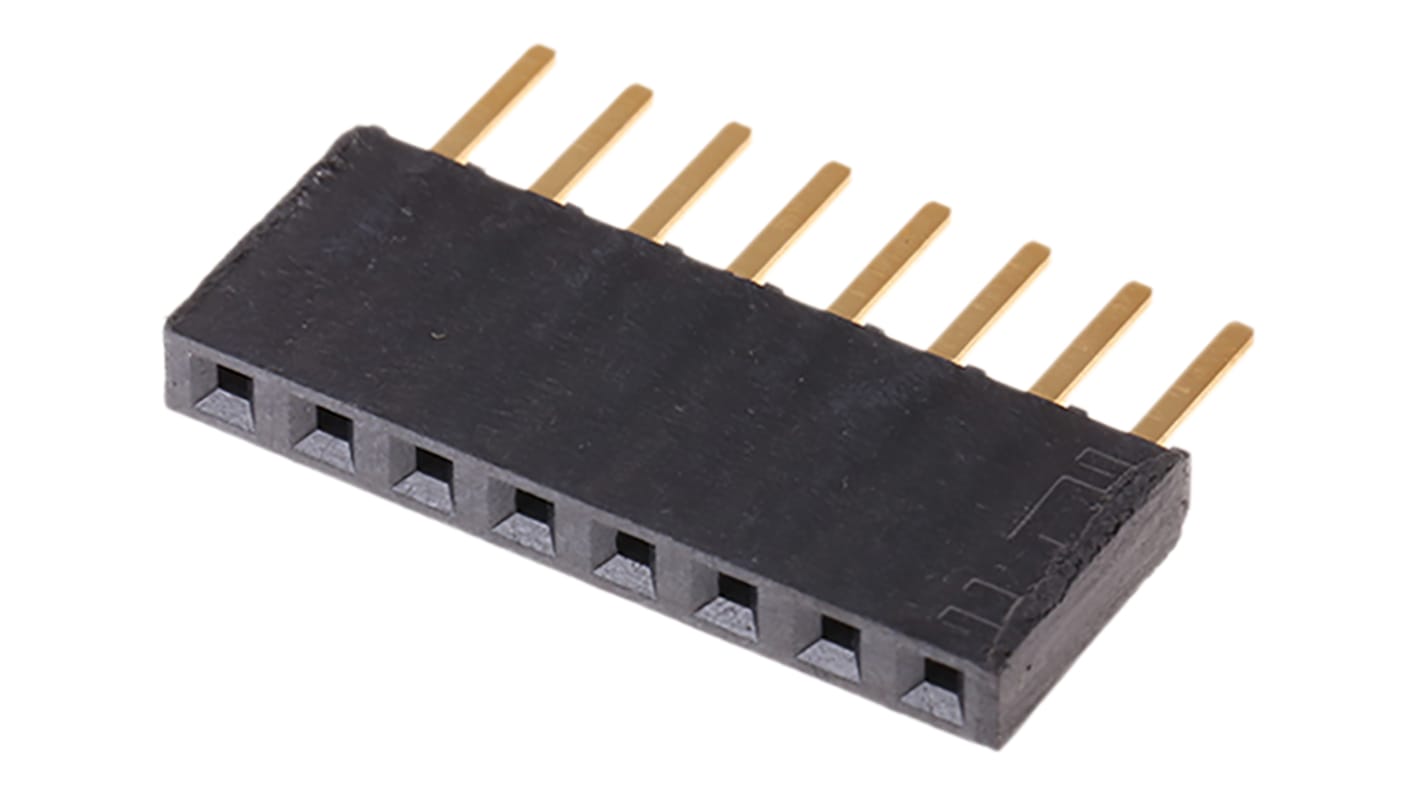

Gniazdo płytki drukowanej Samtec, rozstaw 2,54 mm, napięcie znamionowe 550 V AC – seria SSW – SSW-108-02-G-S
Chcesz podłączyć konfiguracje do montażu na płytce? Połącz je z tym gniazdem do płytek drukowanych Samtec. Dzięki podłączeniu do złącza (161-2465) można szybko układać płytki, pomijając kłopoty z obsługą kabli. Ponieważ obsługuje szybkość przesyłania danych do 8 Gb/s, urządzenie przyspiesza wykonywanie ciężkich zadań. Dzięki standardowemu rozstawowi 2,54 mm korzystanie ze złącza ze standardowymi podzespołami to kawałek tortu. Nie martw się o wadliwe połączenia, ponieważ pozłacane brązowe styki gniazda są wysoce przewodzące i odporne na korozję, aby utrzymać przepływ sygnałów.
Cechy i zalety
• Montaż przez otwór zapewniający bezpieczną instalację
• Prąd znamionowy 5,7 A do użytku w systemach o średnich obciążeniach
• Prosta orientacja ułatwiająca łączenie
• Trwałość 100 cykli połączenia zapewniająca długotrwałą wydajność
• Bezpieczne do użytku w trudnych warunkach dzięki szerokiemu zakresowi temperatur roboczych od -55°C do +125°C
• Prąd znamionowy 5,7 A do użytku w systemach o średnich obciążeniach
• Prosta orientacja ułatwiająca łączenie
• Trwałość 100 cykli połączenia zapewniająca długotrwałą wydajność
• Bezpieczne do użytku w trudnych warunkach dzięki szerokiemu zakresowi temperatur roboczych od -55°C do +125°C
Zastosowania
• Centra danych
• Produkcja napojów
• Przemysł opakowaniowy
• Produkcja napojów
• Przemysł opakowaniowy
Czy to gniazdo jest wolne od halogenów?
Tak, to gniazdo zostało zaprojektowane bez materiałów zawierających halogeny, dzięki czemu nie emituje toksycznych oparów w przypadku pożaru. Dzięki temu jest to bezpieczny wybór w środowisku pracy.
.
2,54 mm typu płytka-płytka i przewód-płytka-Samtec
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 8 |
Liczba rzędów | 1 |
Raster | 2.54mm |
Typ | Płytka - płytka |
Typ montażu | Przewlekany |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 6.9A |
Napięcie znamionowe | 550 V |
Seria | SSW |
Materiał styków | Brąz |
Pokrycie styku | Złoto |
