Gniazdo PCB 24 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Między płytkami serii CES a otworami, zamknięte wejścia z podziałką 2,54 mm. Listwy te mają niskoprofilową konstrukcję z lutownicą o grubości 3,25 mm. Elementy korpusu tych płytek serii CES do płytki PCB są wykonane z wypełnionego czarnym szklanym poliestrem, a styki wykonane są z brązu fosforowego z matowym pokryciem cyny. Zakres temperatur, w jakim mogą być używane te niskoprofilowe listwy gniazd od -55° do +105°C.
Numery części CES-1XX-01-X-S to jednorzędowe listwy gniazd
Numery części CES-1XX-01-X-D to podwójne listwy gniazd

Listwy te serii CES do płytek drukowanych o niskim profilu łączą się z następującymi urządzeniami:
Niskoprofilowe kwadratowe nagłówki z serii TLW: Patrz zazwyczaj numer magazynu 765-6168
Kwadratowe nagłówki pocztowe serii TSM: Patrz zazwyczaj numer ewidencyjny 765-6613.
Kwadratowe nagłówki z serii TSW: Patrz zazwyczaj numer magazynu 767-1044.

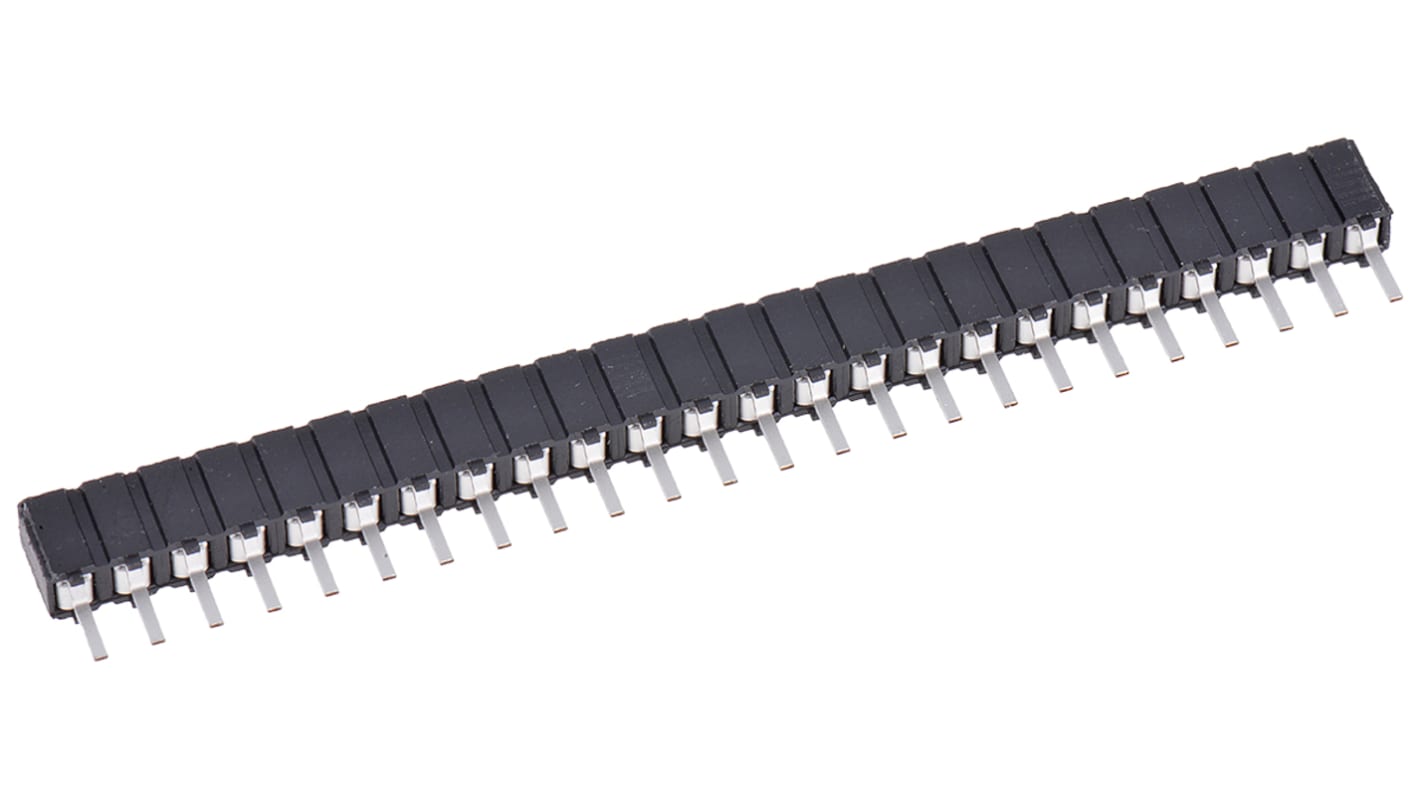

To gniazdo PCB firmy Samtec jest prostym, przelotowym złączem z 24 stykami i skokiem 2,54 mm. Jest przeznaczony do połączeń płytka-płytka w różnych zastosowaniach, oferując napięcie znamionowe 333 V i prąd znamionowy 12 A.

• Prosta orientacja korpusu ułatwiająca montaż
• Wykonany z wysokiej jakości brązu zapewniającego trwałość
• Montaż przelotowy zapewnia bezpieczne połączenie
• Jednorzędowa konstrukcja z 24 stykami dla wydajnej łączności PCB
• skok 2,54 mm dla kompatybilności ze standardowymi układami PCB

• Idealny do stosowania w urządzeniach elektronicznych wymagających bezpiecznych połączeń płytka-płytka
• Nadaje się do zastosowań, w których wymagane jest wysokie napięcie i natężenie prądu, takich jak sprzęt przemysłowy
• Zaprojektowany do użytku w środowiskach o specyficznych wymaganiach napięciowych dzięki napięciu znamionowemu 333 V

To gniazdo PCB jest przystosowane do prądu o natężeniu 12 A, dzięki czemu nadaje się do różnych zastosowań o dużej mocy.

Tak, rozstaw 2,54 mm tego złącza pozwala na łatwe dopasowanie go do standardowych projektów PCB.

Tak, solidna konstrukcja i bezpieczny montaż sprawiają, że jest to idealne rozwiązanie do zastosowań przemysłowych wymagających niezawodnych połączeń.

Tak, z napięciem znamionowym 333 V, to gniazdo PCB jest niezawodne w aplikacjach o określonych wymaganiach napięciowych.

To gniazdo PCB jest dostępne w wersji jednorzędowej z 24 stykami, zapewniając elastyczność w różnych konfiguracjach PCB.
