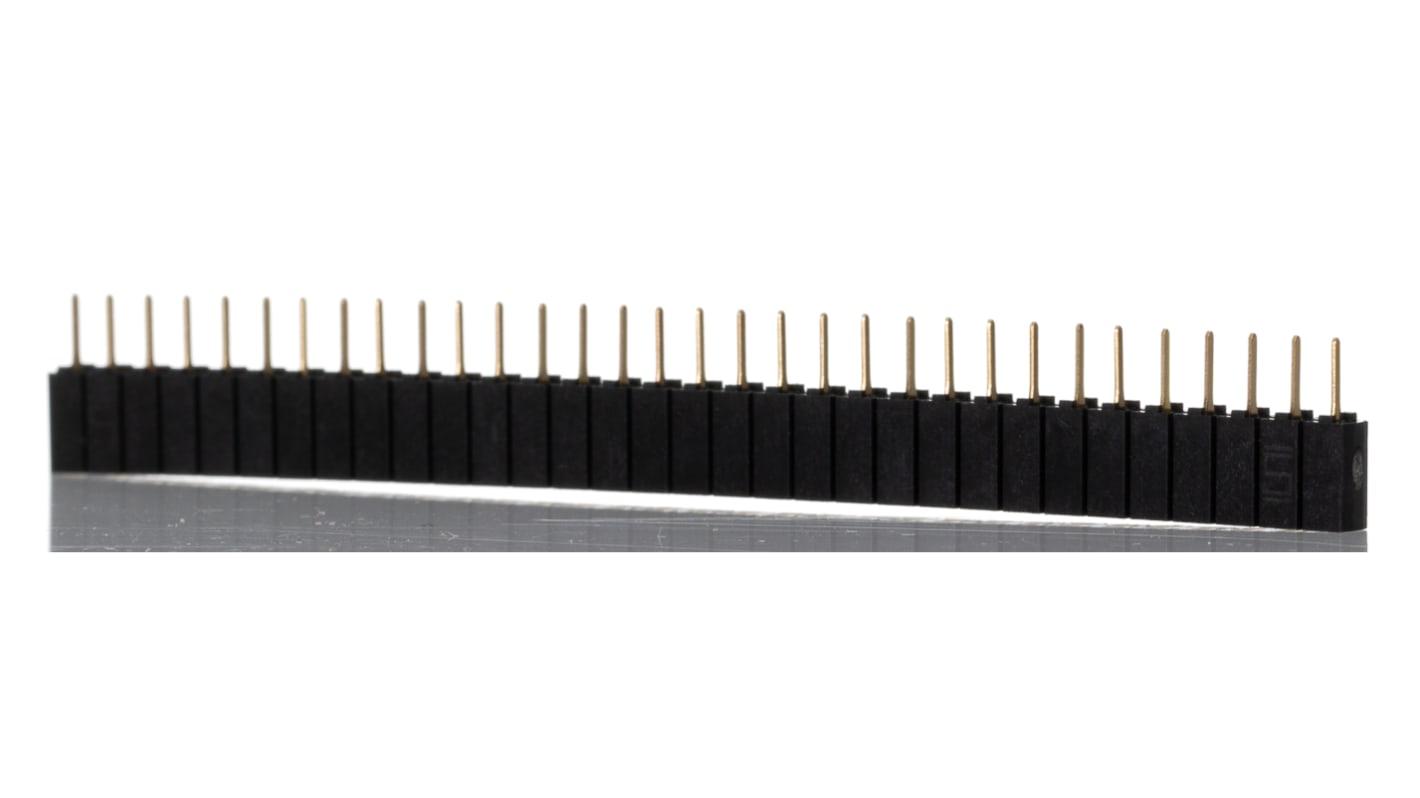

Gniazdo PCB 32 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Płyta z serii SSA do płyty przez otwory, jednorzędowe listwy gniazdowe o skoku 2,54 mm, z listwą zatrzaskową i podkładkami ustalającymi. Korpus tych gniazd PCB serii SSA wykonany jest z wysokiej temperatury, czarnego poliestru PET o wartości 94 V-O i podwójnych przesunięciu styków wykonanych z brązu fosforowego z pozłacanym pokryciem 0,25 μm. Zakres temperatur, w którym można stosować listwy gniazd od -55 do +125°C.

Te płyty z serii SSA do płyty przez otwory, jednorzędowe listwy gniazdowe będą pasować do następujących elementów:
Listwa zaciskowa terminal maszyny śrubowej serii TS - zazwyczaj numer fabryczny 765-6376.
Listwy stosowe płyt BBS - zazwyczaj numer ewidencyjny 766-6442.
Listwy stosowe płyt BBL - zazwyczaj numer ewidencyjny 766-6367.

To gniazdo PCB firmy Samtec jest wysokiej jakości komponentem przeznaczonym do różnych zastosowań. Dzięki prądowi znamionowemu 12 A i napięciu znamionowemu 1 kV, to gniazdo przelotowe jest niezawodne w połączeniach płytka-płytka. Prosta orientacja i metoda lutowania ułatwiają integrację z różnymi aplikacjami.

• Prosta orientacja korpusu ułatwiająca montaż
• 32 styki w układzie jednorzędowym dla płynnej konfiguracji
• skok 2,54 mm zapewnia kompatybilność ze standardowymi płytami
• Wysoki prąd znamionowy 12 A zapewnia niezawodne działanie

• Idealny do stosowania w systemach automatyki i elektroniki
• Odpowiedni do zastosowań wysokonapięciowych w przemyśle elektrycznym
• Może być używany do połączeń płytka-płytka w konfiguracjach mechanicznych

Tak, gniazdo PCB ma wysoką obciążalność prądową 12A.

Tak, to gniazdo jest przeznaczone do zastosowań typu board-to-board.

Tak, rozstaw 2,54 mm sprawia, że jest on kompatybilny ze standardowymi płytami.

Tak, z napięciem znamionowym 1 kV, jest niezawodny w konfiguracjach wysokonapięciowych.

Prąd znamionowy tego gniazda wynosi 12 A.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
