Układ interfejsów analogowych, zastosowanie: Akwizycja sygnałów bipotencjalnych, sportowe monitory tętna, urządzenia
- Nr art. RS:
- 168-4897
- Nr części producenta:
- AD8233ACBZ-R7
- Producent:
- Analog Devices
Produkt wycofany
- Nr art. RS:
- 168-4897
- Nr części producenta:
- AD8233ACBZ-R7
- Producent:
- Analog Devices
Atesty i certyfikaty
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu

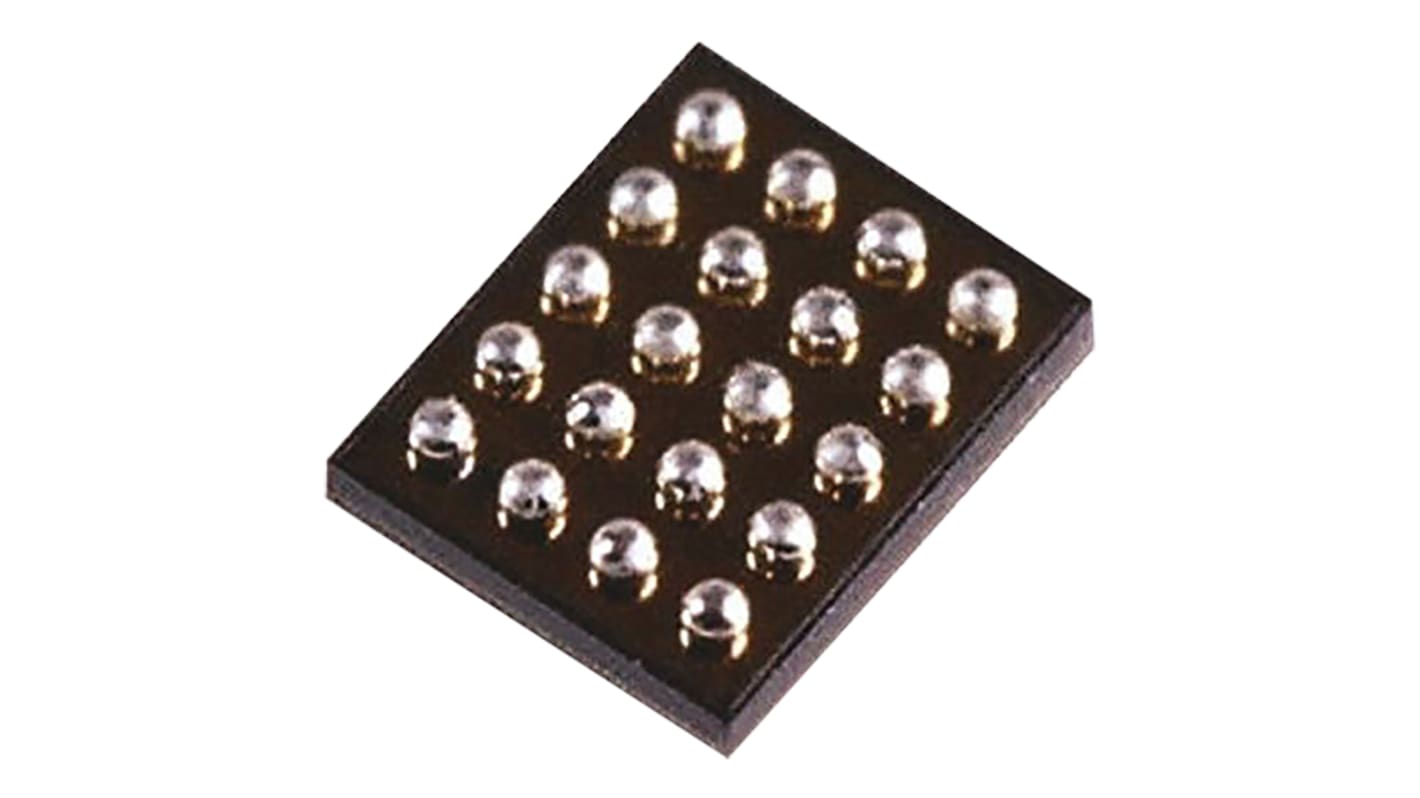

Ad823x Czujnik tętna - przód
Urządzenia AD823x są zintegrowanymi blokami kondycjonującymi sygnały EKG i innych zastosowań pomiarów czynnościowych. Są one przeznaczone do pobierania, wzmacniania i filtrowania małych sygnałów biooperacyjnych w obecności szumów otoczenia, takich jak wywołane ruchem lub zdalnym rozmieszczeniem elektrod.
Całkowicie zintegrowany, jednoodprowadzeniowy, elektrokardiogram (EKG) na płycie czołowej
Współczynnik tłumienia sygnału we wspólnym trybie: 80 dB (dc do 60 Hz)
konfiguracje z 2 lub 3 elektrodami
Wysokie wzmocnienie sygnału (G = 100) z możliwością blokowania DC
2-biegunowy regulowany filtr dolnoprzepustowy
Dopuszczalne do ±300 mV potencjału półkomórkowego
Funkcja szybkiego przywracania poprawia osadzanie się filtrów
Wykrywanie włączenia/wyłączenia odprowadzeń AC/DC
Wzmacniacz układu napędu na prawą nogę (RLD)
Zintegrowany bufor referencyjny generuje wirtualne podłoże
Nieprzypisany wzmacniacz operacyjny do opcjonalnego 3-stykowego regulowanego filtra dolnoprzepustowego
Wyjście rail-to-rail
Wewnętrzny filtr RFI
pin wyłączenia
ocena ESD modelu ciała ludzkiego o napięciu 8kV (HBM)
Zasilanie: Od +2,0V do +3,5V DC ( AD8232 ), od +1,7V do +3,5Vdc ( AD8233 )
Prąd zasilania spoczynkowego: 170μA ( AD8232 ), 50μA ( AD8233 )
Współczynnik tłumienia sygnału we wspólnym trybie: 80 dB (dc do 60 Hz)
konfiguracje z 2 lub 3 elektrodami
Wysokie wzmocnienie sygnału (G = 100) z możliwością blokowania DC
2-biegunowy regulowany filtr dolnoprzepustowy
Dopuszczalne do ±300 mV potencjału półkomórkowego
Funkcja szybkiego przywracania poprawia osadzanie się filtrów
Wykrywanie włączenia/wyłączenia odprowadzeń AC/DC
Wzmacniacz układu napędu na prawą nogę (RLD)
Zintegrowany bufor referencyjny generuje wirtualne podłoże
Nieprzypisany wzmacniacz operacyjny do opcjonalnego 3-stykowego regulowanego filtra dolnoprzepustowego
Wyjście rail-to-rail
Wewnętrzny filtr RFI
pin wyłączenia
ocena ESD modelu ciała ludzkiego o napięciu 8kV (HBM)
Zasilanie: Od +2,0V do +3,5V DC ( AD8232 ), od +1,7V do +3,5Vdc ( AD8233 )
Prąd zasilania spoczynkowego: 170μA ( AD8232 ), 50μA ( AD8233 )
RS Kody produktów
Analogowy przedni koniec (AFE), urządzenia analogowe
Dane techniczne
Atrybut | Parametr |
---|---|
Zastosowanie | Akwizycja sygnałów bipotencjalnych, sportowe monitory tętna, urządzenia peryferyjne do gier, przenośne urządzenia EKG, indywidualne i zdalne monitory medyczne |
Liczba przetworników A/C | 1 |
Rozdzielczość | 14 bitów |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | WLCSP |
Liczba styków | 20 |
Typ zasilania | Pojedyncze |
Wymiary | 2.08 x 1.74 x 0.33mm |
Wysokość | 0.33mm |
Długość | 2.08mm |
Maksymalne robocze napięcie zasilania | 3,5 V |
Minimalne robocze napięcie zasilania | 1,7 V |
Maksymalna temperatura robocza | +85°C |
Minimalna temperatura robocza | -40°C |
Szerokość | 1.74mm |
