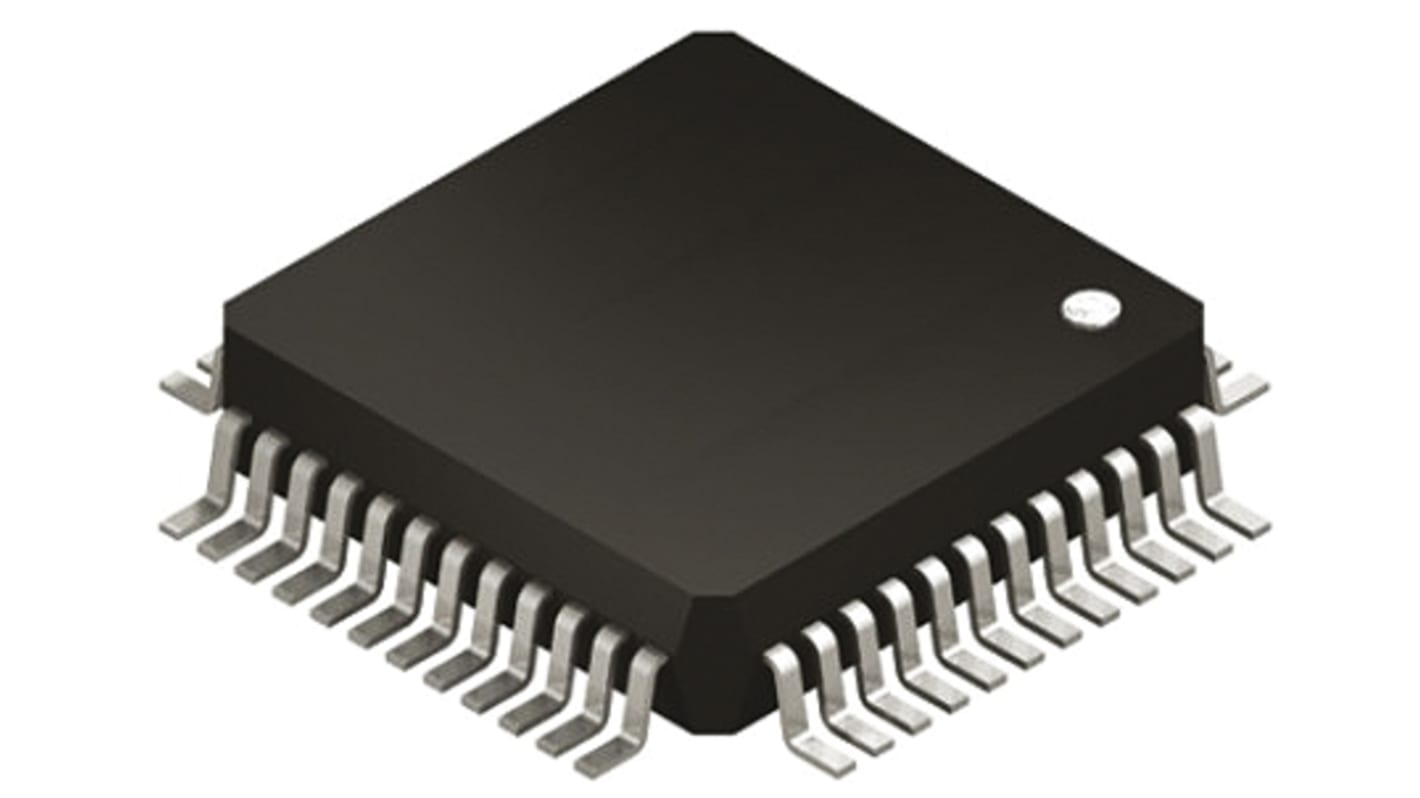

Konwerter Resolver / Digital, 16 bitów, wej: Różnicowe, Złącze równoległe, szeregowe, 156,25 obr./s, 20kHz, 48-Pin, LQFP
- Nr art. RS:
- 819-7360
- Nr części producenta:
- AD2S1210CSTZ
- Producent:
- Analog Devices
Produkt wycofany
- Nr art. RS:
- 819-7360
- Nr części producenta:
- AD2S1210CSTZ
- Producent:
- Analog Devices
Atesty i certyfikaty
Szczegółowe dane produktu
Synchronizacja/naprawianie z konwerterami cyfrowymi, urządzeniami analogowymi
Przetwornica przelicznika na cyfrowy lub synchroniczny na cyfrowy jest przetwornikiem, który przekształca położenie kątowe i/lub prędkość obrotową wałka na cyfrowy sygnał wyjściowy. Dostarczają one sygnałów proporcjonalnych do sinusoidalnego i/lub kosmosu kąta i/lub prędkości wału.
Przetworniki analogowo-cyfrowe - urządzenia analogowe
Przetworniki analogowo-cyfrowe konwertują analogowe sygnały elektryczne do celów przetwarzania danych. Urządzenia analogowe to największy w branży asortyment przetworników A/D, od których projektanci zależy niezawodność w najbardziej niesprzyjających warunkach, zarówno na Ziemi, jak i w przestrzeni.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Rozdzielczość | 16 bitów |
| Dokładność | ±2.5arcmin |
| Typ sygnału wejściowego | Różnicowe |
| Typ interfejsu cyfrowego | Złącze równoległe, szeregowe |
| Typowa szybkość śledzenia | 156,25 obr./s |
| Typowa częstotliwość odniesienia | 20kHz |
| Wyjście prędkości | Tak |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | LQFP |
| Liczba styków | 48 |
| Typ zasilania | Pojedyncze |
| Typowe napięcie pojedynczego zasilania | 4,75 → 5,25 V |
| Wymiary | 7.2 x 7.2 x 1.45mm |
| Długość | 7.2mm |
| Maksymalna temperatura robocza | +125°C |
| Szerokość | 7.2mm |
| Wysokość | 1.45mm |
| Minimalna temperatura robocza | -40°C |
