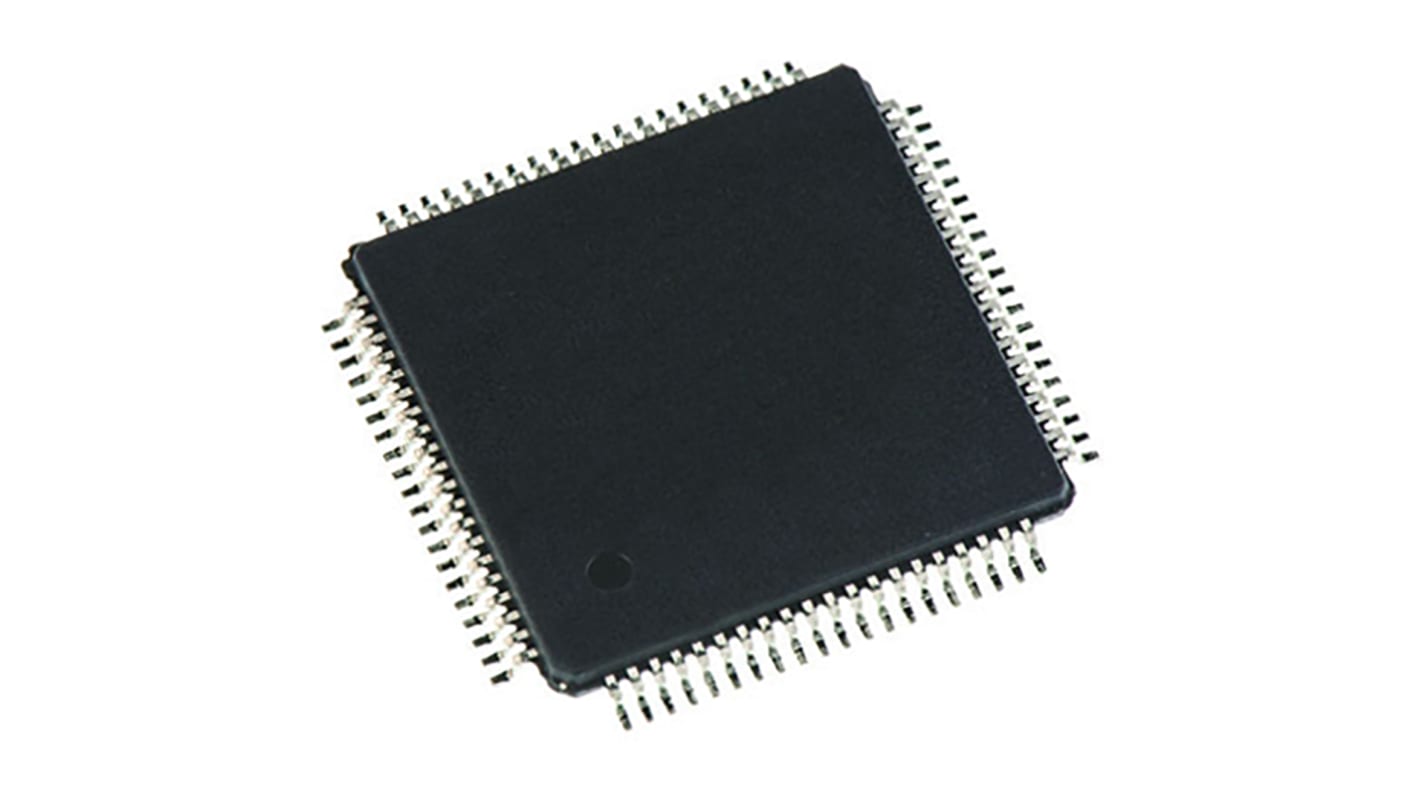

Mikrokontroler Renesas Electronics RL78/G13 LFQFP 80-pinowy Montaż powierzchniowy RL78 384 kB 16bit 32MHz RAM:24 kB
- Nr art. RS:
- 122-5506
- Nr części producenta:
- R5F101MKAFB#V0
- Producent:
- Renesas Electronics
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
- Nr art. RS:
- 122-5506
- Nr części producenta:
- R5F101MKAFB#V0
- Producent:
- Renesas Electronics
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Renesas Electronics | |
| Rodzina układów | RL78/G13 | |
| Typ opakowania | LFQFP | |
| Typ montażu | Montaż powierzchniowy | |
| Liczba styków | 80 | |
| Rdzeń procesora | RL78 | |
| Szerokość magistrali danych | 16bit | |
| Rozmiar pamięci programów | 384 kB | |
| Maksymalna częstotliwość | 32MHz | |
| Wielkość pamięci RAM | 24 kB | |
| Kanały USB | 0 | |
| Liczba modułów PWM | 0 | |
| Typowe robocze napięcie zasilania | 1,6 → 5,5 V | |
| Długość | 12mm | |
| Przetworniki A/C | 1 (17 x 8 bitów/17 x 10 bitów) | |
| Minimalna temperatura robocza | -40°C | |
| Wymiary | 12 x 12 x 1.4mm | |
| Architektura zestawu instrukcji | CISC | |
| Liczba przetworników A/C | 1 | |
| Typ pamięci programu | Flash | |
| Maksymalna temperatura robocza | +85°C | |
| Wysokość | 1.4mm | |
| Szerokość | 12mm | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Renesas Electronics | ||
Rodzina układów RL78/G13 | ||
Typ opakowania LFQFP | ||
Typ montażu Montaż powierzchniowy | ||
Liczba styków 80 | ||
Rdzeń procesora RL78 | ||
Szerokość magistrali danych 16bit | ||
Rozmiar pamięci programów 384 kB | ||
Maksymalna częstotliwość 32MHz | ||
Wielkość pamięci RAM 24 kB | ||
Kanały USB 0 | ||
Liczba modułów PWM 0 | ||
Typowe robocze napięcie zasilania 1,6 → 5,5 V | ||
Długość 12mm | ||
Przetworniki A/C 1 (17 x 8 bitów/17 x 10 bitów) | ||
Minimalna temperatura robocza -40°C | ||
Wymiary 12 x 12 x 1.4mm | ||
Architektura zestawu instrukcji CISC | ||
Liczba przetworników A/C 1 | ||
Typ pamięci programu Flash | ||
Maksymalna temperatura robocza +85°C | ||
Wysokość 1.4mm | ||
Szerokość 12mm | ||
RL78/G13, 16-bitowe mikrokontrolery, 256 kB/384 kB/512 kB Flash, Renesas Electronics
RL78 Renesas Electronics to nowa generacja rodziny mikrokontrolerów, które łączą Advanced funkcje zarówno rodzin 78K, jak i R8C, zapewniając niski pobór mocy (66uA/MHz) i wysoką wydajność (41MIPS @ 32MHz).
RL78 jest oparty na 16-bitowej architekturze CISC z bogatą funkcjonalnością analogową. Linia platformowa będzie obejmowała urządzenia ogólnego przeznaczenia, ekrany LCD i numery ASSP, w tym mikrokontrolery oświetlenia i samochodowe.
Urządzenie RL78 zostało zaprojektowane specjalnie do zastosowań wymagających bardzo niskiego poboru mocy, umożliwiając klientom budowanie kompaktowych i energooszczędnych systemów przy niższych kosztach.
Oprócz precyzyjnego (±1%) oscylatora wbudowanego w chip, który umożliwia pracę procesora 32 MHz i innych standardowych funkcji wbudowanych w chipie RL78/G13, mikrokontrolery RL78/G14 pomnażają, rozdzielają i mnożą instrukcje umożliwiające szybsze Faster Przetwarzania niż RL78/G13, a także funkcje z rodziny R8C z sprawdzonymi rekordami torów, takimi jak RD/RG/RJ, kontroler transferu danych i kontroler systemowy, a także pomaga w tworzeniu mniejszych kosztów i w tworzeniu połączeń, a także w tworzeniu mniejszych kosztów.
RL78 jest oparty na 16-bitowej architekturze CISC z bogatą funkcjonalnością analogową. Linia platformowa będzie obejmowała urządzenia ogólnego przeznaczenia, ekrany LCD i numery ASSP, w tym mikrokontrolery oświetlenia i samochodowe.
Urządzenie RL78 zostało zaprojektowane specjalnie do zastosowań wymagających bardzo niskiego poboru mocy, umożliwiając klientom budowanie kompaktowych i energooszczędnych systemów przy niższych kosztach.
Oprócz precyzyjnego (±1%) oscylatora wbudowanego w chip, który umożliwia pracę procesora 32 MHz i innych standardowych funkcji wbudowanych w chipie RL78/G13, mikrokontrolery RL78/G14 pomnażają, rozdzielają i mnożą instrukcje umożliwiające szybsze Faster Przetwarzania niż RL78/G13, a także funkcje z rodziny R8C z sprawdzonymi rekordami torów, takimi jak RD/RG/RJ, kontroler transferu danych i kontroler systemowy, a także pomaga w tworzeniu mniejszych kosztów i w tworzeniu połączeń, a także w tworzeniu mniejszych kosztów.
Uwaga
Pamięć Flash danych nie jest montowana.
.
Rodzina mikrokontrolerów RL78, Renesas Electronics
