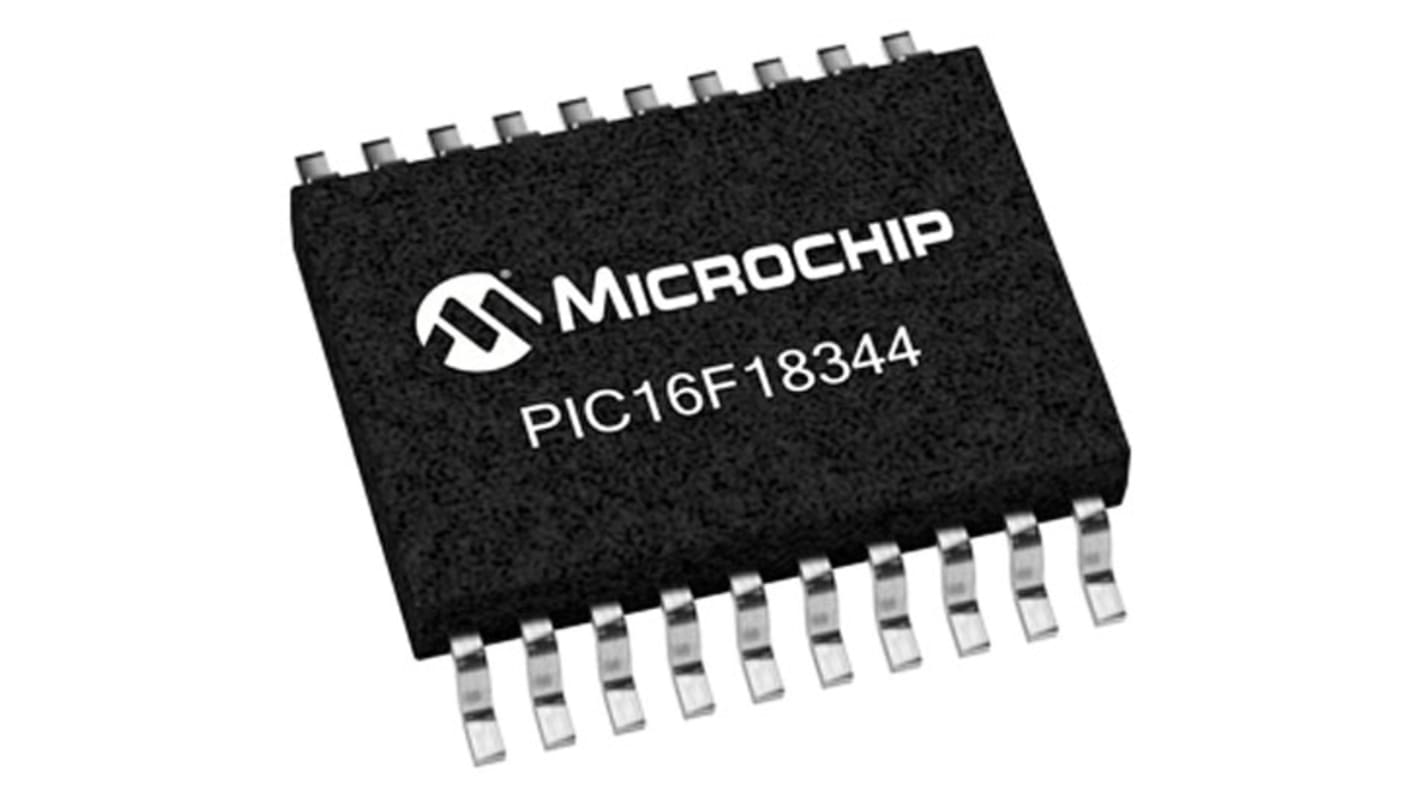

Mikrokontroler Microchip PIC18F SSOP 20-pinowy Montaż powierzchniowy PIC 7 kB 8bit CAN: 32MHz RAM:4,096 kB Ethernet:
- Nr art. RS:
- 126-2154
- Nr części producenta:
- PIC16F18344-I/SS
- Producent:
- Microchip
3812 W magazynie, dostawa w ciągu 4 dni roboczych UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Cena netto za szt. (opak. á 5)
4,90 zł
(bez VAT)
6,02 zł
(z VAT)
Produkty | Za jednostkę | Za opakowanie* |
|---|---|---|
| 5 - 20 | 4,90 zł | 24,48 zł |
| 25 - 95 | 4,76 zł | 23,81 zł |
| 100 + | 4,56 zł | 22,82 zł |
*cena za opakowanie
- Nr art. RS:
- 126-2154
- Nr części producenta:
- PIC16F18344-I/SS
- Producent:
- Microchip
Atesty i certyfikaty
Szczegółowe dane produktu
Mikrokontrolery PIC16F18324/18344 8-bitowe
Mikrokontrolery PIC16F18324/18344 są wyposażone w analogowe, niezależne od rdzeni urządzenia peryferyjne i urządzenia peryferyjne do komunikacji, w połączeniu z technologią Extreme Low Power (XLP) do szerokiego zakresu zastosowań ogólnych i zastosowań MCU o niskim poborze mocy. Funkcja Peripheral Pin Select (PPS) umożliwia mapowanie styków podczas korzystania z cyfrowych urządzeń peryferyjnych (CLC, CWG, CCP, PWM i komunikacji) w celu zwiększenia elastyczności projektowania aplikacji.
Zaawansowany rdzeń średniej klasy z 49 instrukcjami, 16 poziomami stosu
Pamięć programu Flash 7 KB z możliwością samodzielnego odczytu/zapisu
256B EEPROM
Tryb bezczynności i tryb niskiego poboru mocy
Funkcja wyłączania modułu peryferiów (PMD)
Funkcja wyboru styków peryferiów (PPS)
2 x 10-bitowe PWM
4 x przechwytywanie, porównanie, PWM (CCP)
2 x generator krzywych uzupełniających (CWG)
Oscylator sterowany numerycznie (NCO)
4x konfigurowalny sterownik logiczny (CLC)
15-kanałowy, 10-bitowy przetwornik analogowo-cyfrowy (21-kanałowy w modelu PIC16F18344)
5-bitowy przetwornik C/A
2 x komparator
Interfejs SPI/I2C i EUSART
4 x 8-bitowe zegary i 3 x 16-bitowy zegar
Rozszerzony timer kontrolny (WDT)
Ulepszone włączanie i wyłączanie zasilania
Wyzerowanie zegara czasu wolnego zasilania i programowalne skasowanie brązowe wyłączenia
Szeregowe programowanie wewnątrzukładowe (ICSP)
Pamięć programu Flash 7 KB z możliwością samodzielnego odczytu/zapisu
256B EEPROM
Tryb bezczynności i tryb niskiego poboru mocy
Funkcja wyłączania modułu peryferiów (PMD)
Funkcja wyboru styków peryferiów (PPS)
2 x 10-bitowe PWM
4 x przechwytywanie, porównanie, PWM (CCP)
2 x generator krzywych uzupełniających (CWG)
Oscylator sterowany numerycznie (NCO)
4x konfigurowalny sterownik logiczny (CLC)
15-kanałowy, 10-bitowy przetwornik analogowo-cyfrowy (21-kanałowy w modelu PIC16F18344)
5-bitowy przetwornik C/A
2 x komparator
Interfejs SPI/I2C i EUSART
4 x 8-bitowe zegary i 3 x 16-bitowy zegar
Rozszerzony timer kontrolny (WDT)
Ulepszone włączanie i wyłączanie zasilania
Wyzerowanie zegara czasu wolnego zasilania i programowalne skasowanie brązowe wyłączenia
Szeregowe programowanie wewnątrzukładowe (ICSP)
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Rodzina układów | PIC18F |
| Typ opakowania | SSOP |
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 20 |
| Rdzeń procesora | PIC |
| Szerokość magistrali danych | 8bit |
| Rozmiar pamięci programów | 7 kB |
| Maksymalna częstotliwość | 32MHz |
| Wielkość pamięci RAM | 4,096 kB |
| Kanały USB | 0 |
| Liczba modułów PWM | 1 x 10 bit |
| Liczba kanałów SPI | 1 |
| Liczba kanałów USART | 1 |
| Liczba kanałów UART | 1 |
| Typowe robocze napięcie zasilania | 2,3 → 5,5 V |
| Liczba kanałów I2C | 1 |
| Liczba kanałów CAN | 0 |
| Maksymalna liczba kanałów Ethernet | 0 |
| Modulacja czasu trwania impulsu | 1 (2 x 10 bitów) |
| Wymiary | 7.5 x 5.6 x 1.85mm |
| Liczba przetworników A/C | 1 |
| Architektura zestawu instrukcji | RISC |
| Minimalna temperatura robocza | -40°C |
| Szerokość | 5.6mm |
| Maksymalna temperatura robocza | +85°C |
| Wysokość | 1.85mm |
| Przetworniki A/C | 21 x 10 bitów |
| Długość | 7.5mm |
| Liczba kanałów Ethernet | 0 |
| Typ pamięci programu | Flash |
| Liczba kanałów PCI | 0 |
| Liczba kanałów LIN | 1 |
