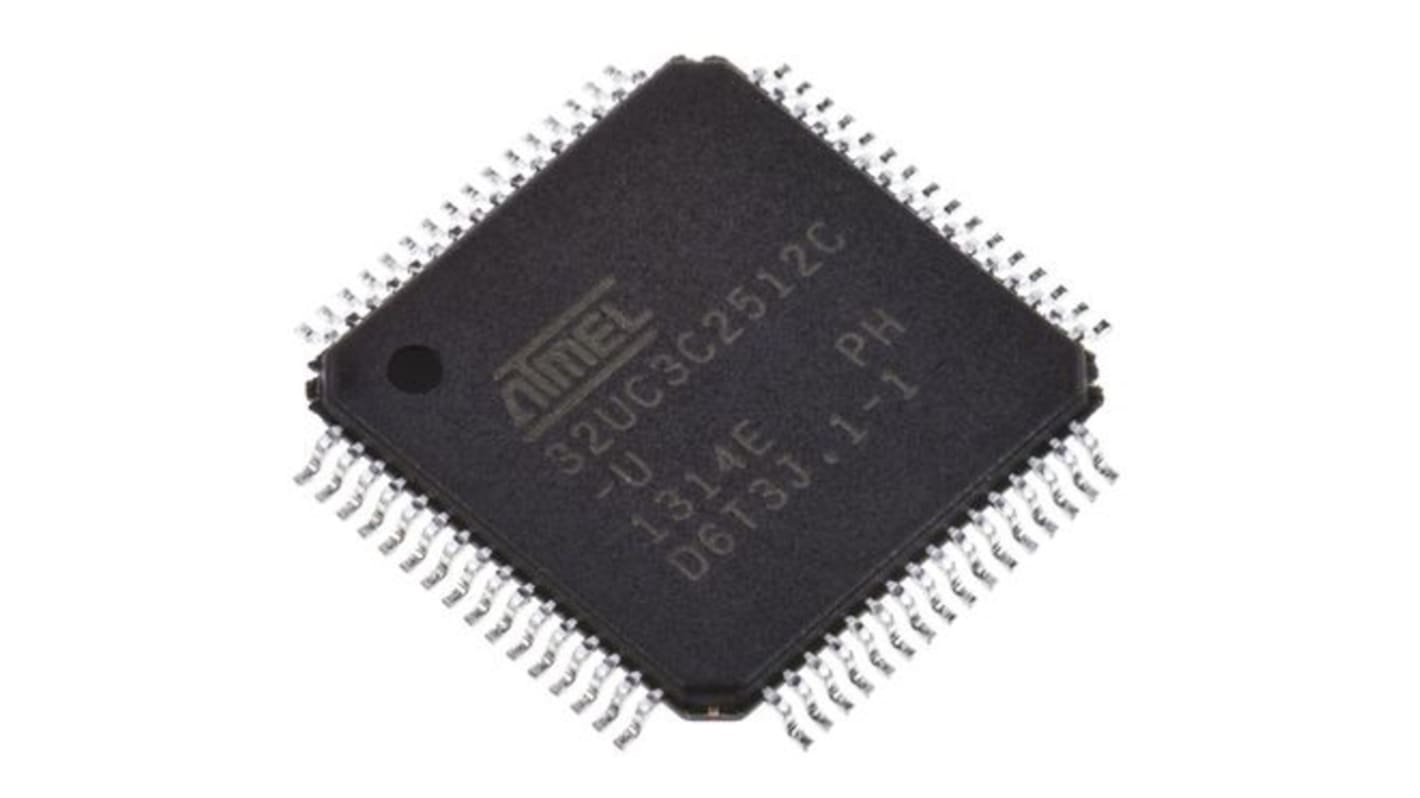

Mikrokontroler Microchip AT32 TQFP 64-pinowy Montaż powierzchniowy AVR32 512 kB 32bit CAN:2 66MHz RAM:64 kB Ethernet:

AVR32 to 32-bitowy rdzeń mikroprocesorowy RISC o wysokiej wydajności, zaprojektowany z myślą o zastosowaniach wbudowanych, w których koszty są wrażliwe, ze szczególnym uwzględnieniem niskiego zużycia energii, dużej gęstości kodu i wysokiej wydajności. Procesor wdraża moduł zabezpieczeń pamięci (MPU) oraz szybki i elastyczny kontroler przerwań do obsługi nowoczesnych systemów operacyjnych i systemów operacyjnych w czasie rzeczywistym. Wyższe moce obliczeniowe są osiągalne dzięki bogatemu zestawowi instrukcji DSP.
Aby w pełni wykorzystać moc 32-bitowej architektury, AVR32 nie jest zgodny w systemie binarnym z wcześniejszymi architekturami AVR. Aby uzyskać dużą gęstość kodu, format instrukcji jest elastyczny, zapewniając zarówno kompaktowe, 16-bitowe, jak i rozszerzone instrukcje 32-bitowe. Większość instrukcji to 16-bitowe, ale w celu dalszego zwiększenia wydajności wdrażane są potężne 32-bitowe instrukcje. Krótkie i przedłużone instrukcje można swobodnie mieszać w strumieniu instrukcji.

32-bitowy mikrokontroler systemu na chipie Microchip AT32UC3C jest oparty na procesorach RISC AVR32UC pracujących na częstotliwościach do 66 MHz. Działa na pojedynczym zasilaniu 3,3 V lub 5 V. Procesor jest wyposażony w moduł ochrony pamięci (MPU) oraz szybki i elastyczny kontroler przerwań, który umożliwia obsługę nowoczesnych systemów operacyjnych i systemów operacyjnych w czasie rzeczywistym. Pamięć Flash i pamięci SRAM w układzie scalonym zapewniają bezpieczny i szybki dostęp. Kontroler bezpośredniego dostępu do pamięci (MDMA) umożliwia przesyłanie bloków danych z pamięci do pamięci bez angażowania procesora. Kontroler Peripheral Direct Memory Access (PDCA) umożliwia przesyłanie danych między urządzeniami peryferyjnymi i pamięcią bez udziału procesora, a także znacznie zmniejsza koszty przetwarzania podczas przesyłania ciągłych i dużych strumieni danych. Posiada wiele interfejsów komunikacyjnych do zastosowań wymagających dużej ilości komunikacji. Oprócz standardowych interfejsów szeregowych, takich jak UART, SPI lub TWI, dostępne są również inne interfejsy, takie jak Flexible CAN, USB i Ethernet MAC. System USART obsługuje różne tryby komunikacji, takie jak tryb SPI i LIN.

Wykonywanie 1.49 DMIPS / MHz.
Moduł ochrony pamięci
Maksymalna szybkość procesora 66 MHz.
Wysoka wydajność transmisji danych na oddzielnych magistralach zwiększa wydajność
Blokady bezpieczeństwa lampy błyskowej i obszar konfiguracji zdefiniowany przez użytkownika
Wewnętrzna szybka pamięć flash o pojemności 512 KB
Wewnętrzna szybka pamięć SRAM o pojemności 64 KB
Automatyczna wektorowana usługa przerwania o niskim opóźnieniu z programowanym priorytetem
Zegar alarmowy z okienkiem (WDT)
Zegar asynchroniczny (AST) z funkcją zegara czasu rzeczywistego
Miernik częstotliwości (FREQM) do dokładnego pomiaru częstotliwości zegara
Obsługa interfejsu MII (Media Independent Interface) i RMII (Reduced MII)
Jeden 4-kanałowy 20-bitowy sterownik modulacji szerokości impulsu (PWM)
Jeden 16-kanałowy 12-bitowy konwerter analogowo-cyfrowy (ADC)
Typ opakowania 64-stykowego złącza QFN/TQFP (45 styków GPIO)
