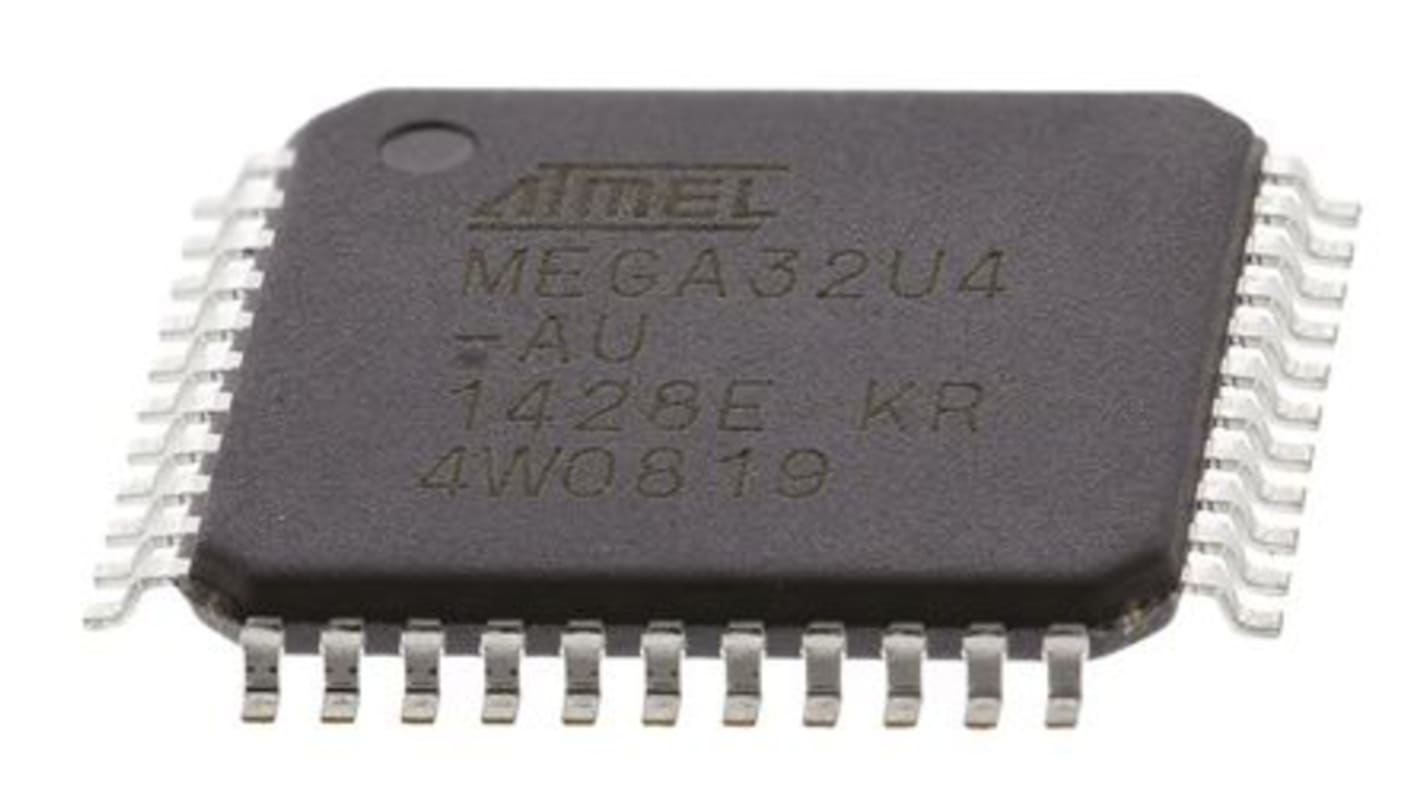

Mikrokontroler Microchip ATmega TQFP 44-pinowy Montaż powierzchniowy AVR 32 kB 8bit CAN: 16MHz RAM:2,5 kB Ethernet:

Atmel ATmega32U4 Microcontroller to 8-bitowe urządzenie megaAVR oparte na architekturze RISC wzbogaconej przez AVR. Dzięki wykonywaniu zaawansowanych instrukcji w jednym cyklu zegara urządzenie ATMEGA32U4 osiąga wydajność zbliżoną do 1 MIPS na MHz, wyrównując pobór mocy i prędkość.

Model ATMEGA32U4 jest wyposażony w moduł USB 2.0 Device Module, dzięki czemu jest idealny do zastosowań wymagających połączenia USB. Ponadto zintegrowany jest interfejs JTAG służący do debugowania w układzie scalonym.

Maks. 16 MHz Częstotliwość pracy
Maks. 16 MIPS przy 16 MHz.
32 KB, Flash
1024 B EEPROM
2,5 KB SRAM
135 instrukcji - Najlepsze wykonanie jednego cyklu zegara
32 Rejestry ogólnego przeznaczenia
26 GPIO
Reset po włączeniu zasilania i programowana, brązowa detekcja
Wewnętrzny wykalibrowany oscylator 8 MHz.
Wbudowany zegar z funkcją odliczania czasu oraz funkcję przełączania zegara w locie
Zewnętrzne i wewnętrzne źródła przerwań
Sześć trybów uśpienia po wyłączeniu zasilania
Wewnętrznych i zewnętrznych
W pełni statyczne działanie
Układowy mnożnik 2-cyklowy

Moduł USB 2.0 Full-speed/Low Speed
Interfejs JATAG (zgodny ze standardem IEEE1149.1)
Programowalny szeregowy USART z kontrolą przepływu sprzętu
Master/Slave SPI interfejs szeregowy
2-przewodowy interfejs szeregowy bajtowy

Wbudowany układ PLL do złącza USB i szybkiego zegara
10-bitowy przetwornik analogowo-cyfrowy (ADC) - 12-kanałowy
Jeden 10-bitowy zegar/licznik wysokiej prędkości z pętlą PLL (64 MHz) i trybem porównywania
Jeden 8-bitowy zegar/licznik z osobną nasadką do prezentacji i trybem porównywania
Dwa 16-bitowe timery/liczniki z oddzielnym urządzeniem do prezentacji, trybem porównywania i przechwytywania
Cztery 8-bitowe kanały PWM
Cztery kanały PWM o programowalnej rozdzielczości od 2 do 16 bitów
Sześć kanałów PWM umożliwia szybkie działanie, z programowalną rozdzielczością od 2 do 11 bitów
Modulator porównania wydruku
Programowalny licznik watchdog z osobną oscylatorem kwarcowym
Wbudowany komparator analogowy
Przerywanie i wzbudzanie przy zmianie styków
Wbudowany czujnik temperatury
