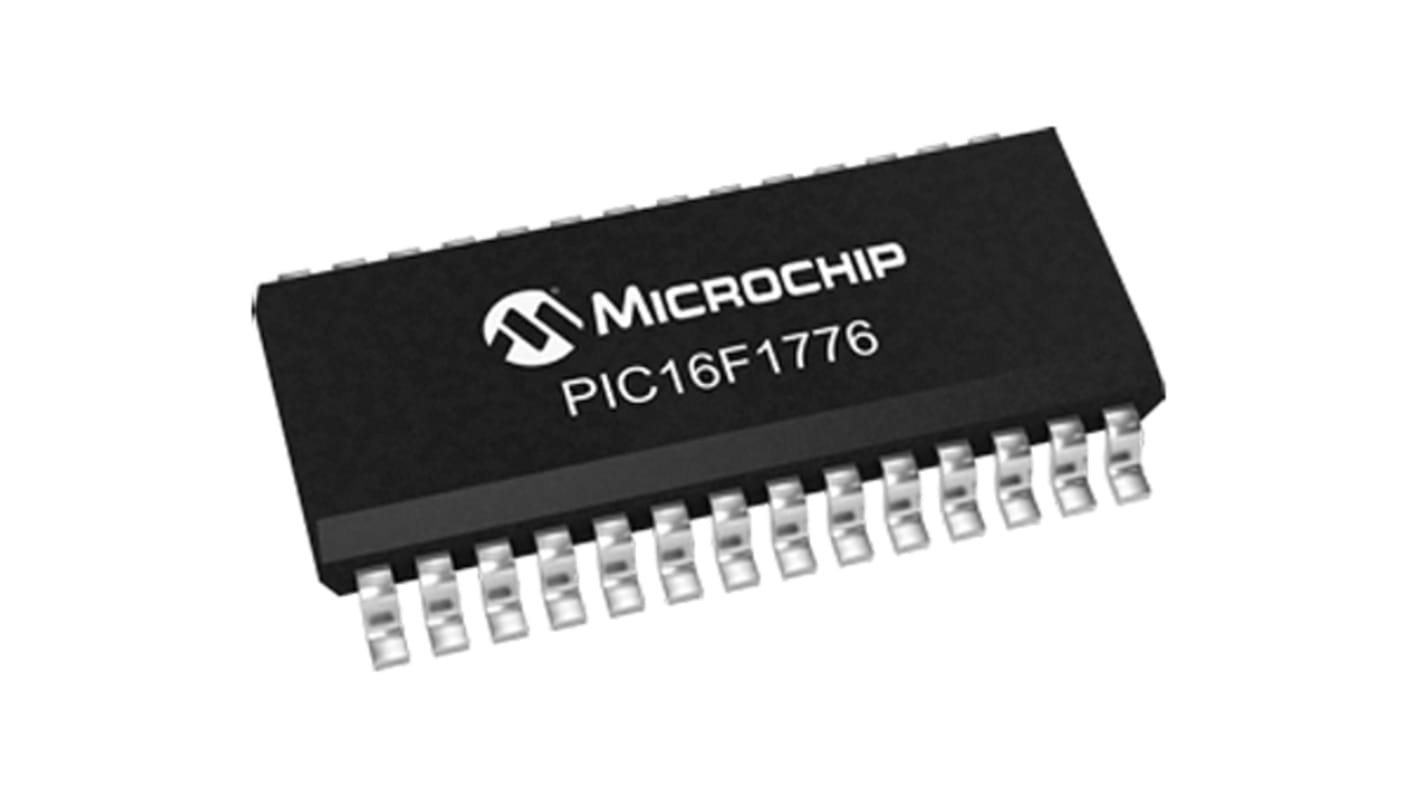

Mikrokontroler Microchip PIC16F SOIC 28-pinowy Montaż powierzchniowy PIC 14 kB 8bit 32MHz RAM:1 kB Flash 2,3 →

Rodzina mikrokontrolerów PIC16F177x to mikrokontrolery o dużej zawartości urządzeń peryferyjnych, oparte na procesorze Microchip o poszerzonej gamie średnich procesorów, przeznaczone do różnych funkcji, w szczególności do zastosowań SMPS. Urządzenia te oferują możliwość wewnętrznego podłączenia wewnętrznych urządzeń peryferyjnych w celu utworzenia systemów pętli zamkniętej bez konieczności stosowania styków lub dodatkowego obszaru płytki drukowanej.

Maks. 8 MIPS Szybkość procesora
Udoskonalony rdzeń średniej klasy z 49 instrukcjami, 16 poziomami stosu
Reset przy niskim prądzie rozruchowym (POR)
Konfigurowalny wyłącznik czasowy zasilania (PWRT)
Reset przy brązowym wyjściu (BOR) z wybieralnym punktem podróży
Wydłużanie regulatora czasowego układu alarmowego (EWDT)
Ekstremalne funkcje niskiego poboru mocy (XLP)
Precyzyjny wewnętrzny oscylator

10-bitowy przetwornik analogowo-cyfrowy (ADC) - 17 lub 28 kanałów w zależności od modelu
Wzmacniacze operacyjne - 3 lub 4, w zależności od modelu
Komparatory wysokiej prędkości - 6 lub 8 w zależności od modelu
Przetworniki cyfrowo-analogowe - 3 lub 4, w zależności od modelu
Źródło napięcia odniesienia
Czujka Zero-Cross (ZCD)
Programowalne generatory wysokiego ciśnienia (PRG) - 3 lub 4, w zależności od modelu
Dwa wejścia / wyjścia o wysokim poborze prądu - radiator do 100 mA lub źródło przy 5V.

Cztery konfigurowalne komórki logiczne (CLC) - zintegrowana logika kombinowana i stanowa
Generatory wyjść uzupełniających (COG) - 3 lub 4, w zależności od modelu
Moduły przechwytywania/porównania/PWM (CCP) - 3 lub 4 w zależności od modelu
Modulator szerokości pulse-Width (PWM) - 3 lub 4 w zależności od modelu
Modulatory sygnałów danych (DSM) - 3 lub 4, w zależności od modelu
Funkcja wyboru styków peryferiów (PPS)
Komunikacja szeregowa - rozszerzona USART (EUSART), SPI, I2C™, RS-232, RS-485, zgodność LIN
