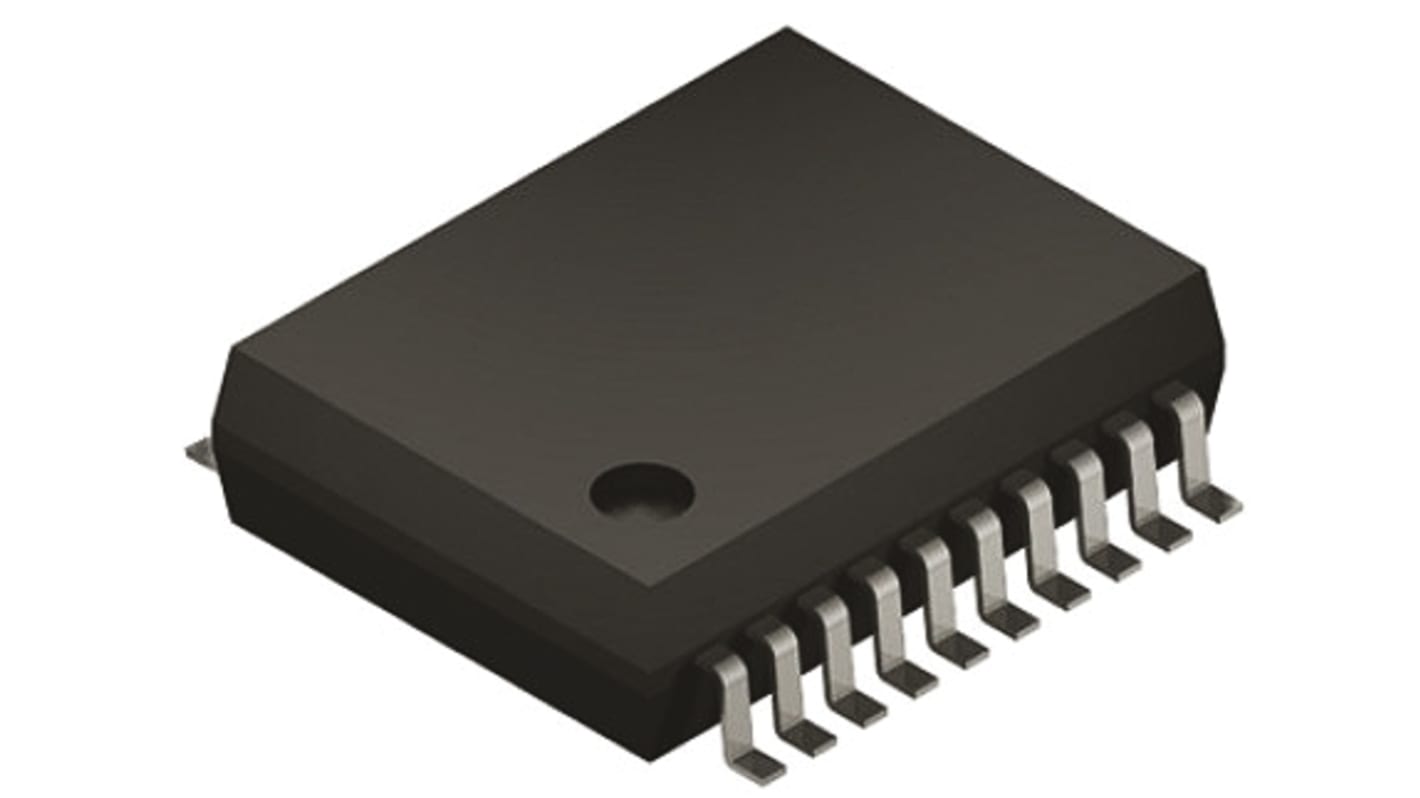

Mikrokontroler Microchip PIC16F SSOP 20-pinowy Montaż powierzchniowy PIC 4 kilosłów 8bit CAN: 32MHz RAM:384 B Ethernet:

Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.

Rodzina mikrokontrolerów PIC16F1826/1827 opiera się na ulepszonym rdzeniu średniego zasięgu Microchip z 16-poziomowym zespołem sprzętu i 49 instrukcjami. Te mikrokontrolery zapewniają do 8 MIPS, do 7 Kbajtów pamięci programowej, do 384 bajtów pamięci RAM i danych EEPROM o pojemności 256 bajtów. Wbudowany jest konfigurowalny oscylator z dokładnością ±1%.

Maks. 32 MHz Szybkość procesora
49 Instrukcje
16-poziomowy stos sprzętu
Oscylator wewnętrzny 32 MHz - zakres częstotliwości do wyboru od 32 MHz do 31 kHz
16 styków we/wy
Technologia nanoWatt XLP
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Rozszerzony timer kontrolny (WDT)
Zaawansowane programowanie niskiego napięcia (LVP)
Szeregowe programowanie wewnątrzukładowe (ICSP)
Debugowanie wewnątrzukładowe (ICD)

12-kanałowy 10-bitowy przetwornik analogowo-cyfrowy (ADC)
12-kanałowy moduł przetwornika końcowo-pojemnościowego mTouchTM
Dwa moduły Capture/Compare/PWM (CCP) - tylko PIC16F1827
Rozszerzone moduły Capture/Compare/PWM (ECCP) - PIC16F1826 x 1, PIC16F1827 x 2
Dwóch komparatorów
8-bitowe timery - PIC16F1826 x 2, PIC16F1827 x 4
Jeden 16-bitowy zegar
Master Synchroniczny Port szeregowy (MSSP) z SPI i I2C - PIC16F1826 x 1, PIC16F1827 x 2
Ulepszony uniwersalny synchroniczny-asynchroniczny odbiornik-nadajnik (EUSART)
Stałe napięcie odniesienia (FVR)
Modulator sygnału danych
Zatrzask SR
