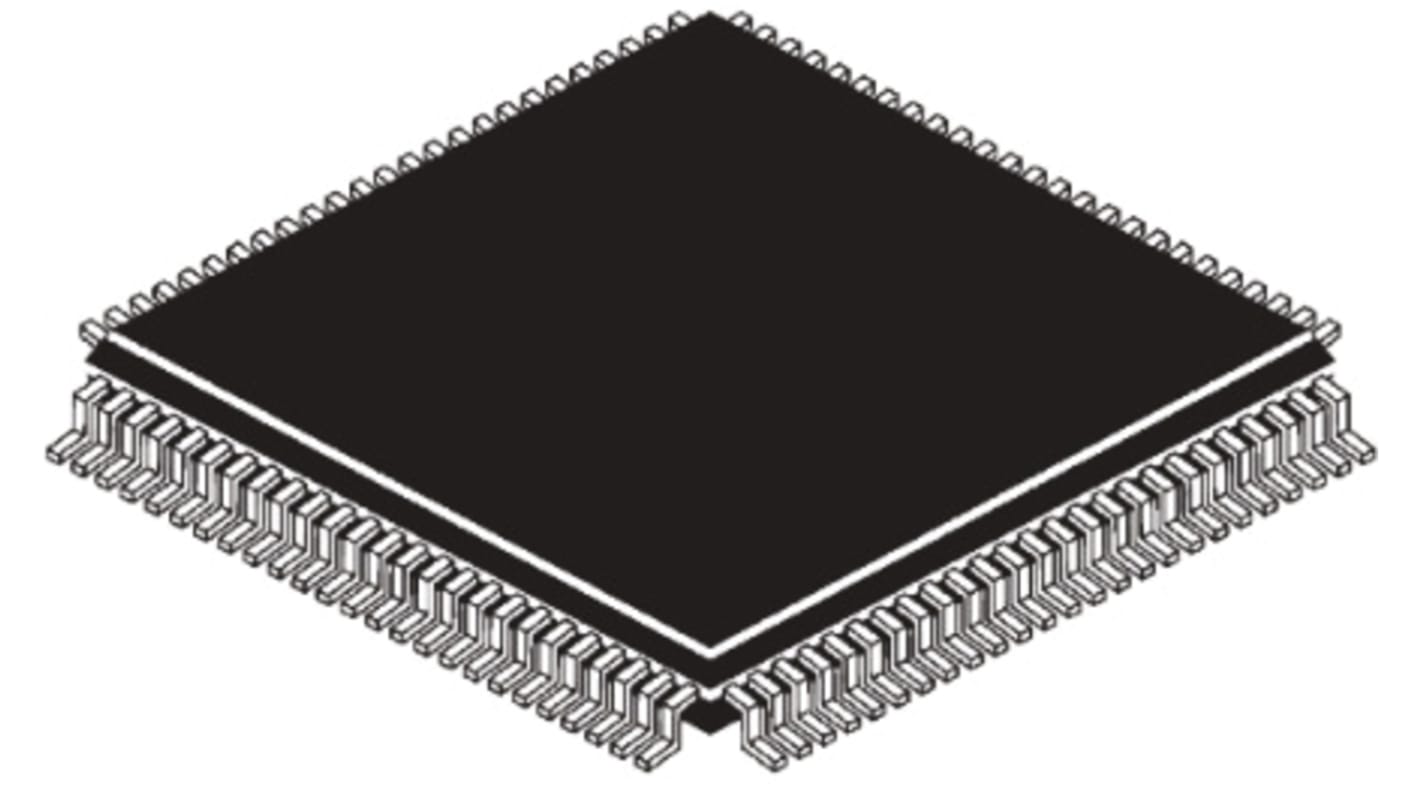

Mikrokontroler Silicon Labs C8051F TQFP 100-pinowy Montaż powierzchniowy 8051 64 kB 8bit CAN:1 25MHz RAM:4,352 kB Flash

Zobacz wszystkie Mikrokontrolery
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
169-0025
Nr części producenta:
C8051F044-GQ
Producent:
Silicon Labs
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Silicon Labs

Rodzina układów

C8051F

Typ opakowania

TQFP

Typ montażu

Montaż powierzchniowy

Liczba styków

100

Rdzeń procesora

8051

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

64 kB

Maksymalna częstotliwość

25MHz

Wielkość pamięci RAM

4,352 kB

Kanały USB

0

Liczba modułów PWM

1

Liczba kanałów SPI

1

Liczba kanałów CAN

1

Typowe robocze napięcie zasilania

3 V

Liczba kanałów I2C

1

Liczba kanałów UART

2

Liczba kanałów USART

0

Maksymalna temperatura robocza

+85°C

Minimalna temperatura robocza

-40°C

Długość

14mm

Wysokość

1.05mm

Liczba kanałów LIN

0

Szerokość

14mm

Maksymalna liczba kanałów Ethernet

0

Liczba kanałów PCI

0

Wymiary

14 x 14 x 1.05mm

Liczba przetworników A/C

1

Modulacja czasu trwania impulsu

1 (6 x 16 bitów)

Typ pamięci programu

Flash

Przetworniki A/C

1 (13 x 10 bitów)

Liczba kanałów Ethernet

0

Architektura zestawu instrukcji

Mikrokontroler

Kraj pochodzenia:
TW

C8051F04x Mikrokontrolery, Silicon Labs


Rodzina Silicon Labs C8051F04x to zintegrowane mikrokontrolery (MCU) z dwoma oddzielnymi podsystemami ADC o wysokiej prędkości. Dwa oddzielne 12-bitowe przetworniki DAC, programowalny wzmacniacz wzmocnienia o napięciu +-60 V, wbudowany monitor VDD, zegar watchdog i oscylator zegara łączą się, tworząc autonomiczne układy scalone C8051F04x.

Włączyć, wyłączyć i skonfigurować wszystkie analogowe i cyfrowe urządzenia peryferyjne za pomocą oprogramowania układowego. Pamięć Flash może być przeprogramowana nawet w obwodzie, zapewniając nieulotną pamięć masową danych, a także umożliwiając aktualizację oprogramowania wewnętrznego 8051 przez pole.

Są one przeznaczone do pracy w zakresie temperatur roboczych od 2,7 V do 3,6 V (od -45°C do +85°C). Modele C8051F040/2/4/6 są dostępne w 100-pinowym pakiecie TQFP. Modele C8051F021/3/5/7 są dostępne w 64-pinowym pakiecie TQFP.

- rdzeń mikrokontrolera CIP-51 zgodny z 8051 (do 25 MIPS)
- Sterownik CAN
- Interfejs debugowania (wbudowany układ scalony) działający z pełną szybkością
- 12-bitowy (C8051F040/1) lub 10-bitowy (C8051F042/3/4/5/6/7) 8-kanałowy ADC z PGA i analogowym multiplekserem
- Wejście przetwornika różnicy wysokiego napięcia do przetwornika ADC z programowalnym wzmocnieniem
- Trzy analogowe komparatory
- 8-bitowy przetwornik analogowo-cyfrowy ADC 500 ksps z 8-kanałowym konwerterem analogowym i multiplekserem (C8051F40/1/2/3)
- Dwa 12-bitowe przetworniki DAC z programowalnym harmonogramem aktualizacji (C8051F40/1/2/3)
- 64 kB (C8051F040/1/2/3/4/5) lub 32 kB (C8051F046/7) programowanej pamięci FLASH w systemie
- 4352 (4096 + 256) bajtów wbudowanej pamięci RAM
- Zewnętrzny interfejs pamięci danych (64 kB), przestrzeń adresowa
- SPI, SMBus/I2C i dwa interfejsy szeregowe UART zaimplementowane sprzętowo
- 64 cyfrowe styki we/wy (C8051F040/2/4/6) lub 32 cyfrowe wtyki wejścia/wyjścia (C8051F041/3/5/7)
- Pięć, ogólnych zastosowań, 16-bitowych timerów
- Programowalna macierz licznikowa z pięcioma modułami przechwytywania/porównywania
- Wzgózek alarmowy z układem elektronicznym, monitor VDD i czujnik temperatury

.
