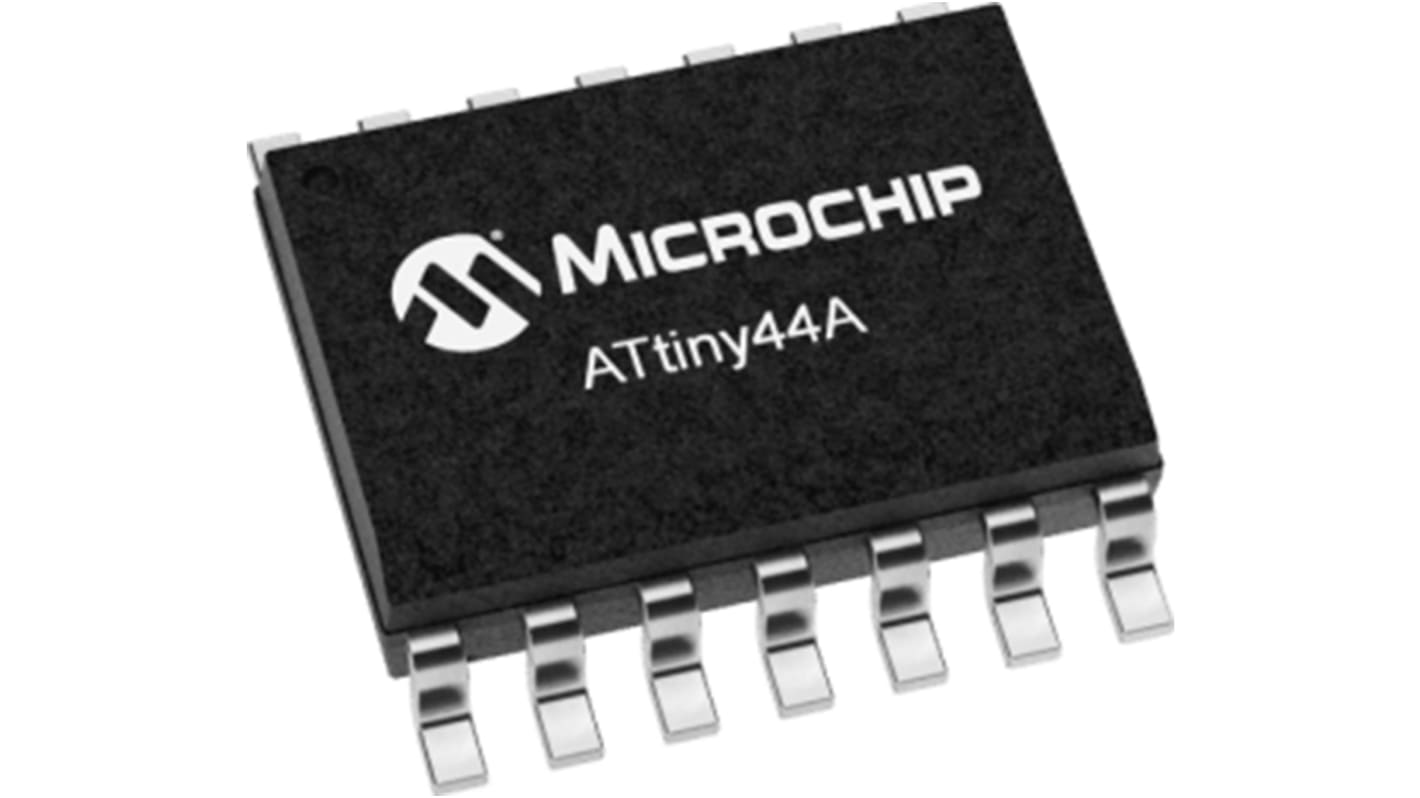

Mikrokontroler Microchip ATtiny44A SOIC 14-pinowy Montaż powierzchniowy AVR 4 kB 8bit 20MHz RAM:256 B Flash 5,5 V
- Nr art. RS:
- 177-1519
- Nr części producenta:
- ATTINY44A-SSF
- Producent:
- Microchip
Produkt wycofany
- Nr art. RS:
- 177-1519
- Nr części producenta:
- ATTINY44A-SSF
- Producent:
- Microchip
- Kraj pochodzenia:
- US
Microchip Technology Microcontroller
Microchip Technology ATTINY1616, pakiet SOIC, 20-stykowy mikrokontroler oparty na architekturze RISC AVR RISC. Maksymalne napięcie znamionowe wynosi 5,5V. Ten mikrokontroler działa z maksymalną prędkością 20 MHz i posiada pamięć flash 4 kb dostawcy usług internetowych (ISP), 256 bajtów wewnętrznej pamięci SRAM i 256 bajtów pamięci EEPROM. Dzięki wykonaniu potężnych instrukcji w jednym cyklu zegara osiąga się wydajność rzędu 1 MIPS na MHz, co pozwala systemowi na optymalizację zużycia energii w porównaniu z szybkością przetwarzania.
Charakterystyka i zalety
• 12 programowalnych linii we/wy
• 8-kanałowy, 10-bitowy przetwornik A/D.
• W pełni statyczne działanie
• Niski pobór mocy w stanie bezczynności, tryby ADC redukcji szumów i wyłączania zasilania
• 2-cyklowy mnożnik w układzie scalonym
• Jeden 16-bitowy zegar/licznik z dwoma kanałami PWM
• Jeden 8-bitowy zegar/licznik z dwoma kanałami PWM
• Zakres temperatury pracy od -40°C do 125°C.
• Zerowanie po włączeniu zasilania i programowalna detekcja odłączenia zasilania
• Zegar alarmowy systemu Windows (WDT) z niezależnym oscylatorem sterowanym chipem
• Cykle zapisu/kasowania- 10 000 flash/100 000 EEPROM
• 8-kanałowy, 10-bitowy przetwornik A/D.
• W pełni statyczne działanie
• Niski pobór mocy w stanie bezczynności, tryby ADC redukcji szumów i wyłączania zasilania
• 2-cyklowy mnożnik w układzie scalonym
• Jeden 16-bitowy zegar/licznik z dwoma kanałami PWM
• Jeden 8-bitowy zegar/licznik z dwoma kanałami PWM
• Zakres temperatury pracy od -40°C do 125°C.
• Zerowanie po włączeniu zasilania i programowalna detekcja odłączenia zasilania
• Zegar alarmowy systemu Windows (WDT) z niezależnym oscylatorem sterowanym chipem
• Cykle zapisu/kasowania- 10 000 flash/100 000 EEPROM
Zastosowania
• Urządzenia konsumenckie
• automatyzacja w domu
• Przemysł
• automatyzacja w domu
• Przemysł
.
Atrybut | Parametr |
|---|---|
| Rodzina układów | ATtiny44A |
| Typ opakowania | SOIC |
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 14 |
| Rdzeń procesora | AVR |
| Szerokość magistrali danych | 8bit |
| Rozmiar pamięci programów | 4 kB |
| Maksymalna częstotliwość | 20MHz |
| Wielkość pamięci RAM | 256 B |
| Liczba modułów PWM | 1 x 8 bit |
| Liczba kanałów SPI | 1 |
| Liczba kanałów I2C | 1 |
| Typowe robocze napięcie zasilania | 5,5 V (maks.) |
| Długość | 8.74mm |
| Architektura zestawu instrukcji | RISC |
| Minimalna temperatura robocza | -40°C |
| Liczba przetworników A/C | 1 |
| Maksymalna temperatura robocza | +125°C |
| Typ pamięci programu | Flash |
| Modulacja czasu trwania impulsu | 1 (2 x 8 bitów) |
| Przetworniki A/C | 8 x 10 bitów |
| Szerokość | 3.99mm |
| Wysokość | 1.5mm |
| Wymiary | 8.74 x 3.99 x 1.5mm |
