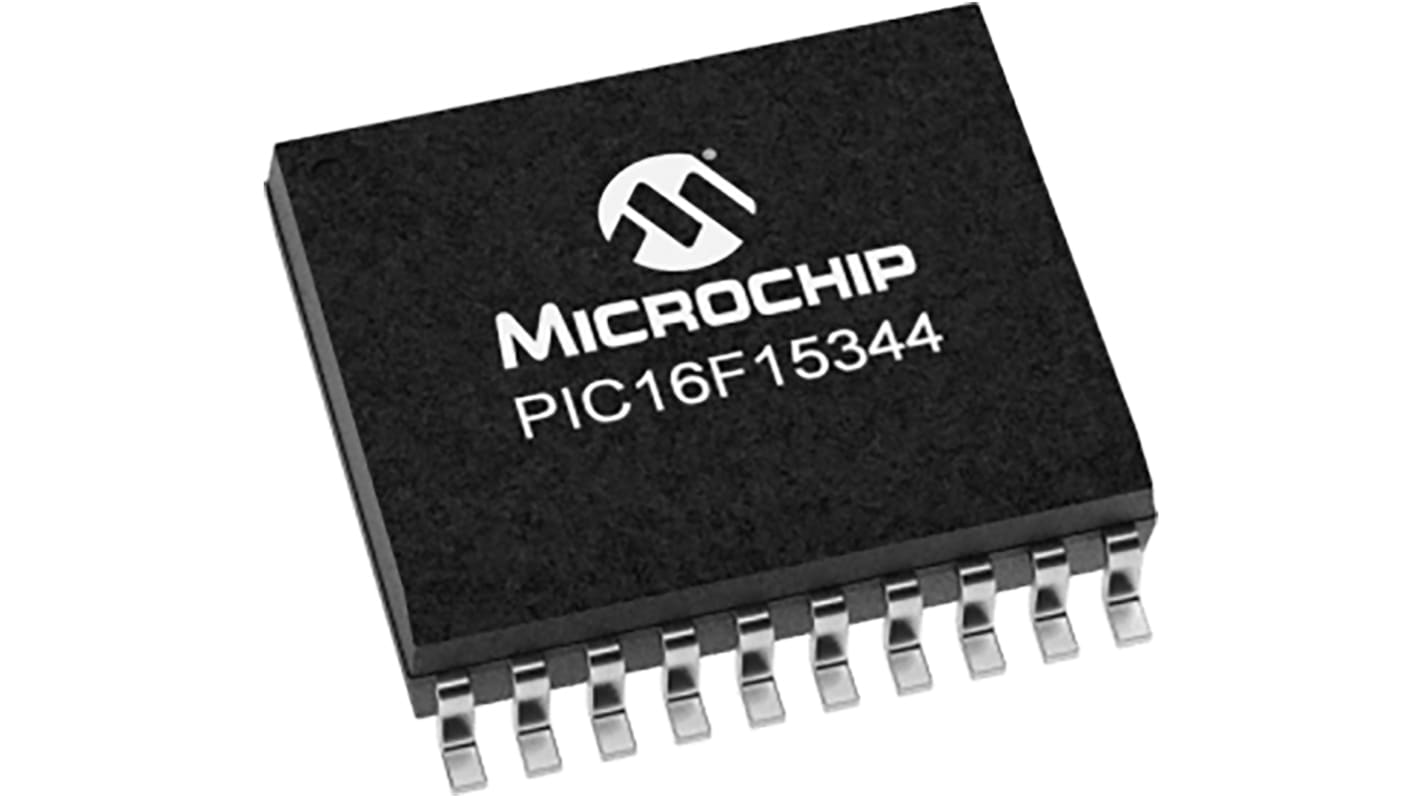

Mikrokontroler Microchip PIC16F15344-I/SS PIC16F15344 SSOP 20-pinowy Powierzchnia PIC 7kB 8 bit 32 MHz, 512 bit RAM

Zobacz wszystkie Mikrokontrolery
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
177-2034
Nr części producenta:
PIC16F15344-I/SS
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Seria

PIC16F15344

Typ produktu

Mikrokontroler

Typ obudowy

SSOP

Typ montażu

Powierzchnia

Liczba styków

20

Rdzeń procesora

PIC

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

7kB

Maksymalna częstotliwość zegara

32MHz

Wielkość pamięci RAM

512bit

Maksymalne napięcie zasilania

5.5V

Liczba programów we/wy

18

DAC

1 x 5 Bit

Minimalna temperatura robocza

-40°C

Komparatory analogowe

2

Maksymalna strata mocy Pd

800mW

Maksymalna temperatura robocza

85°C

Normy/Zatwierdzenia

RoHS

Długość

7.5mm

Wysokość

1.85mm

Szerokość

5.6 mm

Minimalne napięcie zasilania

2.3V

Typ pamięci programu

Flash,

Przetworniki A/C

17 x 10 Bit

Norma motoryzacyjna

Nie

Architektura zestawu instrukcji

RISC

Liczba zegarów

2

Kraj pochodzenia:
TH
Seria 8-bitowych PIC16(L)F153XX jest wyposażona w niezbędne peryferia, takie jak inteligentne analogowe peryferia pracujące niezależnie od rdzenia (CIP) i peryferia komunikacyjne, połączone z rozwiązaniem eXtreme Low-Power (XLP) znajdującym zastosowanie w układach o małym poborze mocy.

Usprawniony rdzeń średniego zakresu z 49 poziomami instrukcji i 16 poziomami stosu

Pamięć programowa flash z funkcją samodzielnego odczytu/zapisu

eXtreme Low Power (XLP)

Tryby niskiego poboru mocy IDLE i DOZE

Funkcja wyłączania modułu peryferiów (PMD)

Funkcja wyboru styków peryferiów (PPS)

4 10-bitowe sterowniki PWM

2 moduły zapisu, porównywania, PWM (CCP)

Komplementarny generator przebiegów falowych (CWG)

Oscylator sterowany numerycznie (NCO)

4 konfigurowalne sterowniki logiczne (CLC)

24-kanałowy, 10-bitowy przetwornik A/C z napięciem odniesienia

5-bitowy przetwornik analogowo-cyfrowy (DAC)

2 komparatory

1 x timer 8-bitowy (TMR0/TMR2)

2 x timer 16-bitowy (TMR1)

Zegar układu Watchdog w oknie (WWDT)

Usprawnione resetowanie przy włączaniu/wyłączaniu

Reset ograniczający zużycie energii elektrycznej o niskiej mocy (LPBOR)

Programowany reset ograniczający zużycie energii elektrycznej (BOR)

Szeregowe programowanie na obwodzie (ICSP)

PIC16LF15355 (1,8 V – 3,6 V)

PIC16F15355 (2,3 V – 5,5 V)
