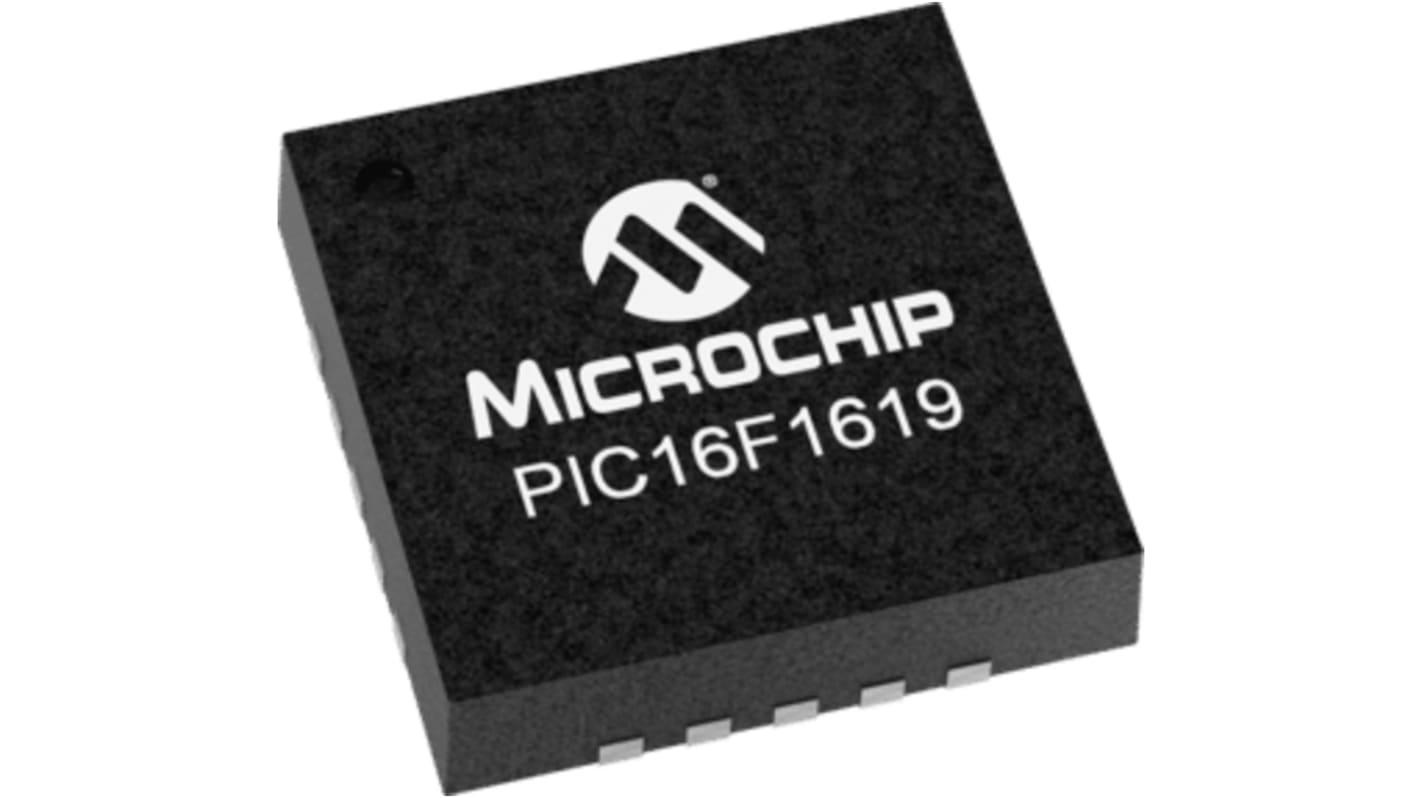

Mikrokontroler Microchip PIC16F QFN 16-pinowy Montaż powierzchniowy PIC 14 kB 8bit CAN: 32MHz RAM:1 kB Ethernet: Flash
- Nr art. RS:
- 177-2057
- Nr części producenta:
- PIC16F1619-I/ML
- Producent:
- Microchip
- Nr art. RS:
- 177-2057
- Nr części producenta:
- PIC16F1619-I/ML
- Producent:
- Microchip
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Microchip | |
| Rodzina układów | PIC16F | |
| Typ opakowania | QFN | |
| Typ montażu | Montaż powierzchniowy | |
| Liczba styków | 16 | |
| Rdzeń procesora | PIC | |
| Szerokość magistrali danych | 8bit | |
| Rozmiar pamięci programów | 14 kB | |
| Maksymalna częstotliwość | 32MHz | |
| Wielkość pamięci RAM | 1 kB | |
| Kanały USB | 0 | |
| Liczba modułów PWM | 1 x 16 bit | |
| Liczba kanałów SPI | 1 | |
| Liczba kanałów I2C | 1 | |
| Liczba kanałów CAN | 0 | |
| Typowe robocze napięcie zasilania | 5,5 V (maks.) | |
| Liczba kanałów USART | 1 | |
| Liczba kanałów UART | 1 | |
| Maksymalna temperatura robocza | +85°C | |
| Szerokość | 4mm | |
| Typ pamięci programu | Flash | |
| Liczba kanałów LIN | 1 | |
| Przetworniki A/C | 12 x 10 bitów | |
| Wysokość | 0.95mm | |
| Maksymalna liczba kanałów Ethernet | 0 | |
| Liczba przetworników A/C | 1 | |
| Minimalna temperatura robocza | -40°C | |
| Architektura zestawu instrukcji | RISC | |
| Długość | 4mm | |
| Liczba kanałów PCI | 0 | |
| Wymiary | 4 x 4 x 0.95mm | |
| Liczba kanałów Ethernet | 0 | |
| Modulacja czasu trwania impulsu | 1 (2 x 10 bitów) | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Microchip | ||
Rodzina układów PIC16F | ||
Typ opakowania QFN | ||
Typ montażu Montaż powierzchniowy | ||
Liczba styków 16 | ||
Rdzeń procesora PIC | ||
Szerokość magistrali danych 8bit | ||
Rozmiar pamięci programów 14 kB | ||
Maksymalna częstotliwość 32MHz | ||
Wielkość pamięci RAM 1 kB | ||
Kanały USB 0 | ||
Liczba modułów PWM 1 x 16 bit | ||
Liczba kanałów SPI 1 | ||
Liczba kanałów I2C 1 | ||
Liczba kanałów CAN 0 | ||
Typowe robocze napięcie zasilania 5,5 V (maks.) | ||
Liczba kanałów USART 1 | ||
Liczba kanałów UART 1 | ||
Maksymalna temperatura robocza +85°C | ||
Szerokość 4mm | ||
Typ pamięci programu Flash | ||
Liczba kanałów LIN 1 | ||
Przetworniki A/C 12 x 10 bitów | ||
Wysokość 0.95mm | ||
Maksymalna liczba kanałów Ethernet 0 | ||
Liczba przetworników A/C 1 | ||
Minimalna temperatura robocza -40°C | ||
Architektura zestawu instrukcji RISC | ||
Długość 4mm | ||
Liczba kanałów PCI 0 | ||
Wymiary 4 x 4 x 0.95mm | ||
Liczba kanałów Ethernet 0 | ||
Modulacja czasu trwania impulsu 1 (2 x 10 bitów) | ||
Usprawniony rdzeń średniego zakresu, wewnętrzny oscylator 32 MHz
Pamięć Flash o wysokiej wytrzymałości (HEF)
128 B pamięci nieulotnej do przechowywania danych
2 x komparator analogowy
2 x 10-bitowy sterownik PWM
2 x moduł zapisu i porównywania PWM (CCP)
8 x 10-bitowy przetwornik analogowo-cyfrowy (A/C) z napięciem odniesienia
Komplementarny generator przebiegów falowych (CWG):
Wykrywanie przekroczenia zera (ZCD)
CRC: 16-bitowy z DMA
Akcelerator matematyczny
Zegary:
2 x 24-bitowy zegar sygnału pomiaru (SMT)
3 x zegar z limitem sprzętowym (HLT)
Timer kątowy
Zegar układu Watchdog w oknie (WWDT)
Źródło/ujście wysokiego natężenia: 2 x we/wy 100 mA
Reset przy włączeniu zasilania (POR), reset przy spadku napięcia (BOR)
Szeregowe programowanie na obwodzie (ICSP)
Wersja PIC16F1619 o szerokim zakresie napięcia roboczego (2,3 V – 5,5 V)
Ulepszona wersja PIC16LF1619 o niskim napięciu (1,8 V – 3,6 V)
