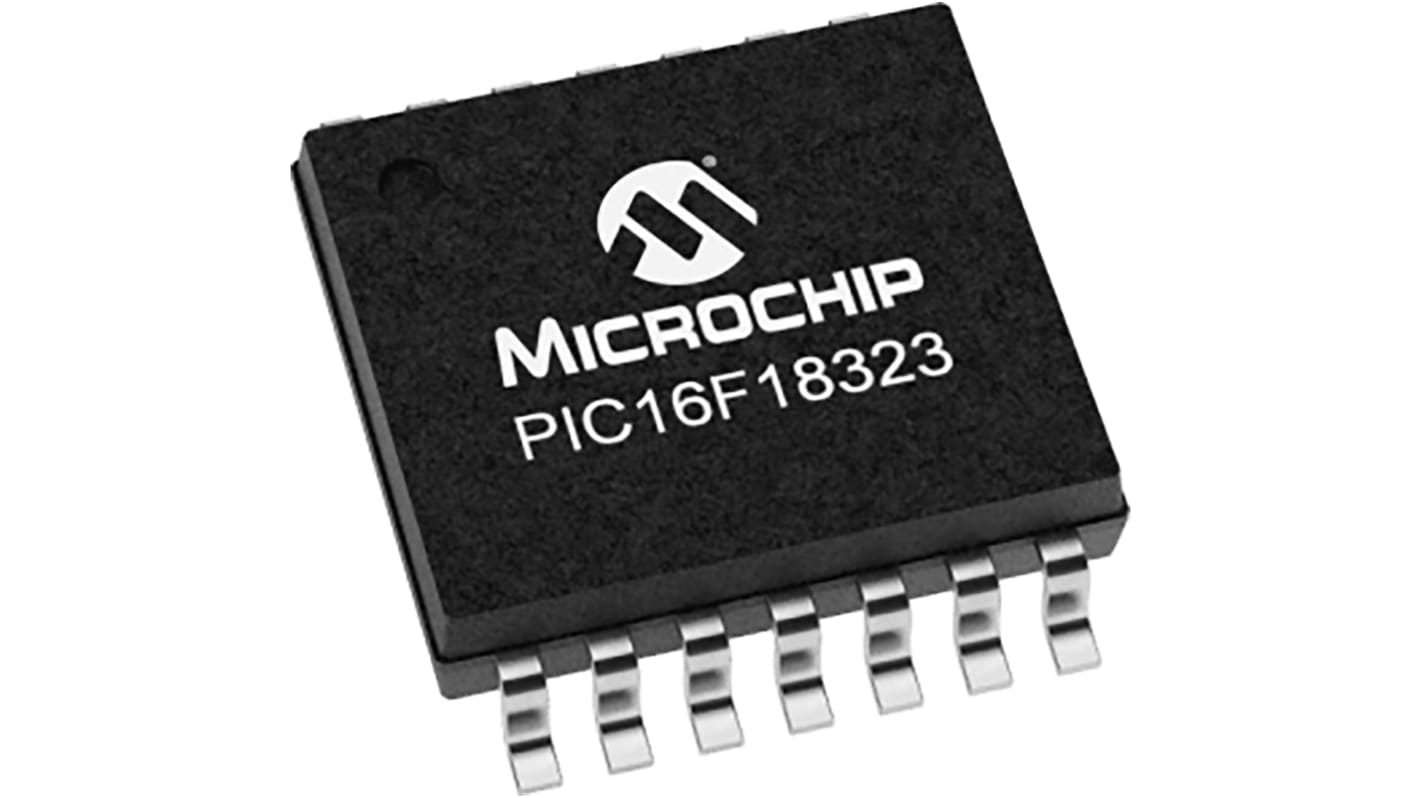

Mikrokontroler Microchip PIC16F TSSOP 14-pinowy Montaż powierzchniowy PIC 3,5 kB 8bit 32MHz RAM:256 B Flash 5,5 V

Zobacz wszystkie Mikrokontrolery
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
177-2085
Nr części producenta:
PIC16F18323-I/ST
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Rodzina układów

PIC16F

Typ opakowania

TSSOP

Typ montażu

Montaż powierzchniowy

Liczba styków

14

Rdzeń procesora

PIC

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

3,5 kB

Maksymalna częstotliwość

32MHz

Wielkość pamięci RAM

256 B

Liczba modułów PWM

1 x 10 bit

Liczba kanałów SPI

1

Liczba kanałów I2C

1

Typowe robocze napięcie zasilania

5,5 V (maks.)

Liczba kanałów USART

1

Liczba kanałów UART

1

Szerokość

4.5mm

Wysokość

1.05mm

Przetworniki A/C

11 x 10 bitów

Długość

5.1mm

Maksymalna temperatura robocza

+85°C

Typ pamięci programu

Flash

Liczba przetworników A/C

1

Modulacja czasu trwania impulsu

1 (2 x 10 bitów)

Wymiary

5.1 x 4.5 x 1.05mm

Minimalna temperatura robocza

-40°C

Mikrokontroler PIC16F18323 obsługują analogowe i niezależne od rdzenia urządzenia peryferyjne, a także komunikacyjne urządzenia peryferyjne w połączeniu z napędem Extreme Low Power (XLP), co pozwala korzystanie z nich w szerokim zakresie zastosowań ogólnych i o niskich wymagania energetycznych.

Usprawniony rdzeń średniego zakresu z 49 poziomami instrukcji i 16 poziomami stosu
Pamięć programowa flash z funkcją samodzielnego odczytu/zapisu
256B EEPROM
Tryby niskiego poboru mocy IDLE i DOZE
Funkcja wyłączania modułu peryferiów (PMD)
Funkcja wyboru styków peryferiów (PPS)
2 10-bitowe sterowniki PWM
2 moduły zapisu, porównywania, PWM (CCP)
Komplementarny generator przebiegów falowych (CWG)
Oscylator sterowany numerycznie (NCO)
2x konfigurowalny sterownik logiczny (CLC)
11-kanałowy, 10-bitowy przetwornik ADC z napięciem odniesienia
5-bitowy przetwornik analogowo-cyfrowy (DAC)
2 komparatory
2x timer 8-bitowy (TMR0/TMR2)
1x timer 16-bitowy (TMR1)
Rozszerzony timer kontrolny (WDT)
Usprawnione resetowanie przy włączaniu/wyłączaniu
Reset ograniczający zużycie energii elektrycznej o niskiej mocy (LPBOR)
Programowany reset ograniczający zużycie energii elektrycznej (BOR)
Szeregowe programowanie na obwodzie (ICSP)
PIC16LF18323 (1,8 V – 3,6 V)
PIC16F18323 (2,3V – 5,5V)

.
