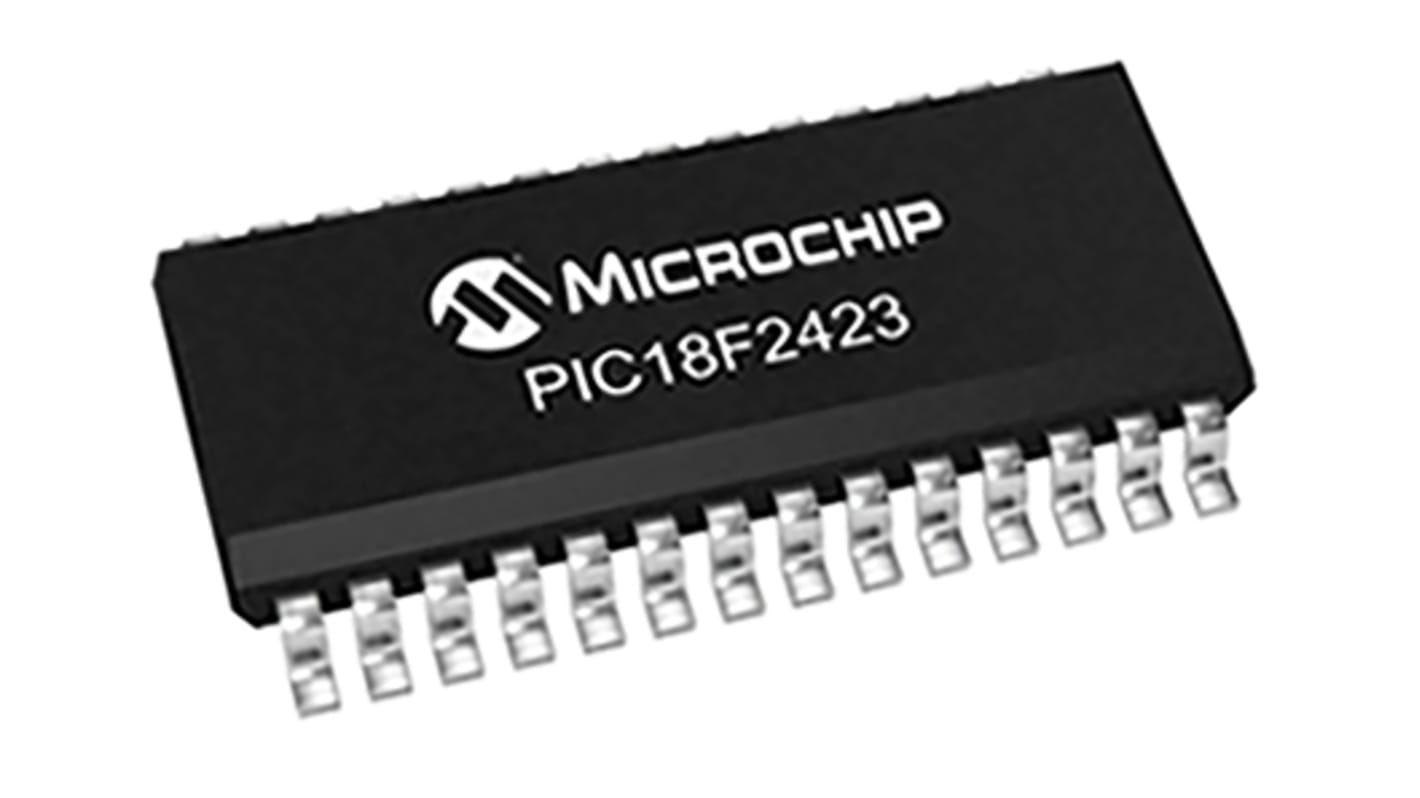

Mikrokontroler Microchip PIC18F2423 TQFP 28-pinowy Powierzchnia PIC 16kB 8 bit 40 MHz, 768 bit RAM Flash, 1.8 V

Zobacz wszystkie Mikrokontrolery
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
178-4873
Nr części producenta:
PIC18F2423-I/SO
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Seria

PIC18F2423

Typ produktu

Mikrokontroler

Typ obudowy

TQFP

Typ montażu

Powierzchnia

Liczba styków

28

Rdzeń procesora

PIC

Szerokość magistrali danych

8bit

Typ złącza

SPI

Rozmiar pamięci programów

16kB

Maksymalna częstotliwość zegara

40MHz

Wielkość pamięci RAM

768bit

Maksymalne napięcie zasilania

5.5V

Maksymalna strata mocy Pd

800mW

Minimalna temperatura robocza

-40°C

DAC

1 x 5 Bit

Liczba programów we/wy

25

Komparatory analogowe

2

Maksymalna temperatura robocza

85°C

Normy/Zatwierdzenia

RoHS

Minimalne napięcie zasilania

1.8V

Typ pamięci programu

Flash,

Przetworniki A/C

10 x 12 Bit

Architektura zestawu instrukcji

RISC

Norma motoryzacyjna

Nie

8-bitowe mikrokontrolery PIC18F2423/2523/4423/4523


Mikrokontrolery PIC18F firmy Microchip są najbardziej zdolnymi urządzeniami 8-bitowymi oferowanymi przez Microchip. Dostępne w tej gamie urządzenia to możliwość obsługi połączeń CAN, LIN i Ethernet w ramach kompleksowej oferty urządzeń peryferyjnych, która spełnia wymagania wbudowanych aplikacji i wersji obsługujących technologię XLP (Extreme Low Power), gdzie najważniejszym czynnikiem jest pobór mocy.

Rodzina mikrokontrolerów PIC18F2420/2520/4420/4520 jest oparta na architekturze PIC18 Microchip, która oferuje 31-poziomowy stos sprzętu i 75 instrukcji. Te mikrokontrolery zapewniają do 10 MIPS, pamięć programowa do 32 Kbajtów z pamięcią RAM do 1536 bajtów oraz 256 bajtów danych EEPROM. Wbudowany jest konfigurowalny oscylator.

Funkcje mikrokontrolera


Maks. 40 MHz Szybkość procesora

75 instrukcji - 83 z włączonym rozszerzonym zestawem instrukcji

31-poziomowy stos sprzętu

Konfigurowalny oscylator wewnętrzny - zakres częstotliwości od 8 MHz do 31 kHz

25 styków we/wy - modele PIC18F2423/2523

36 Styki wejścia/wyjścia - modele PIC18F4423/4523

Technologia nanoWatt

Reset z włączeniem zasilania (POR)

Wyłącznik czasowy zasilania (PWRT)

Zegar rozruchu oscylatora (OST)

Reset przy spadku napięcia (BOR)

Rozszerzony timer kontrolny (WDT)

Moduł wykrywania wysokiego/niskiego napięcia (HLVD)

Szeregowe programowanie wewnątrzukładowe (ICSP)

Debugowanie wewnątrzukładowe (ICD)

Urządzenia peryferyjne


12-bitowy przetwornik analogowo-cyfrowy (ADC) - modele PIC18F2423/2523 10 kanałów; PIC18F4423/4523 13 kanałów

Jeden rozszerzony przechwytywanie, porównaj, moduł PWM - tylko modele PIC18F4423/4523

Przechwytywanie, porównanie, moduły PWM - modele x 2 PIC18F2423/2523, modele x 1 PIC18F4423/4523

Dwóch komparatorów

Jeden 8-bitowy zegar

Trzy 16-bitowe timery

Moduł Master Synchroniczny Port Szeregowy (MSSP) z SPI i I2C.

Ulepszony uniwersalny synchroniczny-asynchroniczny odbiornik-nadajnik (EUSART)
