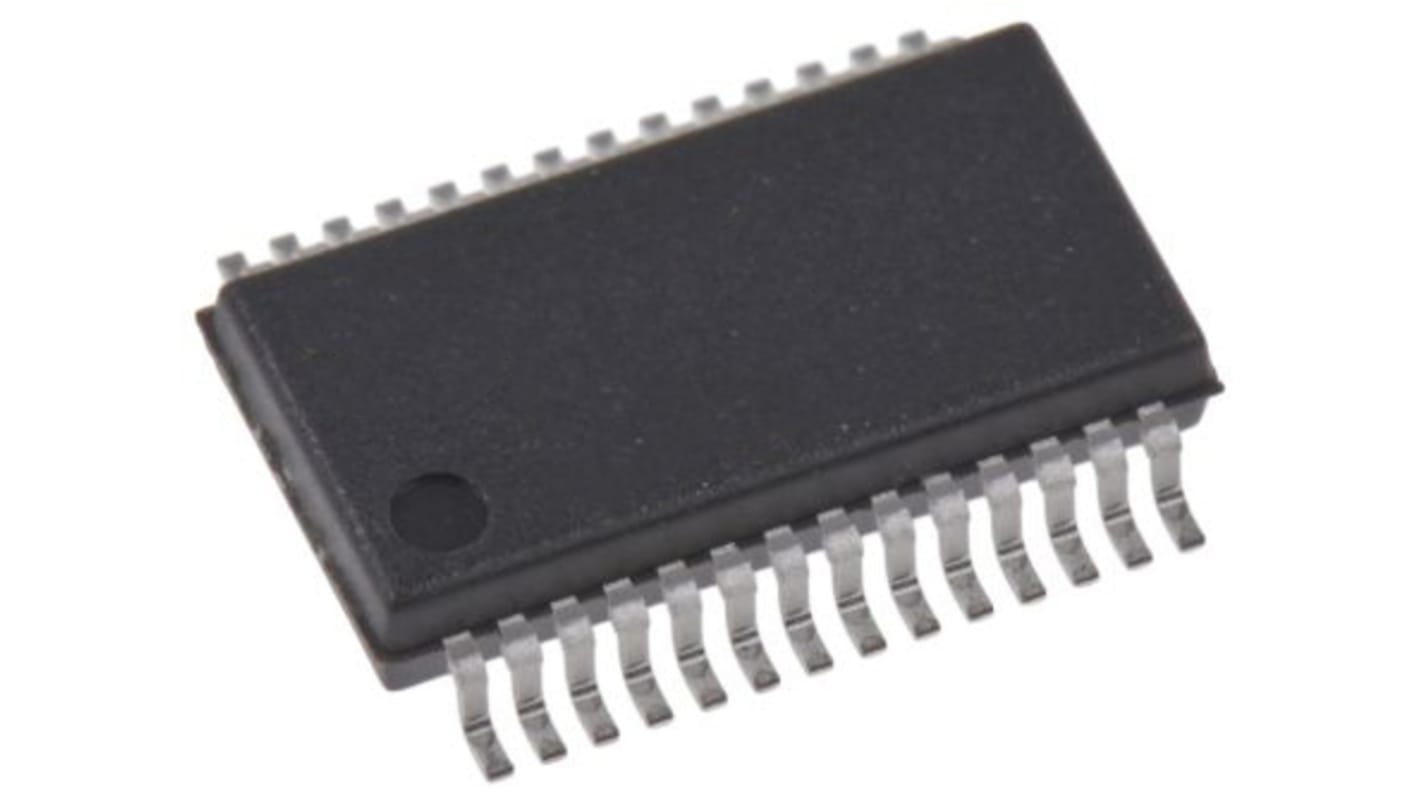

Mikrokontroler Infineon M8C SSOP 28-pinowy Montaż powierzchniowy PSoC 8 kB 8bit 24MHz RAM:512 B Flash 5,25 V (maks.)

Wydajny procesor z architekturą Harvard
Procesor M8C o szybkości do 24 MHz.
Niska moc przy dużej prędkości
Napięcie robocze: od 3,0 V do 5,25 V
Zakres temperatury motoryzacyjnej: -40, z uwzględnieniem ciśnienia atmosferycznego C do +85, z uwzględnieniem temperatury barwowej
Advanced devices (bloki PSoC®)
Cztery analogowe bloki PSoC typu E zapewniają:
Dwa komparatory z przetwornicą analogowo-cyfrową (DAC)
Odnośniki
Do 10 bitów jedno- lub dwu-, 24-kanałowa analogowo-cyfrowa
Przetworniki (ADC)
Cztery cyfrowe bloki PSoC zapewniają:
Zegary 8- do 32-bitowe, liczniki i modulatory szerokości impulsu
(PWM)
Cykliczna kontrola nadmiarowa (CRC) i pseudolosowa
Moduły sekwencji (PRS)
UART z pełnym lub półdupleksem
Master lub urządzenie podporządkowane SPI
Możliwość podłączenia do wszystkich styków GPIO (ang. Ogólnego przeznaczenia I/O)
Skomplikowane urządzenia peryferyjne poprzez łączenie elementów
Możliwość stosowania pomiaru pojemnościowego
Elastyczna pamięć wbudowana w chipie
Pamięć programu Flash 8 KB
512 bajtów pamięci SRAM
Programowanie szeregowe wewnątrz systemu (ISSP)
Częściowe aktualizacje pamięci błyskowej
Elastyczne tryby ochrony
Emulacja EEPROM w pamięci flash
Kompletne narzędzia konstruktorskie
Oprogramowanie do wolnego rozwoju (PSoC Designer™)
W pełni wyposażony emulator wewnętrzny (ICE) i programator
Emulacja pełnej szybkości
Złożona struktura punktów zwrotnych
Pamięć zapisów 128 KB
Precyzyjna, programowalna częstotliwość taktowania
Wewnętrzny oscylator ±5% 24 MHz.
Wewnętrzny oscylator niskiego zasilania działający z małą prędkością do systemu alarmowego i
Funkcja uśpienia
Opcjonalny zewnętrzny oscylator, do 24 MHz.
Programowalne konfiguracje styków
Obciążenie 25 mA, obciążenie 10 mA na wszystkich GPOI
Tryby jazdy: Podciąganie, opuszczanie, wysokie Z, silne lub otwarte
Na wszystkich komputerach GPOI
Wejście analogowe we wszystkich GPOI
Konfigurowalne przerwania dla wszystkich GPOI
Uniwersalny kubek analogowy
Wspólna wewnętrzna magistrala analogowa
Jednoczesne połączenie kombinacji we/wy
Dodatkowe zasoby systemowe
Inter-Integrated Circuit (I
2C™) Master, slave lub multi-Master
Obsługa do 400 kHz
Zegary funkcji watchdog i uśpienia
Konfigurowane przez użytkownika wykrywanie niskiego napięcia (LVD)
Zintegrowany obwód nadzorczy
Napięcie odniesienia precyzji w układzie scalonym
