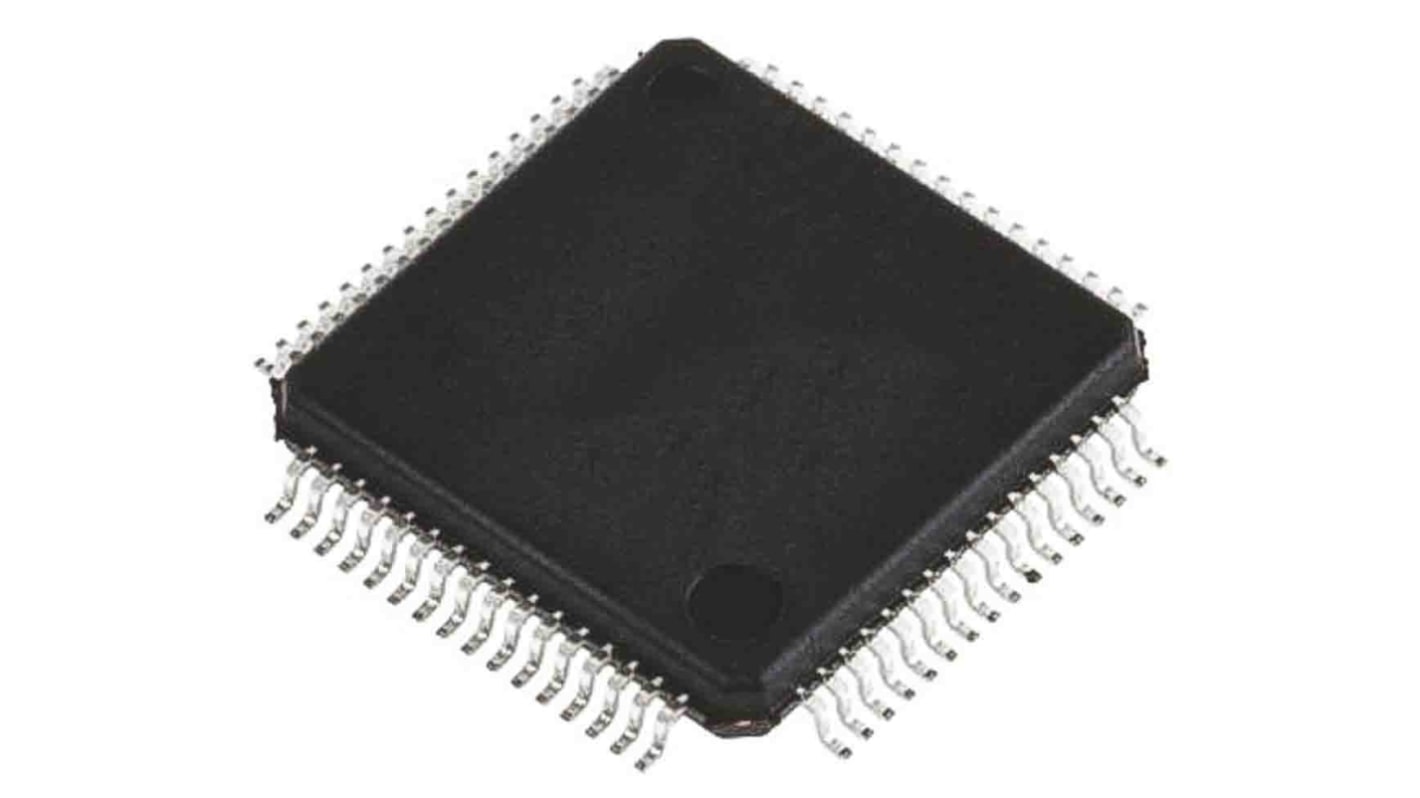

Mikrokontroler STMicroelectronics STM32L4 LQFP 64-pinowy Montaż powierzchniowy ARM Cortex M4 512 kB 32bit CAN:1 80MHz

Urządzenia STM32L452xx to mikrokontrolery o bardzo niskim poborze mocy, oparte na wysokiej wydajności ARM® Cortex®-M4 32-bitowe procesory RISC pracujące z częstotliwością do 80 MHz. Procesor Cortex-M4 oferuje jednostkę zmiennoprzecinkową (FPU), która oferuje instrukcje przetwarzania danych ARM® o pojedynczej precyzji i typy danych. Urządzenie obsługuje także pełny zestaw instrukcji DSP i modułu ochrony pamięci (MPU) w celu zwiększenia bezpieczeństwa aplikacji. Urządzenia STM32L452xx osadzają pamięć o dużej szybkości (pamięć Flash do 512 KB, 160 kilobajtów SRAM), interfejs pamięci flash SPI (dostępny we wszystkich pakietach) oraz bogaty zakres udoskonalonych operacji we/wy i urządzeń peryferyjnych podłączonych do dwóch magistrali APB, dwóch magistrali AHB i 32-bitowej Matrix wielopunktowej matrycy AHB. Urządzenia STM32L452xx osadzają kilka mechanizmów ochrony wbudowanej pamięci Flash i pamięci SRAM: Ochronę odczytu, ochronę zapisu, ochronę odczytu kodów zastrzeżonych i zaporę. Urządzenia są wyposażone w szybki 12-bitowy przetwornik A/C (5 Ms/s), dwa komparatory, jeden wzmacniacz operacyjny, jeden kanał C/A, wewnętrzny bufor napięcia odniesienia, zegar czasu rzeczywistego (RTC) o małym poborze mocy, jeden uniwersalny timer 32-bitowy, jeden 16-bitowy timer PWM przeznaczony do sterowania silnikiem, cztery uniwersalne timery 16-bitowe oraz dwa 16-bitowe timery o małym poborze mocy. Ponadto dostępnych jest do 21 pojemnościowych kanałów pomiarowych. Posiadają również standardowe i Advanced interfaces komunikacji. Moduł STM32L452xx pracuje w zakresie temperatury od -40 do +85°C (połączenie +105°C) i od -40 do +125°C (połączenie +130°C) w zakresie od 1,71 do 3,6 V VDD podczas korzystania z wewnętrznego regulatora LDO i zasilacza 1,05 do 1,32 V VDD12 podczas korzystania z zewnętrznego zasilacza SMPS. Wszechstronny zestaw trybów oszczędzania energii umożliwia projektowanie aplikacji o niskim poborze mocy. Obsługiwane są niektóre niezależne zasilacze: Analogowe niezależne wejście zasilania dla ADC, DAC, OPTIAMP i komparatorów. Wejście VBAT umożliwia utworzenie kopii zapasowej RTC i rejestrów zapasowych. Dedykowane zasilacze VDD12 można wykorzystać do obejścia wewnętrznego regulatora LDO po podłączeniu do zewnętrznego interfejsu SMPS. Rodzina STM32L452xx oferuje sześć pakietów od 48 do 100-pinowych.
