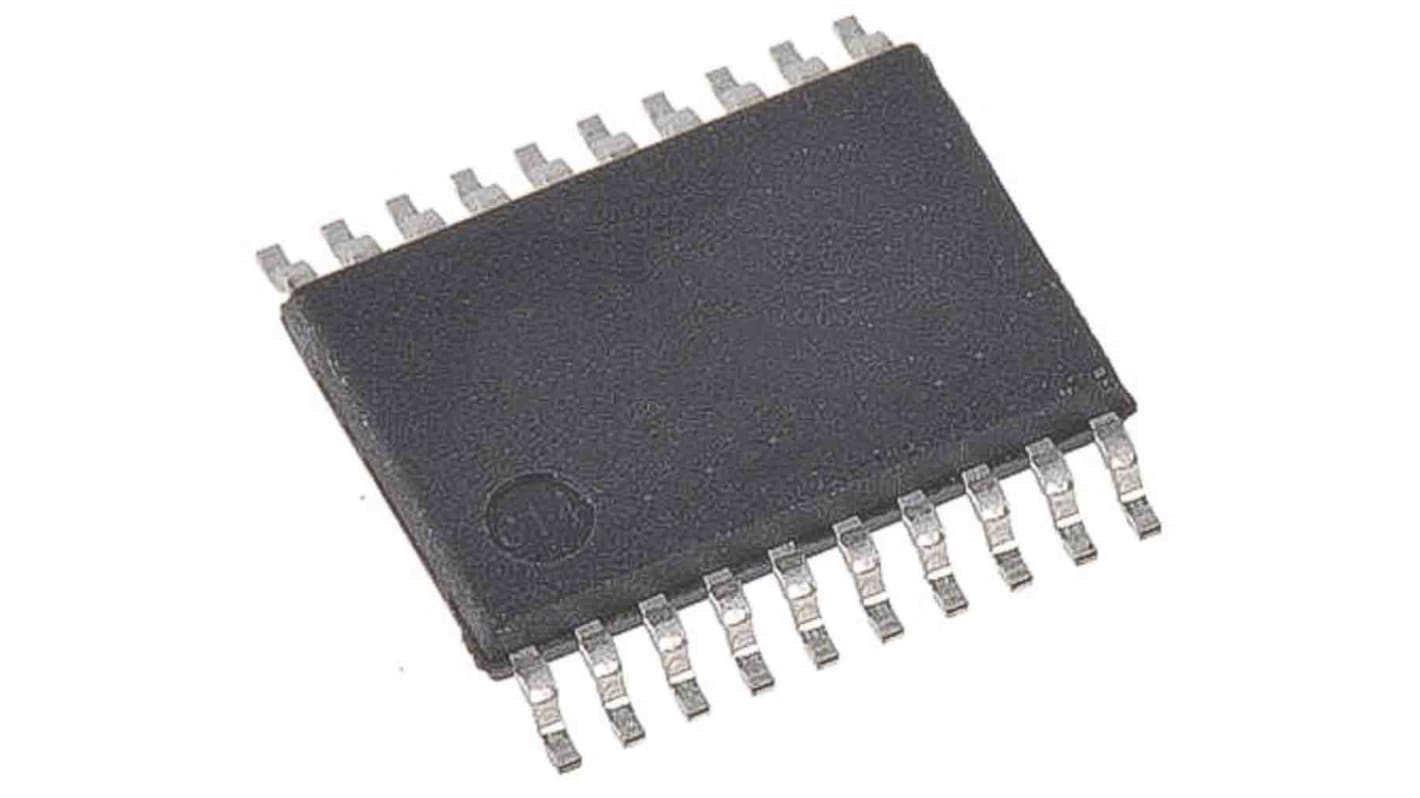

Mikrokontroler STMicroelectronics STM32F0 TSSOP 20-pinowy Montaż powierzchniowy ARM Cortex M0 32 kB 32bit 48MHz RAM:6

Rdzeń: ARM® 32-bitowy procesor Cortex®-M0, częstotliwość do 48 MHz.
Pamięci
Od 32 do 128 Kbajtów pamięci Flash
6 do 16 Kbajtów SRAM z parzystością HW
CRC jednostka obliczeniowa
Resetowanie i zarządzanie zasilaniem
Zasilanie cyfrowe i we/wy: VDD= 2,4 V do 3,6 V.
Zasilanie analogowe: VDDA = VDDdo 3,6 V.
Ponowne uruchamianie/wyłączanie zasilania (POR/PDR)
Tryby oszczędzania energii: Uśpienia, zatrzymania, gotowości
Zarządzanie zegarem
Oscylator kwarcowy od 4 do 32 MHz.
Oscylator 32 kHz dla RTC z kalibracją
Wewnętrzny pilot 8 MHz z opcją PLL x6
Wewnętrzny oscylator RC 40 kHz
Do 51 szybkich wejść/wyjść
Wszystkie grafiki na zewnętrznych wektorach przerwań
Do 51 wejść/wyjść z odpornością na 5 V.
5-kanałowy kontroler DMA
Jeden 12-bitowy przetwornik analogowo-cyfrowy 1,0 μs (do 16 kanałów)
Zakres konwersji: Od 0 do 3,6 V.
Oddzielne zasilanie analogowe: Od 2,4 V do 3,6 V.
RTC kalendarza z alarmem i okresowym uaktywnieniem z trybu Stop/Standby (Zatrzymaj/Gotowość)
11 stoperów
Jeden 16-bitowy, Advanced-Control timer do odbioru sygnału wyjściowego PWM o 6 kanałach
Do siedmiu 16-bitowych zegarów z maksymalnie czterema IC/OC i OCN, nadających się do dekodowania sygnałów sterujących w podczerwieni
Niezależne zegary systemu alarmowego
"Systick timer"
Interfejsy komunikacyjne
Maksymalnie dwa interfejsy I2C.
Do czterech USART obsługujących Master synchronous SPI i sterowanie modemem, jedno z automatycznym wykrywaniem szybkości transmisji
Maks. 2 porty SPIS (18 Mb/s) z 4-16 programowalnymi ramkami bitowymi
Interfejs USB 2.0 o pełnej szybkości z obsługą BCD i LPM
Debugowanie połączenia szeregowego (SWD)
