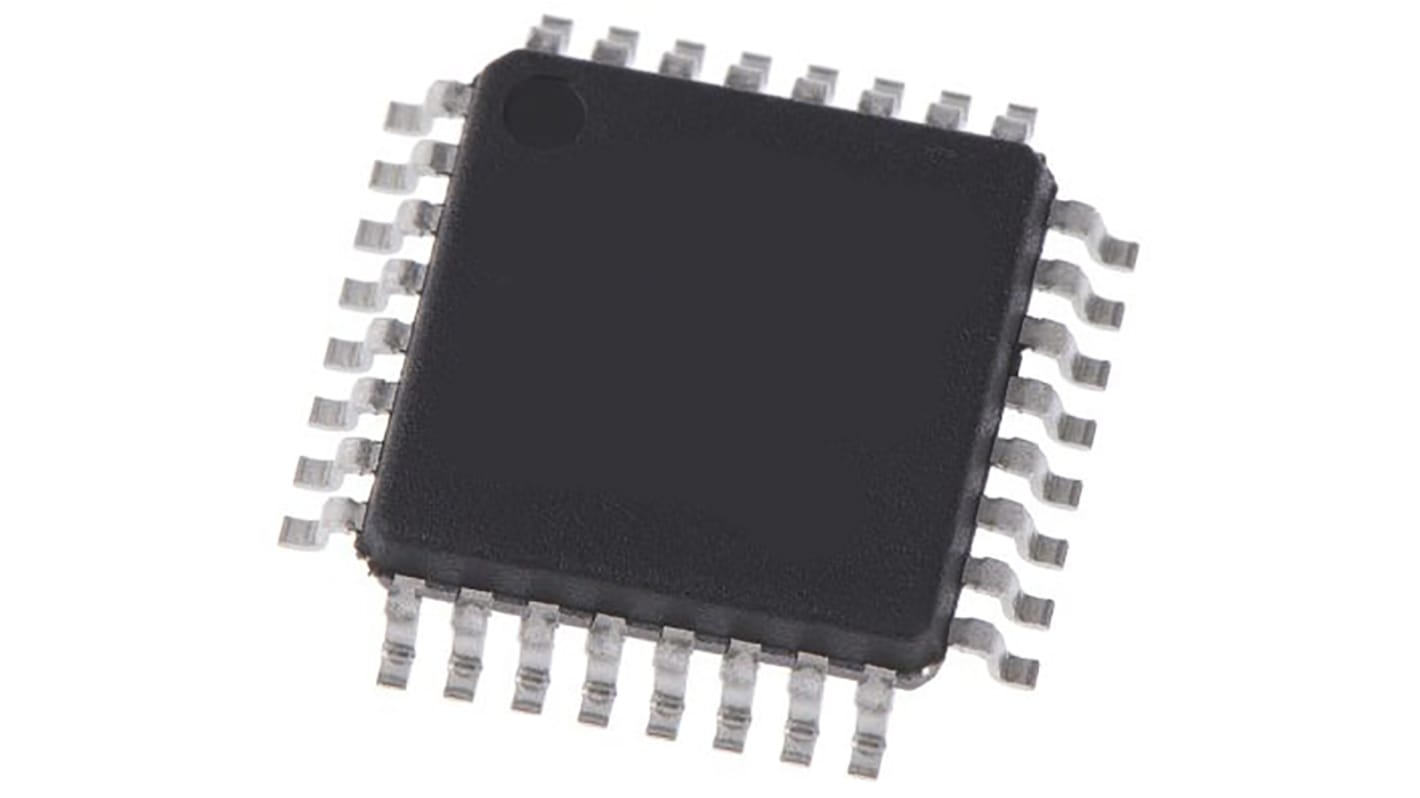

Mikrokontroler STMicroelectronics STM32F0 LQFP 32-pinowy Montaż powierzchniowy ARM Cortex M0 64 kB 32bit 48MHz RAM:8 kB

Mikrokontrolery STM32F051xx zawierają 32-bitowy rdzeń RISC ARM®Cortex®-M0 o częstotliwości do 48 MHz, szybkie pamięci wbudowane (do 64 KB pamięci Flash i 8 KB pamięci SRAM) oraz szeroki zakres zaawansowanych urządzeń peryferyjnych i/Os. Wszystkie urządzenia są wyposażone w standardowe interfejsy komunikacyjne (do dwóch przetworników I2C, do dwóch interfejsów SPI, jeden I2S, jeden HDMI CEC i maksymalnie dwa moduły USART), jeden 12-bitowy ADC, jeden 12-bitowy DAC, sześć 16-bitowych timerów, jeden 32-bitowy timer i zaawansowany regulator czasowy PWM.
Mikrokontrolery STM32F051xx zawierają urządzenia w siedmiu różnych opakowaniach, od 32 do 64 styków. W zależności od wybranego urządzenia dostępne są różne zestawy urządzeń peryferyjnych.
Dzięki tym funkcjom mikrokontrolery STM32F051xx nadają się do wielu zastosowań, takich jak sterowanie aplikacjami i interfejsy użytkownika, urządzenia przenośne, odbiorniki AV i telewizja cyfrowa, urządzenia peryferyjne do komputerów PC, platformy do gier i GPS, zastosowania przemysłowe, sterowniki PLC, falowniki, drukarki, skanery, systemy alarmowe, interfejsy wideo i HVACs.

Rdzeń: Procesor ARM®32-bit Cortex®-M0, częstotliwość do 48 MHz.
Pamięci
16 do 64 KB pamięci Flash
8 KB pamięci SRAM z kontrolą parzystości sprzętu
Jednostka obliczeniowa CRC
Resetowanie i zarządzanie zasilaniem
Zasilanie cyfrowe i we/wy: VDD= 2,0 V do 3,6 V.
Zasilanie analogowe: VDDA = z VDD do 3,6 V.
Resetowanie zasilania/wyłączenia (por/PDR)
Programowalny detektor napięcia (PVD)
Tryby niskiego poboru mocy: Tryb uśpienia, zatrzymania, gotowości
VBATzasilanie rejestrów RTC i zapasowych
Zarządzanie zegarem
Oscylator kryształowy 4 do 32 MHz.
Oscylator 32 kHz dla RTC z kalibracją
Wewnętrzny pilot 8 MHz z opcją x6 PLL
Wewnętrzny oscylator RC 40 kHz
Do 55 szybkich we/Wy
Wszystkie grafiki na zewnętrznych wektorach przerwania
Do 36 WE/Wy z możliwością tolerancji 5 V.
5-kanałowy kontroler DMA
Jeden ADC 12-bitowy, 1,0 μs (do 16 kanałów)
Zakres konwersji: Od 0 do 3,6 V.
Odłączyć zasilanie analogowe od 2.4 do 3.6
Jeden 12-bitowy kanał DAC
Dwa szybkie komparatory analogowe o niskim poborze mocy z programowalnym wejściem i wyjściem
Do 18 pojemnościowych kanałów czujnikowych obsługujących przyciski dotykowe, liniowe i obrotowe czujniki dotykowe
Do 11 zegarów
Jeden 16-bitowy, 7-kanałowy, zaawansowany regulator czasowy do 6-kanałowego wyjścia PWM, z generowaniem czasu awaryjnego i zatrzymaniem awaryjnym
Jeden 32-bitowy i jeden 16-bitowy zegar z 4 IC/OC, umożliwiający dekodowanie sygnału podczerwieni
Jeden 16-bitowy timer, z 2 IC/OC, 1 OCN, generowaniem czasu awaryjnego i zatrzymaniem awaryjnym
Dwa 16-bitowe timery, każdy z IC/OC i OCN, generowaniem czasu awaryjnego, zatrzymaniem awaryjnym i bramką modulatora do sterowania w podczerwieni
Jeden 16-bitowy timer z 1 IC/OC
Niezależne i systemowe timery układu alarmowego
Zegar Systick: 24-bitowy licznik pobierania
Jeden 16-bitowy podstawowy licznik czasu do sterowania kontrolerem DAC
Kalendarz RTC z alarmem i okresowym wybudzeniem z Stop/Gotowość
Interfejsy komunikacyjne
Maksymalnie dwa interfejsy I2C, jeden obsługujący tryb Fast Mode Plus (1 Mb/s) z ujście prądu 20 ma, SMBus/PMBus i wybudzeniem z trybu Stop
Maksymalnie dwa USART obsługujące Master synchronous SPI i sterowanie modemem, sieć LIN, funkcję IrDA, funkcję automatycznego wykrywania prędkości transmisji i wybudzenia
Maksymalnie dwa interfejsy SPI (18 Mb/s) z programowalną ramką 4 do 16 bitów, jeden z multipleksowanym interfejsem I2S
Interfejs HDMI CEC, uaktywniania na odbiorze hedera
Debugowanie szeregowego przewodu (SWD)
Unikatowy identyfikator 96-bitowy
