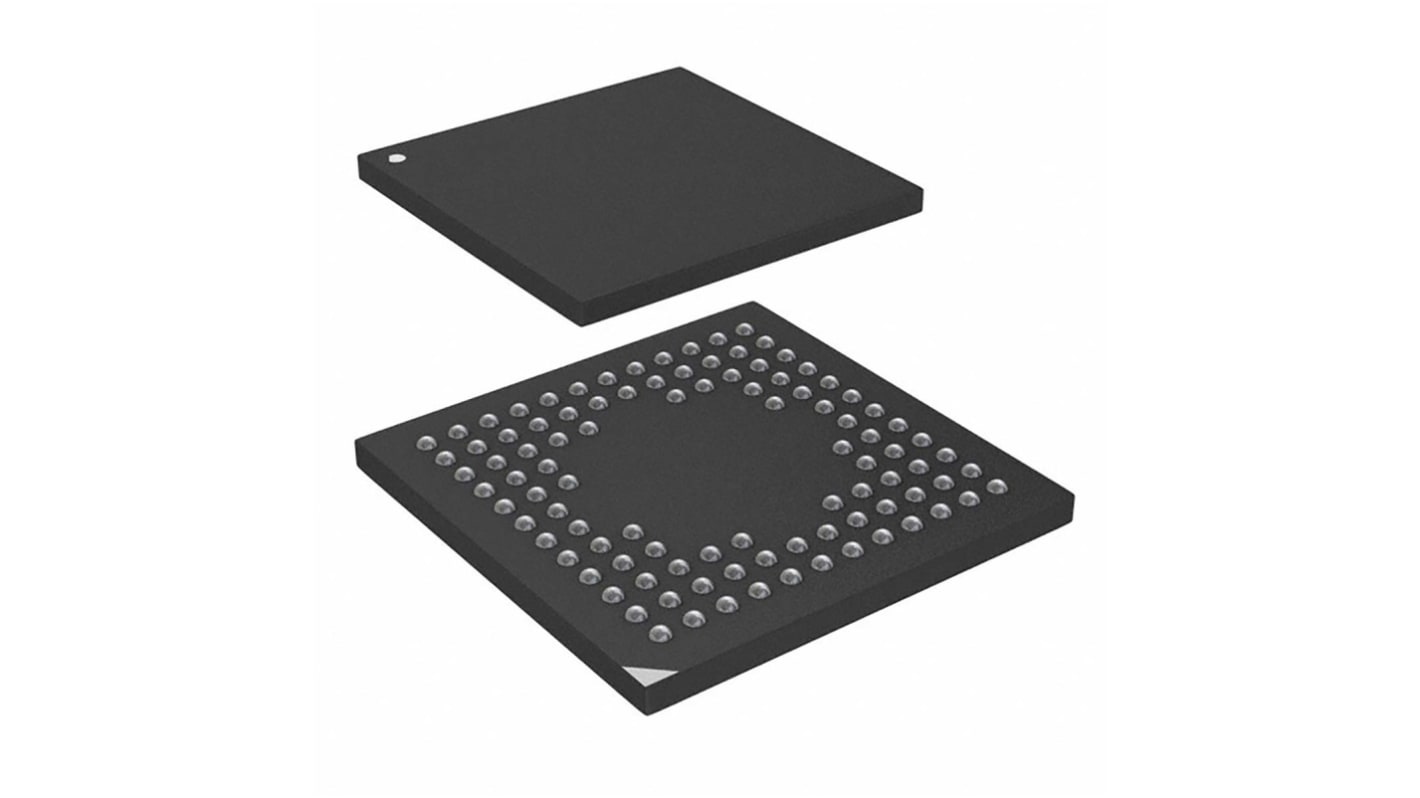

Mikrokontroler STMicroelectronics STM32F0 UFBGA 100-pinowy Montaż powierzchniowy ARM Cortex M0 128 kB 32bit 48MHz

Mikrokontrolery STM32F071x8/XB zawierają 32-bitowy rdzeń RISC ARM® Cortex®-M0 o częstotliwości do 48 MHz, szybkie pamięci wbudowane (do 128 KB pamięci Flash i 16 KB pamięci SRAM) oraz szeroki zakres zaawansowanych urządzeń peryferyjnych i/Os. Wszystkie urządzenia są wyposażone w standardowe interfejsy komunikacyjne (dwa moduły I2C, dwa SPI/jeden I2S, jeden HDMI CEC i cztery USART), jeden 12-bitowy ADC, jeden 12-bitowy DAC z dwoma kanałami, siedem 16-bitowych timerów, jeden 32-bitowy timer i zaawansowany regulator czasowy PWM.
Mikrokontrolery STM32F071x8/XB zawierają urządzenia w sześciu różnych opakowaniach, od 48 do 100 pinów. W zależności od wybranego urządzenia dostępne są różne zestawy urządzeń peryferyjnych.
Dzięki tym funkcjom mikrokontrolery STM32F071x8/XB nadają się do wielu zastosowań, takich jak sterowanie aplikacjami i interfejsy użytkownika, urządzenia przenośne, odbiorniki AV i telewizja cyfrowa, urządzenia peryferyjne do komputerów PC, platformy do gier i GPS, zastosowania przemysłowe, sterowniki PLC, falowniki, drukarki, skanery, systemy alarmowe, interfejsy wideo i HVACs.

Rdzeń: Procesor ARM® 32-bitowy Cortex®-M0, częstotliwość do 48 MHz.
Pamięci
Od 64 do 128 KB pamięci Flash
16 KB pamięci SRAM z parzystością sprzętową
Jednostka obliczeniowa CRC
Resetowanie i zarządzanie zasilaniem
Zasilanie cyfrowe i we/wy: VDD = 2,0 V do 3,6 V.
Zasilanie analogowe: VDDA = VDD do 3,6 V.
Wybrane i/Os: VDDIO2 = 1,65 V do 3,6 V.
Resetowanie zasilania/wyłączenia (por/PDR)
Programowalny detektor napięcia (PVD)
Tryby niskiego poboru mocy: Tryb uśpienia, zatrzymania, gotowości
Zasilanie VBAT dla rejestrów RTC i zapasowych
Zarządzanie zegarem
Oscylator kryształowy 4 do 32 MHz.
Oscylator 32 kHz dla RTC z kalibracją
Wewnętrzny pilot 8 MHz z opcją x6 PLL
Wewnętrzny oscylator RC 40 kHz
Wewnętrzny oscylator 48 MHz z automatycznym przycinaniem na podstawie zewn synchronizacja
Do 87 szybkich we/Wy
Wszystkie grafiki na zewnętrznych wektorach przerwania
Do 68 WE/Wy z tolerancją 5 V i 19 z niezależnym zasilaniem VDDIO2
Siedmiokanałowy kontroler DMA
Jeden ADC 12-bitowy, 1,0 μs (do 16 kanałów)
Zakres konwersji: Od 0 do 3,6 V.
Oddzielne zasilanie analogowe: Od 2,4 V do 3,6 V.
Jeden 12-bitowy konwerter D/A (z 2 kanałami)
Dwa szybkie komparatory analogowe o niskim poborze mocy z programowalnym wejściem i wyjściem
Do 24 pojemnościowych kanałów wykrywania dla czujników dotykowych, liniowych i obrotowych
Kalendarz RTC z alarmem i okresowym wybudzeniem z Stop/Gotowość
12 timerów
Jeden 16-bitowy zaawansowany regulator czasowy do 6-kanałowego wyjścia PWM
Jeden 32-bitowy i siedem 16-bitowych timerów, z maksymalnie czterema IC/OC, OCN, nadającym się do dekodowania sygnałów sterowania w podczerwieni lub sterowania DAC
Niezależne i systemowe timery układu alarmowego
Zegar Systick
Interfejsy komunikacyjne
Dwa interfejsy I2C obsługujące tryb Fast Mode Plus (1 Mb/s) z ujście prądowym 20 ma, jeden obsługujący SMBus/PMBus i budzenie
Cztery USART obsługujące Master synchronous SPI i sterowanie modemem, LIN, IrDA, automatyczne wykrywanie prędkości transmisji i funkcja aktywacji
Dwa interfejsy SPI (18 Mb/s) z 4 do 16 programowalnymi ramkami bitowymi oraz multipleksowanymi interfejsami I2S
HDMI CEC, wybudzenie na odbiorze hedera
Debugowanie szeregowego przewodu (SWD)
Unikatowy identyfikator 96-bitowy
