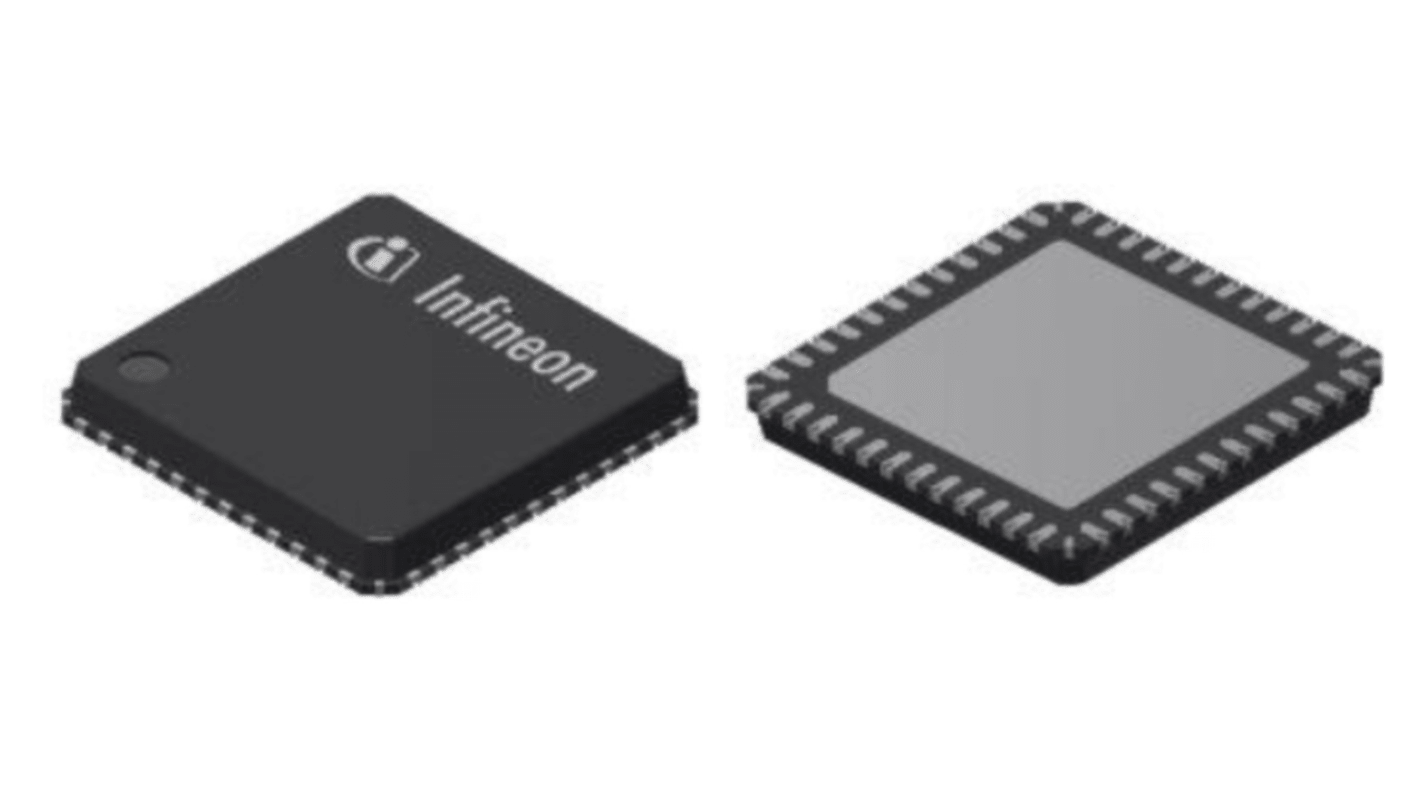

Mikrokontroler Infineon Cortex VQFN 48-pinowy Montaż powierzchniowy ARM Cortex M3 64 kB 32bit 40MHz

MOTIXTM TLE9877QXW40 należy do rodziny produktów MOTIXTM TLE987x. MOTIXTM TLE9877QXW40 to pojedynczy 3-fazowy sterownik silnika, który integruje standardowy w branży rdzeń Arm® Cortex®-M3, umożliwiający wdrożenie zaawansowanych algorytmów sterowania silnikiem, takich jak sterowanie zorientowane na pole. Zawiera sześć w pełni zintegrowanych sterowników NFET zoptymalizowanych do napędzania silnika 3-fazowego za pośrednictwem sześciu zewnętrznych układów zasilania NFET, pompę ładowania umożliwiającą pracę przy niskim napięciu i programowalny prąd oraz sterowanie nachyleniem prądu w celu zoptymalizowania zachowania EMC. Jego zestaw peryferyjny obejmuje czujnik prądu, sekwencyjny przybliżający ADC zsynchronizowany z jednostką przechwytywania i porównywania do sterowania PWM oraz 16-bitowe timery. Odbiornik LIN jest również zintegrowany, aby umożliwić komunikację z urządzeniem wraz z szeregiem ogólnych wejść/wyjść. Zawiera wbudowany liniowy regulator napięcia do zasilania obciążeń zewnętrznych.
Jest to wysoce zintegrowane urządzenie motoryzacyjne zgodne z normą AEC-Q100 klasy 0, umożliwiające ekonomiczne i przestrzenne rozwiązania do zastosowań mechanicznych napędów silników BLDC, które znajdują się pod osłoną, takich jak pompy i wentylatory.

•Sześć sterowników prądowych z pompą ładowania do układów MOSFET z kanałem N
•Zintegrowany nadajnik-odbiornik LIN zgodny z LIN 2.2 i SAEJ2602
•Dwa pełne dupleksowe interfejsy szeregowe (UART) z obsługą LIN
•Dwa synchroniczne kanały szeregowe (SSC)
•Wbudowany układ OSC i PLL do generowania zegara
•Jedno wejście monitorowania wysokiego napięcia z funkcją przebudzenia
•Wzmacniacz operacyjny o dużej prędkości do wykrywania prądu silnika za pomocą shuntu
•Jednostka pomiarowa:
8-bitowy moduł ADC z 10 wejściami multipleksowanymi
10-bitowy moduł ADC z 8 wejściami multipleksowanymi, 5 zewnętrznymi wejściami analogowymi
Urządzenie do pomiaru temperatury i napięcia akumulatora na układzie
•Wyłączanie podwyższonej temperatury obsługuje pracę do Tjmax = 175°C
•Niezależny programowalny stróż okienny
•Zasilacze wewnętrzne 5 V/1,5 V
•Zasilanie zewnętrzne (VDDEXT): 5 V +/-2% przy 20 mA
•Tryby oszczędności energii:
Tryb spowolnienia MCU
Tryb uśpienia
Tryb zatrzymania
Cykliczny tryb uśpienia

•32-bitowy rdzeń Arm® Cortex®-M3, częstotliwość zegara do 40 MHz
•64 kB pamięci flash dla kodu i danych
•Pamięć rozruchowa ROM o pojemności 32 kB w przestrzeni kodowej (używana do przechowywania kodu rozruchowego i adresu IP)
• Pamięć RAM 6 kB
• Architektura Harvard
•Zestaw instrukcji Thumb®-2 oraz sprzętowa jednostka dzielenia i mnożenia
•Cztery 16-bitowe timery
•Jednostka przechwytywania/porównywania do generowania sygnału PWM (CCU6) z 2 x 16-bitowymi timerami

•Napięcie zasilania roboczego Vs = 5,5 do 28 V, maksymalna wartość znamionowa 40 V
•Rozszerzony zakres pracy Vs=3,0 do 28V, MCU / Flash w pełni funkcjonalny
•Wydajność ESD:
do 2 kV / obsługa wszystkich styków
4 kV przy wejściach HV
6 kV przy stykach LIN
•Zacisk przepięciowy (wytrzymałość obciążenia) do 40 V
•Szeroki zakres temperatur pracy: Tj: od -40°C do 175°C
