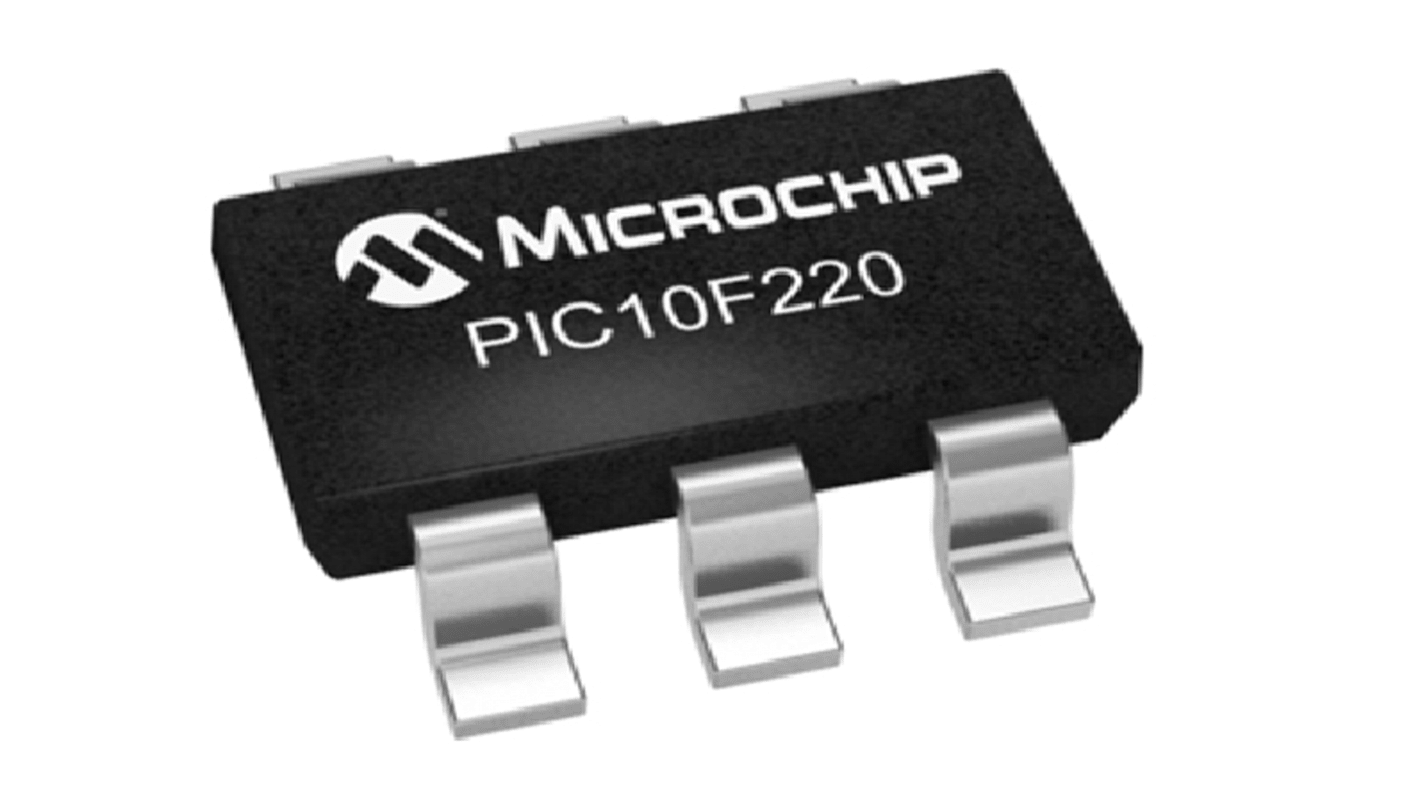

Mikrokontroler Microchip PIC10 SOT-23 6-pinowy Montaż powierzchniowy PIC

Mikrokontrolery Microchip o wysokiej wydajności z 8-bitowymi Urządzeniami A/D firmy Microchip Technology to niedrogie, wysokowydajne, 8-bitowe, w pełni statyczne mikrokontrolery CMOS z pamięcią Flash. Wykorzystują architekturę RISC z zaledwie 33 instrukcjami o jednym słowie/jednym cyklu. Wszystkie instrukcje są jednocyklem z wyjątkiem gałęzi programu, które biorą dwa cykle. Urządzenia PIC10F220/222 zapewniają wydajność o wielkości wyższej niż ich konkurenci w tej samej kategorii cenowej. Instrukcje o szerokości 12-bitowej są wysoce symetryczne, czego efektem jest typowa kompresja kodu w stosunku 2:1 w porównaniu z innymi kontrolerami 8-bitowymi tej klasy. Łatwy w użyciu i zapamiętaniu zestaw instrukcji znacznie skraca czas programowania.

Instrukcje o szerokości 12 bitów
Tryby adresowania bezpośredniego, pośredniego i względnego dla danych i instrukcji
Ścieżka danych o szerokości 8 bitów
Szybkość działania 500 ns cykl instrukcji z wewnętrznym zegarem 8 MHz.
Zakres napięcia roboczego od 2,0 V do 5,5 V.
Zakres temperatur: od -40°C do +85°C
Precyzyjny wewnętrzny oscylator 4 lub 8 MHz, fabrycznie skalibrowany na ±1%
8-bitowy zegar/licznik czasu rzeczywistego z 8-bitowym programowanym funkcją wstępnego kamienia

Produkty PIC10F220/222 są wyposażone w specjalne funkcje zmniejszające koszty systemu i wymagania dotyczące zasilania. Funkcja resetowania po włączeniu zasilania (POR) i timer resetowania urządzenia (DRT) eliminuje konieczność stosowania zewnętrznego układu resetowania. Dostępny jest tryb oscylatora wewnętrznego INTOSC, co pozwala na zachowanie ograniczonej liczby dostępnych wejść/wyjść. Energooszczędny tryb uśpienia, regulator czasowy układu alarmowego i funkcje ochrony kodowej poprawiają koszty systemu, zasilanie i niezawodność.
