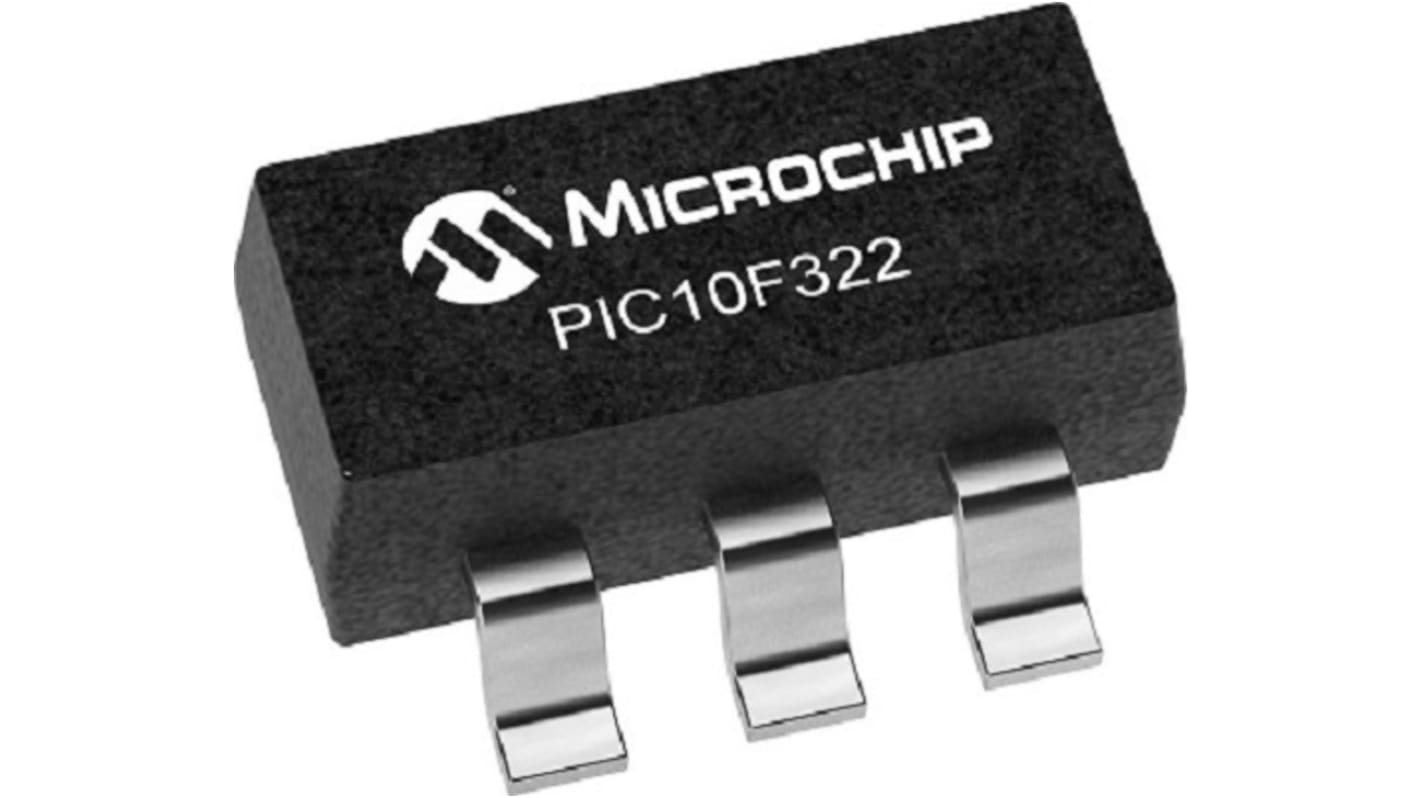

Mikrokontroler (MCU) Microchip PIC10 SOT-23 6-pinowy Montaż powierzchniowy Mikrokontroler 8-bitowy

Microchip PIC10F322 to kolejna generacja rodziny PIC10F, która zapewnia zwiększony zestaw funkcji i zwiększoną wydajność w porównaniu z istniejącą rodziną PIC10F, o którą prosili klienci. Te nowe warianty PIC10F32X opierają się na standardowej architekturze średniego zasięgu w porównaniu z podstawową dla rodziny PIC10F2XX i zapewniają przerwy, głębszy stos sprzętowy, PWM, emulowane dane EE, zwiększony oscylator wewnętrzny 16MHz, mniejszą moc i 3 8-bitowe ADC, a także kilka nowych zintegrowanych urządzeń peryferyjnych.

Pamięć programowa Flash z funkcją samodzielnego odczytu lub zapisu
Rdzeń z zakresu średniego
Nieulotna pamięć masowa danych 128 B
35 instrukcji, 8 poziomów stosu, przerwy sprzętowe
Oscylator wewnętrzny o niskiej mocy 16 MHz lub 31 kHz
2 samodzielne moduły PWM
3-kanałowy 8b ADC z Vref
Zintegrowany wskaźnik temperatury
Konfigurowalna komórka logiczna
Uzupełniający generator kształtu fali
Oscylator sterowany numerycznie
Dwa 8-bitowe timery TMR0 i TMR2
Rozszerzony timer Watchdog
Reset brązowo-wyjściowy
Wejście/wyjście prądu źródłowego lub sygnalizacyjnego 25 mA
Programowanie szeregowe w obwodzie
Szeroki zakres napięcia roboczego F 2,3 V – 5,5 V
Wariant LF o bardzo niskim poborze mocy 1,8 V – 3,6 V

Te nowe zintegrowane urządzenia peryferyjne obejmują nową konfigurowalną komórkę logiczną, która umożliwia użytkownikowi wykonywanie prostych funkcji logicznych, sterowany numerycznie moduł oscylatora, który zapewnia dwie funkcje, PWM ze stałym 50% cyklem pracy i funkcję zwiększonej rozdzielczości częstotliwości, która doskonale nadaje się do zastosowań takich jak sterowanie balastem, generator form fal uzupełniających, który zapewnia uzupełniające formy fal do różnych źródeł wejściowych, w tym PWM, CLC lub NCO, a wreszcie zintegrowany wskaźnik temperatury do niedrogich pomiarów temperatury.
