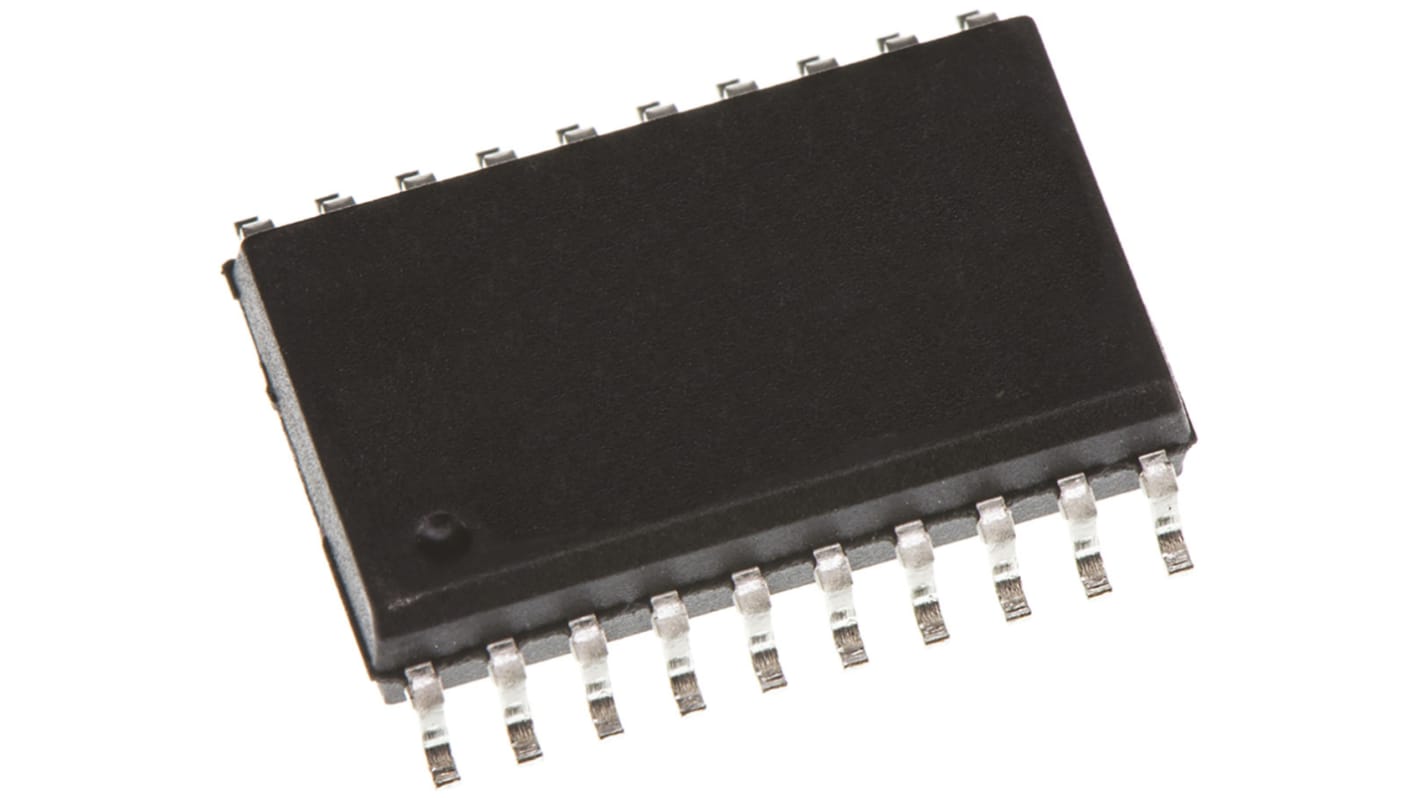

Mikrokontroler Microchip PIC16F SOIC 20-pinowy Montaż powierzchniowy PIC 8 kilosłów 8bit 32MHz RAM:1,024 kB Flash 1,8

Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.

Rodzina mikrokontrolerów PIC16F1825/1829 jest oparta na udoskonalonym rdzeniu średniego zakresu Microchip z 16-poziomowym zespołem sprzętu i 49 instrukcjami. Te mikrokontrolery zapewniają do 8 MIPS, 14 Kbajtów pamięci programowej, 1024 bajtów pamięci RAM i 256 bajtów danych EEPROM. Wbudowany jest konfigurowalny oscylator z dokładnością ±1%.

Maks. 32 MHz Szybkość procesora
49 Instrukcje
16-poziomowy stos sprzętu
Oscylator wewnętrzny 32 MHz - zakres częstotliwości do wyboru od 32 MHz do 31 kHz
12 styków we/wy - PIC16F1825
18 Styki I/O - PIC16F1829
Technologia XLP
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Rozszerzony timer kontrolny (WDT)
Zaawansowane programowanie niskiego napięcia (LVP)
Szeregowe programowanie wewnątrzukładowe (ICSP)
Debugowanie wewnątrzukładowe (ICD)

10-bitowy przetwornik analogowo-cyfrowy (ADC) - PIC16F1825 8 kanałów, PIC16F1829 12 kanałów
Moduł przetwornika pojemnościowego mTouchTM - PIC16F1825 8 kanałów, PIC16F1829 12 kanałów
Dwa moduły Capture/Compare/PWM (CCP)
Dwa rozszerzone moduły przechwytywania/porównania/PWM (ECCP)
Dwóch komparatorów
Cztery timery 8-bitowe
Jeden 16-bitowy zegar
Master Synchroniczny Port szeregowy (MSSP) z SPI i I2C - PIC16F1825 x 1, PIC16F1829 x 2
Ulepszony uniwersalny synchroniczny-asynchroniczny odbiornik-nadajnik (EUSART)
Stałe napięcie odniesienia (FVR)
Zatrzask SR
