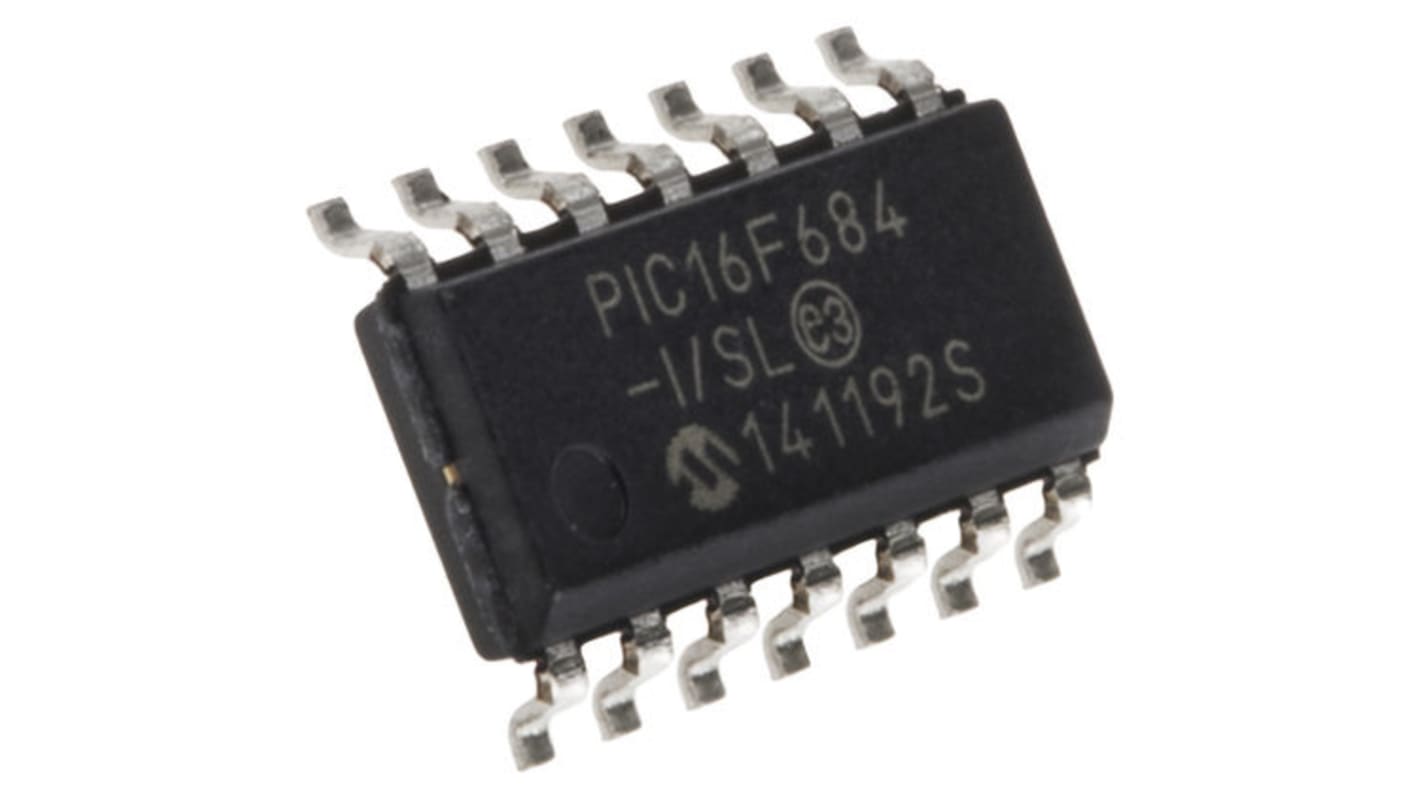

Mikrokontroler Microchip PIC16F SOIC 14-pinowy Montaż powierzchniowy PIC 2048 x 14 słów, 256 B 8bit CAN: 20MHz RAM:128

Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.

Rodzina mikrokontrolerów PIC16F684 jest oparta na rdzeniu średniego zasięgu Microchip z 8-poziomowym zestawem sprzętu i 35 instrukcjami. Mikrokontrolery zapewniają do 5 MIPS, 3,5 Kbajtów pamięci programowej, 128 bajtów pamięci RAM i 256 bajtów danych EEPROM. Na płycie jest konfigurowalny oscylator ustawiony fabrycznie z dokładnością ±1%.

Maks. 20 MHz Szybkość procesora
35 instrukcji
8-poziomowy stos sprzętu
Oscylator wewnętrzny 8 MHz - zakres częstotliwości do wyboru od 8 MHz do 125 kHz
12-stykowe wejście/wyjście
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Timer kontrolny (WDT)
Szeregowe programowanie wewnątrzukładowe (ICSP)

10-bitowy przetwornik analogowo-cyfrowy (ADC) - 8 kanałów
Dwóch komparatorów
Dwa 8-bitowe timery
Jeden 16-bitowy zegar
Rozszerzony zapis, porównanie, moduł PWM

8-bitowy mikrokontroler Microchip PIC16F684 ma dobrze rozpoznawającą się architekturę x14 klasy średniej z wewnętrzną pamięcią danych EEPROM i technologią nanoWatt. Działa w zakresie napięcia od 2V do 5,5 V. Mikrokontroler ma pamięć programu flash 2048 bajtów, 128 bajtów pamięci SRAM i 256 bajtów pamięci EEPROM.

Rozszerzony układ WDT
Obsługa programowania MPLAB® ICD 2 lub debugowania z opcjonalnym adapterem złącza
Precyzyjny wewnętrzny oscylator-oprogramowanie do wyboru 8 MHz - 32 kHz
Technologia nanoWatt
Programowy wybór BOR
2 komparatory
ULPW
Zaawansowany licznik czasu niskiego poboru mocy 1
Blokada synchronizacji klapy timera 1
Zakres temperatur od -40°C do 85°C.
Zestaw 14 odprowadzeń o małym obrysu (3.90 mm)
