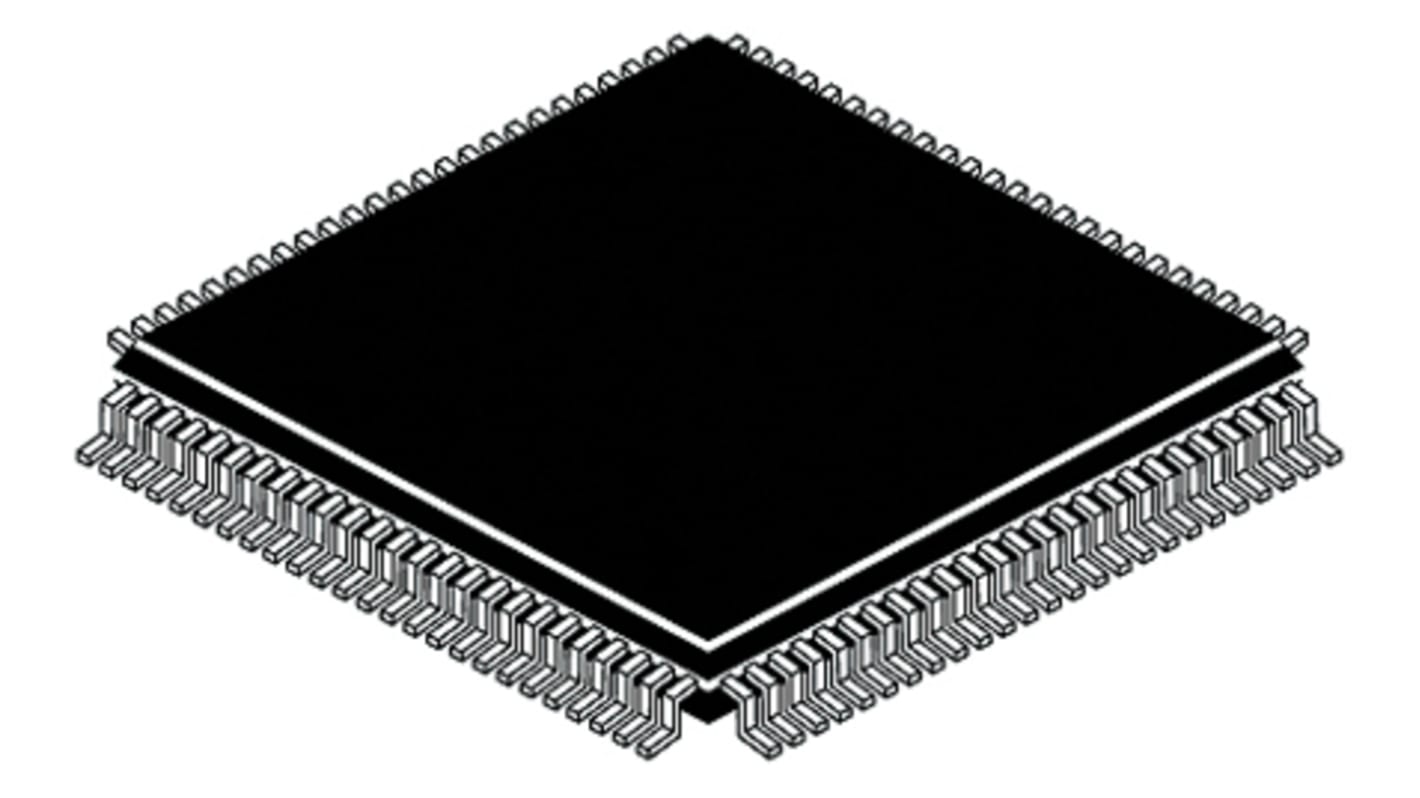

Mikrokontroler Bridgetek Embedded Microcontroller LQFP 100-pinowy Montaż powierzchniowy FT32 256 kB 32bit 100MHz RAM:64
- Nr art. RS:
- 901-5001
- Nr części producenta:
- FT900L-T
- Producent:
- Bridgetek
Produkt wycofany
- Nr art. RS:
- 901-5001
- Nr części producenta:
- FT900L-T
- Producent:
- Bridgetek
- Kraj pochodzenia:
- TW
Mikrokontrolery 32-bitowe ft900/901/902/903
32-bitowe mikrokontrolery FT90x z serii RISC zapewniają szeroki zakres opcji łączności, dzięki czemu są idealnym rozwiązaniem dla Advanced Technology "mostkowania" aplikacji. Programy uruchamiają się w zerowej pamięci RAM typu oczekiwanie, zapewniając wydajność 310DMIPS z zegara 100MHz. Po włączeniu zasilania, kod programu jest automatycznie przenoszony z pamięci nieulotnej Flash do pamięci RAM w cieniu, gdzie następuje wykonanie, co daje wydajność 3,1DMIPS/MHz.
32-bitowa architektura RISC 100 MHz z obsługą 3,1 DMIPS/MHz.
256 KB pamięci flash + 256 KB pamięci RAM typu shadow
64 KB pamięci SRAM
Obsługa zegara RTC 32,768kHz
4 stopery czasowe dla użytkownika
8-bitowy równoległy interfejs kamery
Sterownik urządzenia USB 2.0 Hi-Speed (480Mb/s) z funkcją wykrywania ładowania akumulatora (BCD)
USB 2.0 Hi-Speed (480Mb/s) EHCI kontroler hosta z emulacją BCD
10/100Base-TX Ethernet MAC z interfejsem MII zgodnym z IEEE 802.3/802.3u (tylko FT900/901)
2 sterowniki CAN 2.0 do przesyłania danych do 1 Mbit/s (tylko FT900/902)
I²S interfejs Master/Slave (24,57/22.57MHz)
2 x modułów podrzędnych SPI obsługują pojedynczy transfer danych z zegarem 25 MHz.
SPI Master obsługuje jeden/dwa/cztery tryby przesyłania danych z zegarem do 25 MHz.
Interfejs UART skonfigurowany jako 1 x pełny UART lub 2 x podstawowy UART (TX/RX/CTS/RTS)
2 interfejsy magistrali I²C można skonfigurować jako interfejsy Master lub Slave, do 3,4 Mb/s
7 wyjść kanałów PWM z obsługą 16-bitowego wyjścia audio PCM
7 analogowych kanałów wejściowych do 10-bitowego ADC @ 960kSPS
2 x 10-bitowe przetworniki DAC w jednym MSPS
Kontroler hosta SD V3.0 obsługuje do 25 MHz zegar SD i oprogramowanie obsługujące format kart SD w SD/SDHC/SDXC
Ładowarka USB DFU
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
RS Kody produktów
901-5001 FT900L LQFP100
901-5004 FT900Q QFN100
901-5008 FT901L LQFP100
901-5017 FT901Q QFN100
901-5010 FT902L LQFP100
901-5014 FT902Q QFN100
901-5023 FT903L LQFP100
901-5026 FT903Q QFN100
256 KB pamięci flash + 256 KB pamięci RAM typu shadow
64 KB pamięci SRAM
Obsługa zegara RTC 32,768kHz
4 stopery czasowe dla użytkownika
8-bitowy równoległy interfejs kamery
Sterownik urządzenia USB 2.0 Hi-Speed (480Mb/s) z funkcją wykrywania ładowania akumulatora (BCD)
USB 2.0 Hi-Speed (480Mb/s) EHCI kontroler hosta z emulacją BCD
10/100Base-TX Ethernet MAC z interfejsem MII zgodnym z IEEE 802.3/802.3u (tylko FT900/901)
2 sterowniki CAN 2.0 do przesyłania danych do 1 Mbit/s (tylko FT900/902)
I²S interfejs Master/Slave (24,57/22.57MHz)
2 x modułów podrzędnych SPI obsługują pojedynczy transfer danych z zegarem 25 MHz.
SPI Master obsługuje jeden/dwa/cztery tryby przesyłania danych z zegarem do 25 MHz.
Interfejs UART skonfigurowany jako 1 x pełny UART lub 2 x podstawowy UART (TX/RX/CTS/RTS)
2 interfejsy magistrali I²C można skonfigurować jako interfejsy Master lub Slave, do 3,4 Mb/s
7 wyjść kanałów PWM z obsługą 16-bitowego wyjścia audio PCM
7 analogowych kanałów wejściowych do 10-bitowego ADC @ 960kSPS
2 x 10-bitowe przetworniki DAC w jednym MSPS
Kontroler hosta SD V3.0 obsługuje do 25 MHz zegar SD i oprogramowanie obsługujące format kart SD w SD/SDHC/SDXC
Ładowarka USB DFU
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
RS Kody produktów
901-5001 FT900L LQFP100
901-5004 FT900Q QFN100
901-5008 FT901L LQFP100
901-5017 FT901Q QFN100
901-5010 FT902L LQFP100
901-5014 FT902Q QFN100
901-5023 FT903L LQFP100
901-5026 FT903Q QFN100
Atrybut | Parametr |
|---|---|
| Rodzina układów | Embedded Microcontroller |
| Typ opakowania | LQFP |
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 100 |
| Rdzeń procesora | FT32 |
| Szerokość magistrali danych | 32bit |
| Rozmiar pamięci programów | 256 kB |
| Maksymalna częstotliwość | 100MHz |
| Wielkość pamięci RAM | 64 kB; 256 kB |
| Kanały USB | 1 x host, 1 x sterownik peryferyjny |
| Liczba modułów PWM | 1 |
| Typowe robocze napięcie zasilania | 3,3 V |
| Wysokość | 1.45mm |
| Szerokość | 14mm |
| Szybkość transmisji danych | 1Mbps |
| Wymiary | 14 x 14 x 1.45mm |
| Modulacja czasu trwania impulsu | 1 (7 x 8/16 bitów) |
| Typ pamięci programu | Flash, Shadow |
| Maksymalna liczba kanałów Ethernet | 1 |
| Minimalna temperatura robocza | -40°C |
| Architektura zestawu instrukcji | RISC |
| Liczba przetworników A/C | 1 |
| Maksymalna temperatura robocza | +85°C |
| Długość | 14mm |
| Przetworniki A/C | 1 (7 x 10 bitów) |
