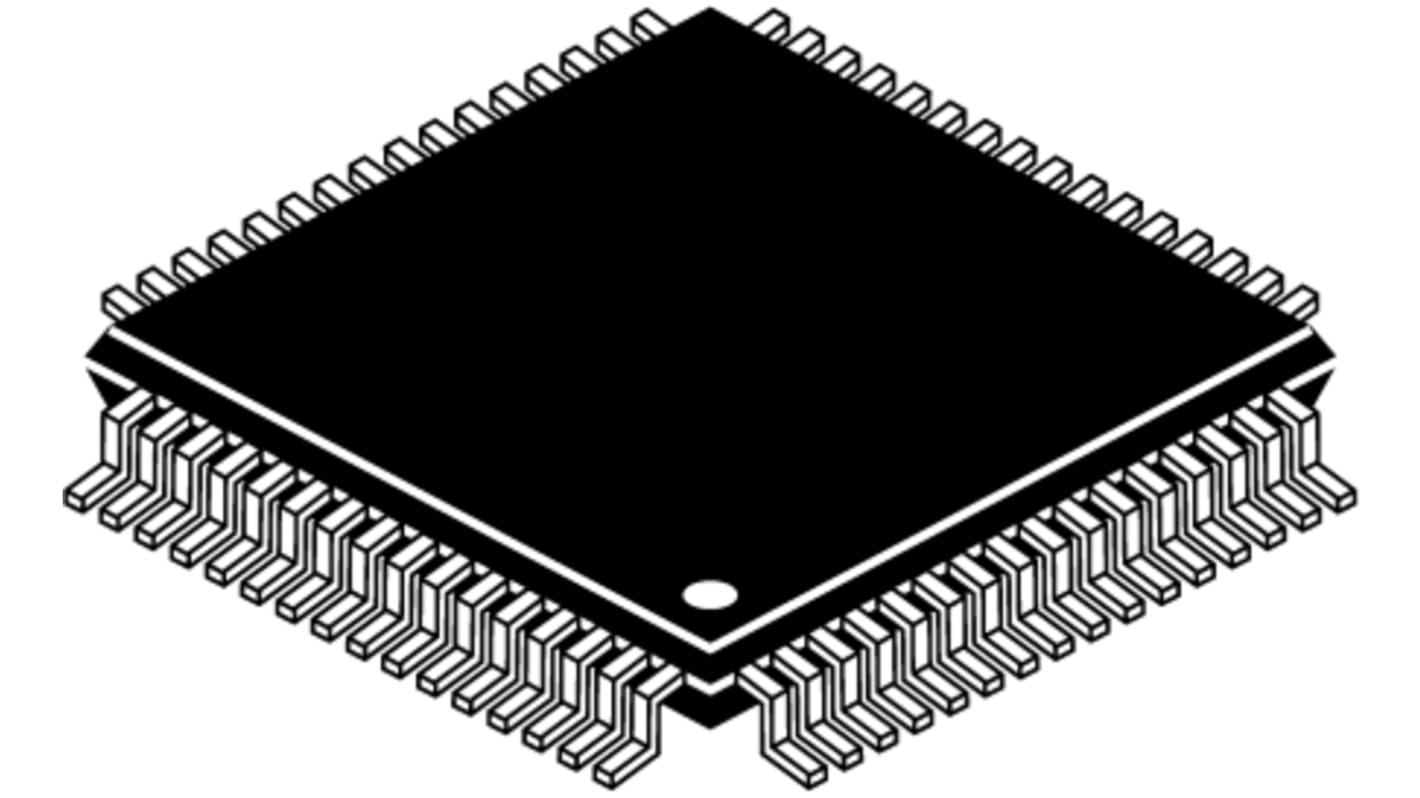

Mikrokontroler Renesas Electronics 78K TQFP 64-pinowy Montaż powierzchniowy 78K0S 16 kB 8bit 5MHz RAM:500 B Flash 1,8

Zobacz wszystkie Mikrokontrolery
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Rodzaj opakowania:
Nr art. RS:
901-6253
Nr części producenta:
UPD78F9306GK-9ET-A
Producent:
Renesas Electronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Renesas Electronics

Rodzina układów

78K

Typ opakowania

TQFP

Typ montażu

Montaż powierzchniowy

Liczba styków

64

Rdzeń procesora

78K0S

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

16 kB

Maksymalna częstotliwość

5MHz

Wielkość pamięci RAM

500 B

Kanały USB

0

Typowe robocze napięcie zasilania

1,8 → 5,5 V

Maksymalna liczba kanałów Ethernet

0

Szerokość

12mm

Minimalna temperatura robocza

-40°C

Wymiary

12 x 12 x 1mm

Długość

12mm

Architektura zestawu instrukcji

CISC

Maksymalna temperatura robocza

+85°C

Typ pamięci programu

Flash

Wysokość

1mm

8-bitowe mikrokontrolery serii UPD78930x


Rodziny mikrokontrolerów 78K firmy Renesas nadają się do szerokiego zakresu zastosowań.
Mikrokontrolery serii UPD78930x są ośmiobitowym rdzeniem 78K0S i są przeznaczone do obsługi aplikacji LCD, takich jak piloty zdalnego sterowania i urządzenia do opieki zdrowotnej.

Najważniejsze zalety:
Napięcie robocze: VDD = 1,8 V do 5,5 V.
Maks. Częstotliwość: 5 MHz.
Pojemność pamięci ROM: Od 8 KB do 16 KB, maskowanie pamięci ROM i 16 KB pamięci flash
Pojemność pamięci RAM: 512 B.
20-stykowe plastikowe opakowanie SSOP
Zegar główny systemu: Oscylacja ceramiczna / kryształowa
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,4 μs: Przy częstotliwości 5,0 MHz z zegarem głównym) na bardzo niską prędkość (122 μs: Przy częstotliwości 32,768 kHz z zegarem podsystemu).
Porty we/wy: 23
Interfejs szeregowy: 2 kanały
• Możliwość przełączania między trzema przewodowymi trybami we/wy i UART: 1 kanał
• Tryb trzyprzewodowego wejścia/wyjścia szeregowego: 1 kanał
Timer: 5 kanałów
• 16-bitowy zegar: 1 kanał
• 8-bitowy licznik czasu/zdarzeń: 2 kanały
• Oglądaj stoper: 1 kanał
• Regulator czasowy systemu alarmowego: 1 kanał
Sygnały kontrolera LCD/sterownika Segment: 24, wspólne sygnały: 4
Skażające źródła przerwań: 15
Temperatura otoczenia podczas pracy: TA = -40 do +85°C.

.
