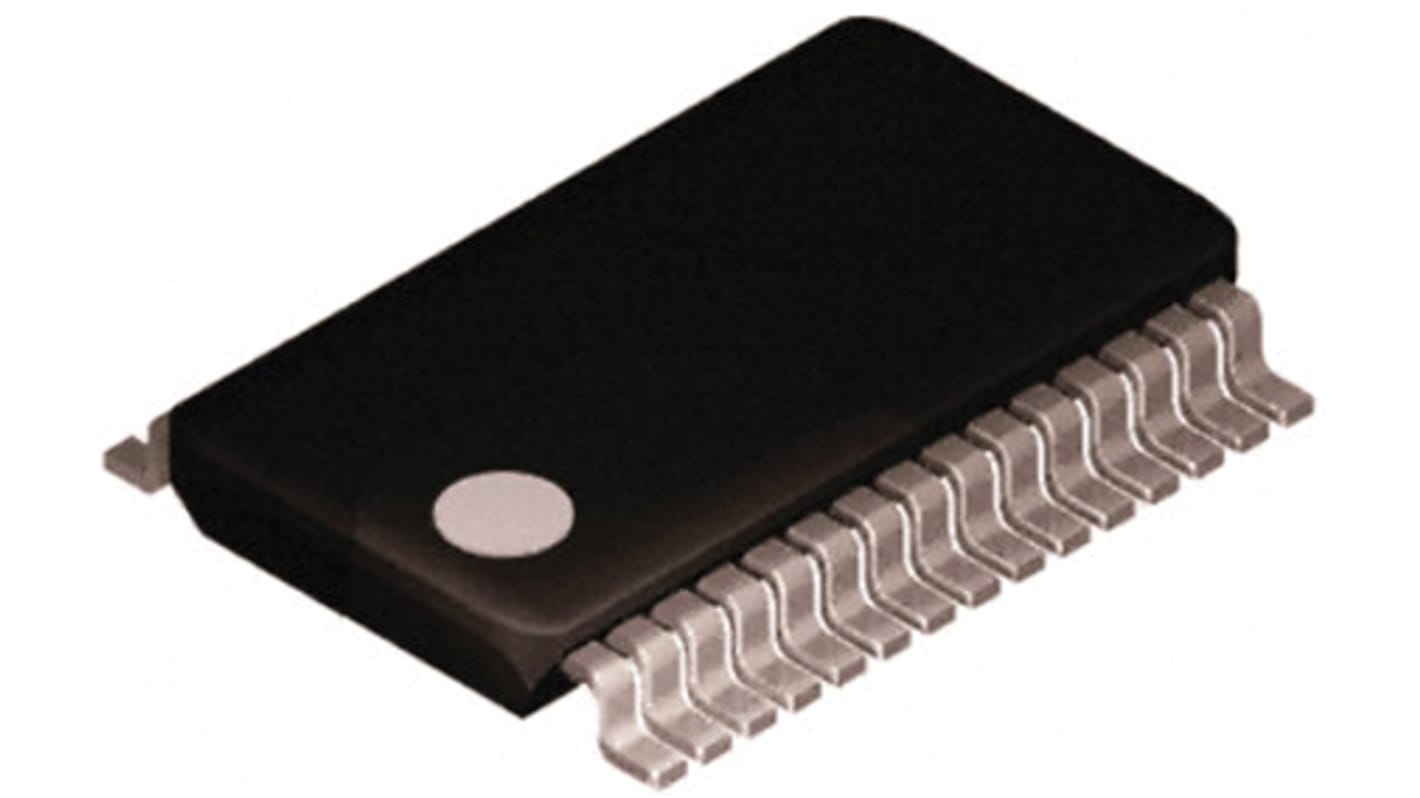

Mikrokontroler Renesas Electronics 78K LSSOP 30-pinowy Montaż powierzchniowy 78K0 32 kB 8bit 20MHz RAM:1,024 kB Flash

Rodziny mikrokontrolerów 78K firmy Renesas nadają się do szerokiego zakresu zastosowań.
Seria 78K0/Kx2 8-bitowych mikrokontrolerów z procesorem 78KO stanowi następną generację mikrokontrolerów typu "low-pin" 78K0S/Kx1+. Zapewniają one różne funkcje bezpieczeństwa, takie jak lampy błyskowe, w tym OSC. Odpowiednie zastosowania obejmują maszyny samochodowe, sprzęt audiowizualny, urządzenia peryferyjne dla komputerów PC i domowe urządzenia elektryczne.

Najważniejsze zalety:
Napięcie robocze:
Imieniny • Produkty standardowe, (A) produkty klasy: VDD = 1,8 V do 5,5 V.
Produkty klasy: VDD = 2,7 V do 5,5 V.
Maks. Częstotliwość: 20 MHz.
Pojemność pamięci ROM: Od 8 KB do 128 KB pamięci flash
Pojemność pamięci RAM: 512 B do 7 KB
Opakowania:
•30-stykowe opakowanie plastikowe SSOP i 36-stykowe opakowanie FGA z tworzywa sztucznego
Imieniny: 38-stykowy SSOP, 44-stykowy pakiet LQFP i 48-pinowy pakiet LQFP z tworzywa sztucznego
•opakowanie z tworzywa sztucznego LQFP o długości 52 styków
•64-stykowe opakowanie LQFP, plastik TQFP, plastikowy FGA i plastik FBGA
•80-stykowe opakowanie z tworzywa sztucznego LQFP, 80-stykowe opakowanie z tworzywa sztucznego LQFP (o drobnym skoku)"
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,1 μs: Przy 20 MHz pracy z szybkim zegarem systemu) na bardzo niską prędkość (122 μs: Przy pracy z częstotliwością 32,768 kHz z podzegarem).
Napięcie zasilania:
Imieniny • Produkty standardowe, (A) produkty klasy: VDD = 1,8 V do 5,5 V.
Produkty klasy: VDD = 2,7 V do 5,5 V.
Maks. Częstotliwość: 20 MHz.
Pojemność pamięci ROM: Od 8 KB do 128 KB pamięci flash
Pojemność pamięci RAM: 512 B do 7 KB
"Pakiet 30-pinowy plastik SSOP i 36-pinowy pakiet FGA z tworzywa sztucznego
38-pinowy pakiet SSOP, 44-pinowy plastik LQFP i 48-pinowy pakiet LQFP z tworzywa sztucznego
52-pinowy pakiet LQFP z tworzywa sztucznego
Pakiet 64-pinowy LQFP, plastik TQFP, plastikowy FGA i plastik FBGA
80-stykowe złącze LQFP, 80-stykowe złącze LQFP z tworzywa sztucznego typu LQFP (o małym skoku)"
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,1 μs: Przy 20 MHz pracy z szybkim zegarem systemu) na bardzo niską prędkość (122 μs: Przy pracy z częstotliwością 32,768 kHz z podzegarem).
Rejestr ogólnego przeznaczenia: 8 x 32-bitowy rejestr (8 x 8 bitów rejestruje x 4 banki)
Bufor RAM: 32 B (może być użyty do transferu w CSI z funkcją automatycznego nadawania/odbierania)
Wbudowana pamięć flash z jednym zasilaczem
Automatyczne programowanie (z funkcją wymiany bagażnika)
Wbudowana funkcja debugowania (tylko modele PD78F050xD, μPD78F050XDA, μPD78F051xD, μPD78F051XDA, μPD78F05827D, μPD78F05827DA, mikroPD78F0587D, mikroPD78F0587D, μPD7537F0587D, PD
Wbudowany układ resetowania zasilania (POC) i detektor niskiego napięcia (LVI)
Wbudowany zegar watchdog (sterowany z wbudowanym wewnętrznym zegarem oscylacyjnym o małej prędkości)
Wbudowany 10-bitowy przetwornik A/D o rozdzielczości 10-bitowej (AVREF = 2,3 V do 5,5 V)
Wbudowany mnożnik/rozdzielacz (16 x 16 bitów, 32 bity/16 bitów)
Funkcja przerywania przycisku
Sterownik wyjścia sygnału zegara/brzęczyka
Porty we/wy:
•23 / N-ch otwarty spust (tolerancja 6 V) 2 (78K0/KB2)
Imieniny 31(38-stykowy) lub 37(44-stykowy) / N-ch otwarty spust (tolerancja 6 V) 4 (78K0/KC2)
•45 / N-ch otwarty spust (tolerancja 6 V) 4 (78K0/KD2)
•55 / N ch otwarty spust (tolerancja 6 V) 4 (78K0/KE2)
•71 / N-ch otwarty spust (tolerancja 6 V) 4 (78K0/KF2)
Zegary:
Imieniny 16-bitowe: 1 kanał
Imieniny 8-bitowe: 4 kanały
Imieniny Watchdog: 1 kanał
Interfejs szeregowy:
Imieniny CSI: 0/1
Imieniny Za pomocą automatycznego nadawania/odbierania danych uzyskuje się 3 przewody CSI: 0/1
•UART/3-wire CSI: 1 kanał
• UART wspierający magistralę LIN: 1 kanał
• autobusu I2C 1 kanał
Wbudowany 10-bitowy przetwornik A/D o rozdzielczości 10-bitowej (AVREF = 2,3 V do 5,5 V): 4/6/8 kanałów
Temperatura otoczenia podczas pracy
Imieniny • Produkty standardowe, (A) produkty klasy: TA = -40 do +85°C.
Produkty klasy A2: TA = -40 do +125°C.
