- Nr art. RS:
- 841-7475
- Nr części producenta:
- RN41XVU-I/RM
- Producent:
- Microchip
- Nr art. RS:
- 841-7475
- Nr części producenta:
- RN41XVU-I/RM
- Producent:
- Microchip
Atesty i certyfikaty
Szczegółowe dane produktu

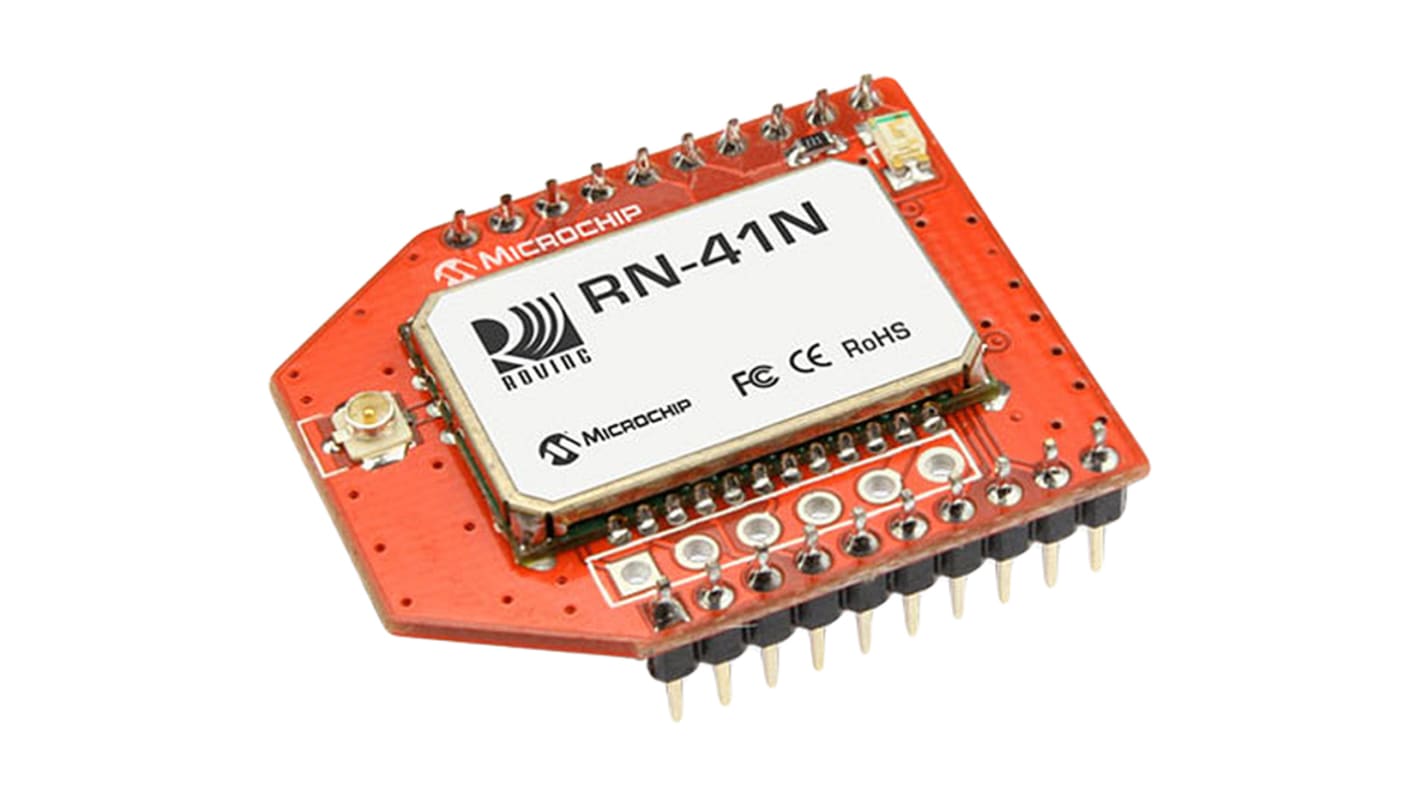

RN-41 Bluetooth 2.1 + moduł EDR klasy 1, profil SPP
Model RN41 to niewielkie urządzenie o niskim poborze mocy, łatwe w integracji radio Bluetooth klasy 1 dla producentów OEM, które dodaje do swoich produktów łączność bezprzewodową. Moduł RN41 doskonale nadaje się do urządzeń zasilanych bateryjnie i domyślnie jest gotowy do użycia w konfiguracji SPP (Serial Port Profile). W trybie uśpienia zużywa ona tylko 250 μA przy jednoczesnym pozostawieniu możliwości wykrycia i podłączenia. Dostępnych jest wiele trybów niskiego poboru mocy, które umożliwiają wybieranie przy użyciu najniższego profilu zasilania dla danej aplikacji. Część RN41XV została zastąpiona przez interfejs Bluetooth w systemach 802.15.4.
Moduł nadajnika-odbiornika Bluetooth 2.1 + EDR (Enhanced Data Rate)
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Zakres częstotliwości radiowej: Od 2,402 do 2,480GHz, z 79 kanałami
Modulacja: GFSK z FHSS
Moc wyjściowa RF: +15dBm
Czułość odbiornika: -80dBm
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Stałe prędkości transmisji SPP: 240 kb/s (slave), 300 kb/s (Master)
Wbudowany stos Bluetooth: Luka, protokoły SDP, RFCOMM i L2CAP z profilami SPP i DUN
Szyfrowanie AES-128
Antena chipowa (RN41 / RN41XVC), gniazdo antenowe U.FL (RN41XVU)
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Wymiana kabli, skanery kodów paskowych, systemy pomiarowe i monitorujące, czujniki przemysłowe i elementy sterujące, urządzenia medyczne, śledzenie zasobów
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Zakres częstotliwości radiowej: Od 2,402 do 2,480GHz, z 79 kanałami
Modulacja: GFSK z FHSS
Moc wyjściowa RF: +15dBm
Czułość odbiornika: -80dBm
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Stałe prędkości transmisji SPP: 240 kb/s (slave), 300 kb/s (Master)
Wbudowany stos Bluetooth: Luka, protokoły SDP, RFCOMM i L2CAP z profilami SPP i DUN
Szyfrowanie AES-128
Antena chipowa (RN41 / RN41XVC), gniazdo antenowe U.FL (RN41XVU)
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Wymiana kabli, skanery kodów paskowych, systemy pomiarowe i monitorujące, czujniki przemysłowe i elementy sterujące, urządzenia medyczne, śledzenie zasobów
Zatwierdzenia
Bluetooth, FCC, IC, EN
.
Bluetooth - Microchip
Dane techniczne
Atrybut | Parametr |
---|---|
Klasa Bluetooth | Klasa wyzwalania Class 1 |
Wersja Bluetooth | 2.1 |
Maksymalna moc wyjściowa | 16dBm |
Czułość odbiornika | -86dBm |
Obsługiwane złącza magistrali | UART |
Obsługiwane złącza we/wy | USB |
Wymiary | 29 x 24.4mm |
Długość | 29mm |
Maksymalna temperatura robocza | +85°C |
Minimalna temperatura robocza | -40°C |
Szerokość | 24.4mm |
