Oprogramowanie do oscyloskopów, Oprogramowanie do dekodowania magistrali I²C, SPI, RS-232/UART, Seria HDO4000,

Wszystkie modele I2C, SPI i UART mają specjalne przypadki użycia, a Teledyne LeCroy mogą je rozwiązać. Wyzwalacz I2C można skonfigurować do adresowania 7 lub 10-bitowego z lub bez użycia bitu R/W. Wyzwalacz SPI można skonfigurować dla zakresu ustawień CPOL i CPHA oraz uproszczonego protokołu SPI. Przy wyzwalaczu UART 8 i 9-bitowym (8+1) obsługiwane są formaty. Dekodowanie jest intuicyjne, a Advanced software algorytmy dekonstruują krzywą na informacje protokołu, a następnie nakładają dekodowane dane na krzywą. Dekodowanie informacji skrapla się lub rozszerza w zależności od ustawienia współczynnika czasu/powiększenia, co ułatwia zrozumienie wiadomości. Różne części protokołu są oznaczone kolorami, co ułatwia zrozumienie, szczególnie dla użytkowników nowych danych do I2C, SPI UART i RS-232. Proces dekodowania jest szybki - nawet w przypadku długich akwizycji. Użytkownik może wybrać dekodowanie do formatu szesnastkowego, binarnego lub ASCII.

Wejścia i2C, SPI, UART i RS-232 wyzwalające i dekodujące

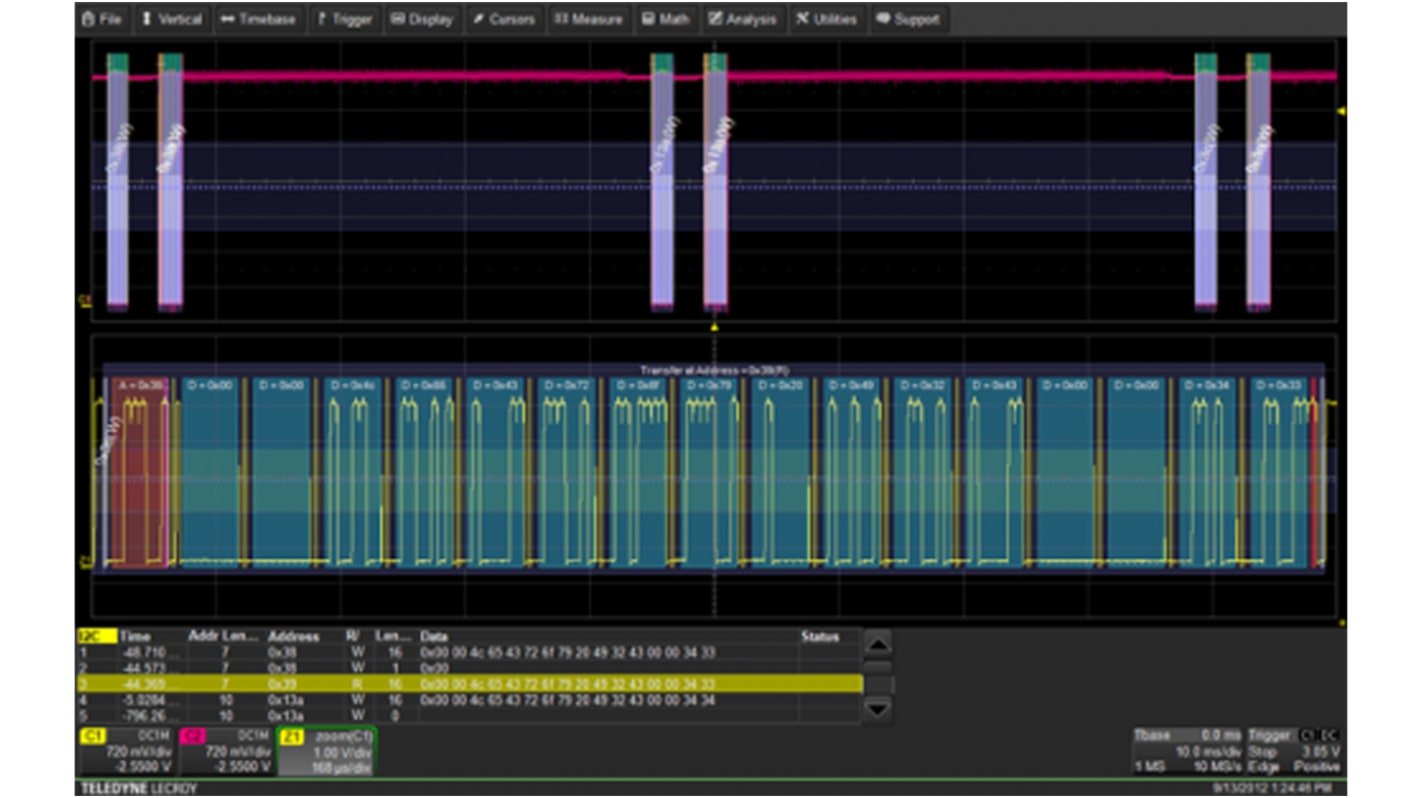

Kodowanie kolorem, umieszczone na krzywej, jest intuicyjne i łatwe do odczytania
Zaawansowane i elastyczne wyzwalanie DATA warunkowego
Dekodowanie szesnastkowe, binarne lub ASCII
Informacje zdekodowania są powiększane w miarę zmiany lub powiększenia podstawy czasu
Wygodny wyświetlacz stołowy z funkcją szybkiego powiększania komunikatu
Funkcja szybkiego wyszukiwania określonych wiadomości
Ustawić ACK condition (ACK, NO ACK, Nie dbać) we wszystkich konfiguracjach wyzwalających (I2C)
Dekodowanie nie wymaga wyświetlania zapisu zegara (I2C, SPI)
Obsługuje adresy UART (9-bitowe) wyzwalanie bajtów
Obsługuje wyzwalanie i dekodowanie definiowanych przez użytkownika protokołów opartych na kręgosłupie UART
