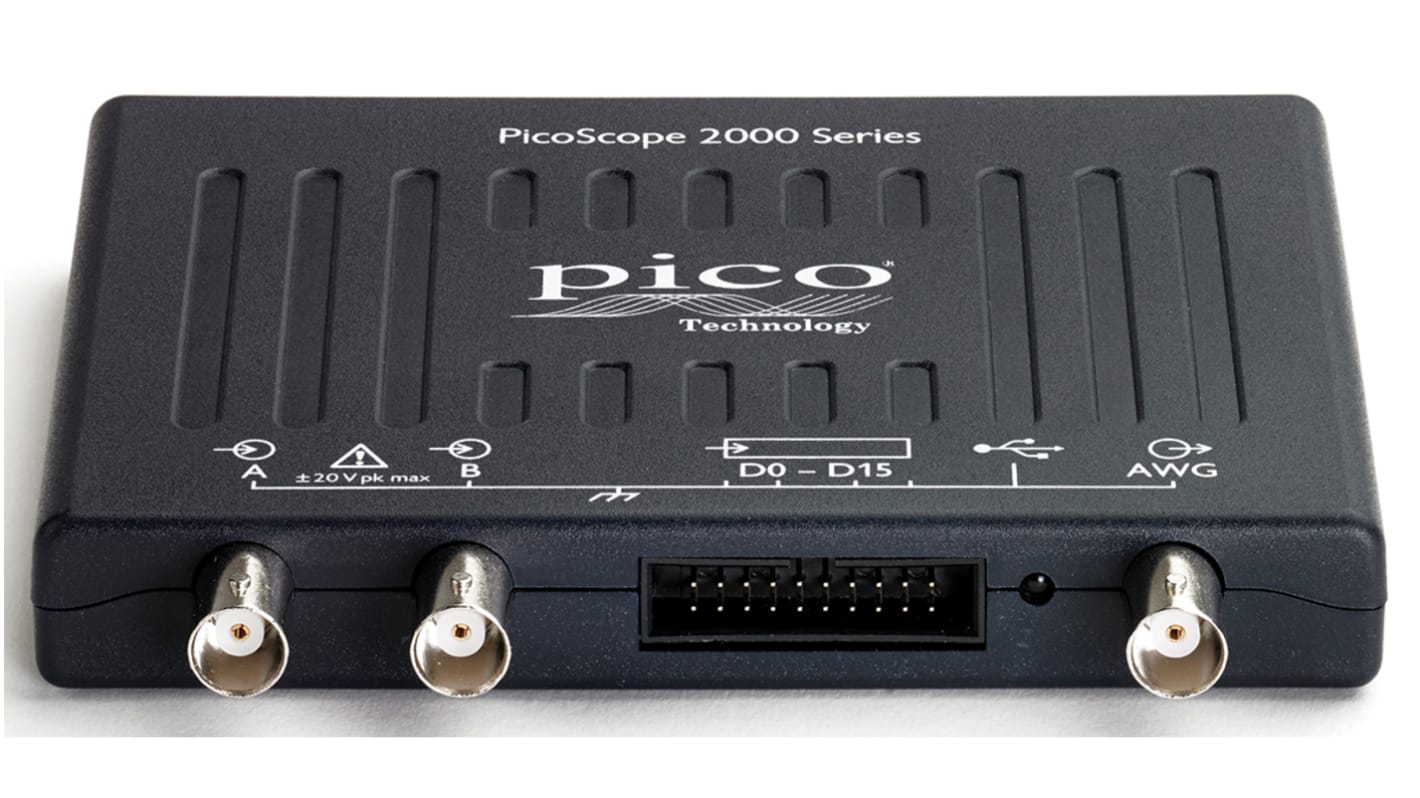

Oscyloskop sygnałów mieszanych 70MHz Pico Technology PQ010 z kalibracją ISO CAN, IIC, LIN, RS232, SPI, UART, USB

Nr art. RS:: 111-7032
Nr części producenta:: PicoScope 2207B MSO
Producent:: Pico Technology

Oscyloskop sygnałów mieszanych 70MHz Pico Technology PQ010 z kalibracją ISO CAN, IIC, LIN, RS232, SPI, UART, USB

Cena netto za szt.**

4 618,36 zł

(bez VAT)

5 680,58 zł

(z VAT)

1 W magazynie, dostawa w ciągu 1 dni roboczych plus 10 dni na kalibrację*

* Daty dostawy mogą ulec zmianie w zależności od wybranej ilości i adresu dostawy.

BEZPŁATNA dostawa przy zamówieniu powyżej 300,00 zł

Wysyłka standardowa

Produkty	Za jednostkę
1 +	4 618,36 zł

**cena za opakowanie

Nr art. RS:: 111-7032
Nr części producenta:: PicoScope 2207B MSO
Producent:: Pico Technology

Datasheet

Picoskop komputerowy 2207B MSO 2-kanałowy 70 MHz

Picoscope 2207B MSO to 2-kanałowy oscyloskop mieszany sygnału 70 MHz, działający również jako 16-kanałowy analizator logiczny, próbkujący z maksymalną liczbą 1 GS/s. Zawiera on wbudowaną analizę widma, funkcję/dowolne generowanie krzywych i analizę magistrali szeregowej. Moduł MSO 2207B posiada pamięć buforową składającą się z 64 Msamples i generatora sygnału 1 MHz AWG. W trybie zakresu dostępnych jest 15 pomiarów automatycznych, a w trybie widma pozostałych jedenastu. Szeregowe dekodowanie jest standardową funkcją piskopu i obejmuje SPI, I2C, FlexRay, CANbus, LINbus i ARINC. 2207B MSO oferuje doskonałą wizualizację i pomiar krzywych, jak również szybkie tempo aktualizacji krzywych. Zapewnia wydajność wymaganą do Advanced Analysis, w tym szeregowego dekodowania i rejestracji częstotliwości. W parku Picoscope 2207B MSO wykorzystano moc obliczeniową, wyświetlacz i możliwości komunikacyjne podłączonego laptopa lub komputera stacjonarnego - teraz z funkcją przycinania, zbliżenia i przeciągania.

Charakterystyka i zalety

Potężny, przenośny, niewielki
2 kanały analogowe/16 cyfrowe
Pasmo 70 MHz.
Wbudowany generator dowolnej krzywej
1 GS/s, 64 MS bufor
Połączenie i zasilanie za pośrednictwem portu USB
W zestawie Advanced Armature Analysis, moduł dekodowania serii/F
Doskonała spójność sygnału
Wymiary 130 x 104 x 18,8 mm
Waga<: 200 g

Obszary zastosowania

Design
Test
Szkolnictwo
Narzędzia do konserwacji
Monitorowanie
Diagnostyka
Naprawy

Uwaga

Dołączone oprogramowanie: Picoscope 6 dla systemów Microsoft Windows 7, 8 (nie Windows RT) i 10; 32-bitowy i 64-bitowy zestaw SDK dla systemów Windows 7, 8 (nie Windows RT) i 10; 32-bitowy i 64-bitowy program przykładowy (C, Microsoft Excel VBA, LabVIEW). Bezpłatne oprogramowanie do pobrania ze strony www.picotech.com: Picoscope 6 (beta) dla systemów Linux i OS X; SDK (beta) dla systemów Linux i OS X. Obsługiwane języki: Chiński uproszczony; czeski; duński; holenderski; angielski; francuski; niemiecki; grecki; węgierski; włoski; japoński; koreański; norweski; polski; portugalski; rumuński; rosyjski; hiszpański; szwedzki; turecki. Dodatkowe i/lub zamienne głowice, kabel i zaciski testowe są dostępne osobno.

Normy

En 61010-1:2010

W zestawie

Kabel USB 2.0, sondy pasywne (x2), cyfrowy kabel wejściowy, zaciski logiczne (x20), szybki start, oprogramowanie i płyta CD z instrukcją

.

Przyrządy PC firmy Pico

Atrybut	Parametr
Szerokość pasma	70MHz
Liczba kanałów analogowych	2
Liczba kanałów cyfrowych	16
Skalibrowane	ISOCAL
Interfejs	CAN, IIC, LIN, RS232, SPI, UART, USB
Losowa częstotliwość próbkowania	1 Gsps
Seria	2000
Impedancja wejścia	200 kΩ
Minimalna czułość w pionie	4mV/div
Masa	<200g
Rozdzielczość pionowa	8 bitów
Maksymalna podstawa czasu	5000s/div
Czas narastania	5ns
Wymiary	130 x 104 x 18.8mm
Wysokość	18.8mm
Reaktancja pojemnościowa na wejściu	8 pF
Długość	130mm
Maksymalna czułość w pionie	4V/div
Minimalna podstawa czasu	1ns/div
