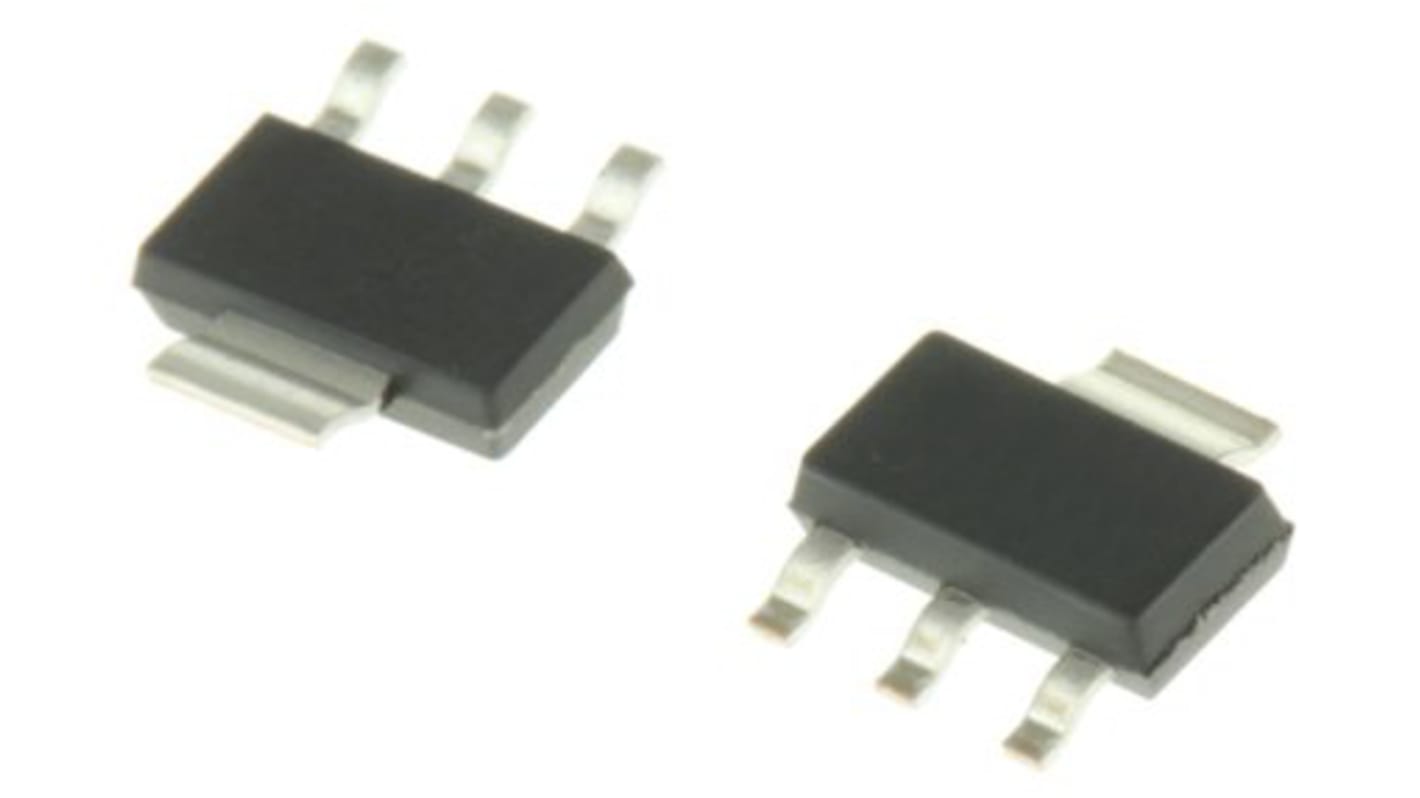

AEC-Q101 Kontroler urządzeń peryferyjnych NCV8405ASTT1G, 4-Pin SOT-223
- Nr art. RS 186-9126
- Nr części producenta NCV8405ASTT1G
- Producent ON Semiconductor
NCV8405 to trzystykowe urządzenie dyskretne, zabezpieczone w technologii Low-Side Smart. Terminal jest urządzeniem dyskretnym. Funkcje ochrony obejmują nadmierne natężenie prądu, zbyt wysoką temperaturę, ESD i zintegrowane mocowanie typu "Drain-to-Gate" zapewniające zabezpieczenie przeciwprzepięciowe. To urządzenie nadaje się do pracy w trudnych warunkach motoryzacyjnych.
Zabezpieczenie przed zwarciem
Wyłączanie termiczne z automatycznym ponownym uruchomieniem
Zintegrowany zacisk do przełączania indukcyjnego
Zabezpieczenie ESD
DV/dt robustness
Możliwość pracy z napędami analogowymi (wejście poziomu logicznego)
NCV Prefiks dla zastosowań motoryzacyjnych i innych wymagających kontroli lokalizacji i zmian
Produkty końcowe
Samochody
Zastosowania
Zmień różnorodność obciążeń opornościowych, indukcyjnych i pojemnościowych
Wymiana przekaźników elektromechanicznych i obwodów dyskretnych CAN
Sterownik lampy
Sterownik przekaźnika
| Atrybut | Parametr |
|---|---|
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | SOT-223 |
| Liczba styków | 4 |
| Wymiary | 6.7 x 3.7 x 1.75mm |
| Długość | 6.7mm |
| Szerokość | 3.7mm |
| Wysokość | 1.75mm |
| Maksymalne robocze napięcie zasilania | 51 V |
| Maksymalna temperatura robocza | +150°C |
| Minimalne robocze napięcie zasilania | 42 V |
| Minimalna temperatura robocza | -40°C |
| Norma motoryzacyjna | AEC-Q101 |
