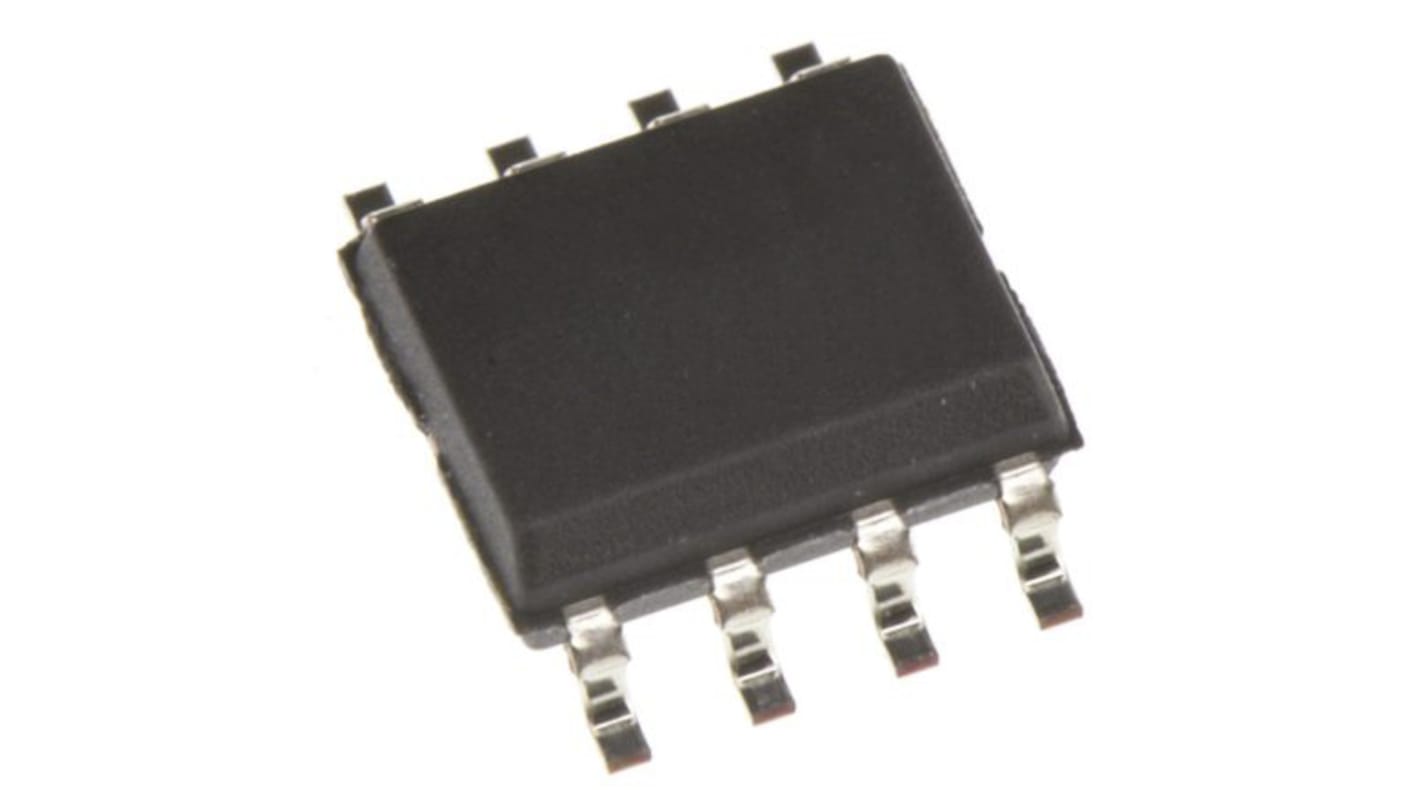

AEC-Q100 Kontroler urządzeń peryferyjnych NCV8461DR2G, 8-Pin SOIC
- Nr art. RS 186-9867
- Nr części producenta NCV8461DR2G
- Producent ON Semiconductor
Moduł NCV8461 jest w pełni zabezpieczonym kierowcą górno-bocznym, który może być używany do przełączania różnych rodzajów ładunków, takich jak żarówki, elektromagnesy i inne elementy uruchamiające. Urządzenie jest wewnętrznie chronione przed przeciążeniem przez aktywny limit prądu i wyłączenie termiczne. Wyjście diagnostyczne zgłasza stan obciążenia przy stanie WYŁ. Oraz wyłączenie termiczne.
Zabezpieczenie przed zwarciem
Wyłączanie termiczne z automatycznym ponownym uruchomieniem
Zgodne wejście sterowania CMOS (3 V/5 V)
Wyłączona detekcja otwarcia
Zabezpieczenie przed zbyt wysokim napięciem
Zbyt niskie wyłączenie
Utrata masy i utrata ochrony VD
Zabezpieczenie ESD
Zabezpieczenie akumulatora jazdy do tyłu (z zewnętrznym opornikiem)
Bardzo niski prąd w trybie gotowości
Produkty końcowe
Samochody
Zastosowania
Zmień różnorodność obciążeń opornościowych, indukcyjnych i pojemnościowych
Wymiana przekaźników elektromechanicznych i obwodów dyskretnych CAN
| Atrybut | Parametr |
|---|---|
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | SOIC |
| Liczba styków | 8 |
| Wymiary | 5 x 4 x 1.5mm |
| Długość | 5mm |
| Szerokość | 4mm |
| Wysokość | 1.5mm |
| Maksymalne robocze napięcie zasilania | 34 V |
| Maksymalna temperatura robocza | +150°C |
| Minimalne robocze napięcie zasilania | 5 V |
| Minimalna temperatura robocza | -40°C |
| Norma motoryzacyjna | AEC-Q100 |
